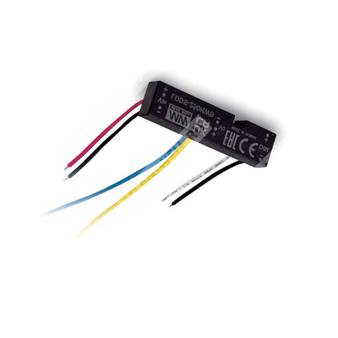

LDDS-700HW - понижающий DC/DC светодиодный драйвер постоянного тока для питания светодиодных цепочек.
LDDS-H series — серия компактных DC/DC преобразователей для светодиодных нагрузок со стабилизацией выходного тока, предназначенная для понижающего питания LED-цепочек от источников постоянного напряжения.
Назначение и особенности
- Понижающий DC/DC преобразователь для светодиодного освещения.
- Стабилизация выходного тока на уровне 700 мА.
- Работа от входного напряжения 12–56 ВDC.
- Выходное напряжение для светодиодной цепочки: 2–45 ВDC.
- Высокий КПД, типично до 96%.
- Встроенный EMI-фильтр.
- Поддержка диммирования 3 в 1 и дистанционного включения/выключения.
- Защита от короткого замыкания и перегрева.
- Компактное полностью залитое исполнение.
- Проволочный выводной монтаж.
Расшифровка партномера
| Сегмент | Значение |
|---|---|
| LDDS | Серия драйверов светодиодов постоянного тока |
| 700 | Номинальный выходной ток 700 мА |
| H | Серия LDDS-H |
| W | Проволочное исполнение |
| Без буквы B | Исполнение с дистанционным включением/выключением |
Выход
| Параметр | Значение |
|---|---|
| Выходной ток | 700 мА |
| Диапазон выходного напряжения | 2–45 ВDC |
| Точность выходного тока | ±5% при входном напряжении 48 ВDC (или 24 ВDC) |
| Пульсации и шум | 350 мВп-п |
| Частота преобразования | 40 кГц – 1000 кГц |
| Максимальная емкостная нагрузка | 2,2 мкФ |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 12–56 ВDC |
| Входной ток, полная нагрузка | 570 мА |
| Входной ток, без нагрузки | 6 мА |
| Входной фильтр | Конденсатор |
| КПД, тип. | 96% |
Дистанционное включение/выключение и диммирование
| Параметр | Значение |
|---|---|
| Состояние входа управления | Оставлять разомкнутым, если не используется |
| Включение питания при диммировании | DIM относительно -Vin: более 2,5–15 ВDC или разомкнутая цепь |
| Выключение питания | DIM относительно -Vin: менее 0,3 ВDC или короткое замыкание |
| Частота PWM | 100 Гц – 1 кГц |
| Ток при PWM dimming off | 4 мА |
| Типы управления диммированием | 0–10 В / PWM / резистивное диммирование |
Защита
| Параметр | Значение |
|---|---|
| Короткое замыкание | Ограничение по номинальному выходному току, восстановление автоматически после устранения неисправности |
| Перегрев | Отключение, автоматическое восстановление после снижения температуры |
| Температура срабатывания | Tj 150 °C типично, по основному управляющему ИС |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
|---|---|
| Рабочая температура | -40...+55 °C, с учетом дерейтирования |
| Рабочая влажность | 20%–90% RH, без конденсации |
| Температура и влажность хранения | -55...+125 °C, 10%–95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, общий период 60 мин. по осям X, Y, Z |
| Максимальная температура корпуса при работе | 90 °C |
Надежность и механические данные
| Параметр | Значение |
|---|---|
| MTBF | 650 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 47 × 12 × 7 мм |
| Масса | 9,5 г |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
Назначение по применению
- Питание светодиодных светильников от источника постоянного тока.
- Портативное освещение.
- Коммерческое освещение.
- Трековые светильники на 48 ВDC.
- Ландшафтное освещение на 24 ВDC.

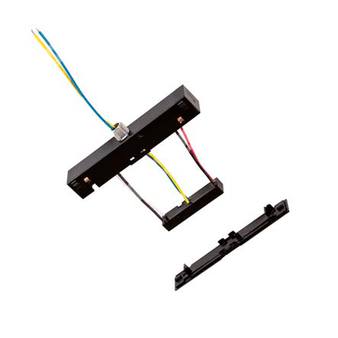

- Адаптеры для трековых систем.
- Применение в осветительных установках класса III (SELV).
Схема выводов
| Номер вывода | Обозначение | Назначение |
|---|---|---|
| 1 | -Vin | Отрицательный вход питания |
| 2 | +Vin | Положительный вход питания |
| 3 | DIM(-) | Подключить к -Vin |
| 4 | DIM(+) | Управление включением/выключением или 3 в 1 диммирование |
| 5 | +Vout | Положительный вывод светодиодной нагрузки |
| 6 | -Vout | Отрицательный вывод светодиодной нагрузки |
Размеры и исполнение
Корпус компактный, полностью залитый, с выводами в проволочном исполнении. Провода: UL3385, 22AWG, 300 В, 105 °C.
Указанные в документе размеры: длина 47 мм, ширина 12 мм, высота 7 мм.
Упаковка
| Параметр | Значение |
|---|---|
| Количество в коробке | 36 шт. |
| Масса коробки | 0,43 кг |
| Количество коробок в картоне | 12 |
| Масса картонной коробки | 6 кг |
| Размер транспортной коробки | 620 × 230 × 230 мм |
Примечания
| № | Текст примечания |
|---|---|
| 1 | Все параметры указаны при номинальном входном напряжении 48 ВDC, номинальной нагрузке, температуре 25 °C и влажности 70% RH. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной конденсатором 0,1 мкФ. |
| 3 | Испытательные условия: 48 ВDC, 36 ВDC без нагрузки, без диммирования. |
| 4 | Выходное напряжение всегда должно быть на 4 В выше входного напряжения постоянного тока. |
| 5 | Выход LDDS-H не должен подключаться ко входу того же устройства или к выходу других источников. |
