LDH-25-250

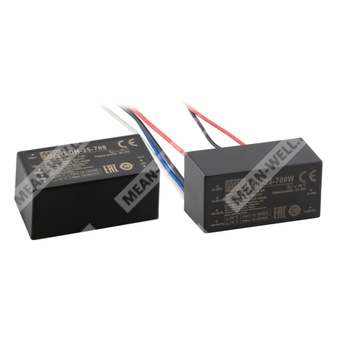

LDH-25-250 - повышающий DC/DC светодиодный драйвер постоянного тока для питания светодиодных нагрузок.
Назначение
LDH-25-250 представляет собой импульсный DC/DC повышающий светодиодный драйвер с стабилизацией выходного тока на уровне 250 мА. Устройство предназначено для питания светодиодных цепочек от источников постоянного напряжения в диапазоне 9,5…32 В DC и обеспечивает формирование повышенного выходного напряжения в пределах, необходимых для последовательных LED-нагрузок.
Особенности
- Широкий диапазон входного постоянного напряжения: 9,5…32 В DC.
- Повышающий преобразователь DC/DC.
- Стабилизированный выходной ток: 250 мА.
- Диапазон выходного напряжения: 12,5…84 В DC.
- Высокий КПД: до 95,5%.
- Управление яркостью по схеме 2-в-1: 0–10 В DC или ШИМ.
- Защита от короткого замыкания и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Полностью залитое исполнение.
Применение
- Системы освещения от источников постоянного напряжения.
- Питание от аккумуляторных батарей.
- Портативные светильники.
- Светодиодное уличное освещение на солнечных батареях.
- Светодиодное освещение теплиц.
- Светодиодное низкобайтовое освещение.
Расшифровка партномера
| Обозначение | Расшифровка |
| LDH | Серия источника питания / светодиодного драйвера |
| 25 | Номинальная мощность 25 Вт |
| 250 | Номинальный выходной ток 250 мА |
Таблица параметров
Выход
| Параметр | Значение |
| Номинальный выходной ток | 250 мА |
| Точность тока | ±5% при входе 12 В DC и 24 В DC |
| Диапазон выходного напряжения | 12,5…84 В DC |
| Номинальная мощность | 21 Вт |
| Пульсации выходного тока | 5% от номинального тока |
| Напряжение защиты от перенапряжения | 85…120 В |
| Короткое замыкание | Выход при коротком замыкании, источник питания будет поврежден |
| Холостой ход | Выходное напряжение поднимается до уровня OVP и затем падает до уровня входного напряжения; для восстановления требуется повторное включение питания |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9,5…32 В DC |
| Потребляемый ток по входу | 2,5 А при 12 В DC / 1,2 А при 24 В DC |
| Ток холостого хода | Не указан |
| КПД | 91,5% при 12 В / 94% при 24 В |
Управление яркостью
| Параметр | Значение |
| Функция диммирования | Оставить не подключенным, если не используется |
| Способ управления | 1 кГц…3 кГц ШИМ-сигнал 10 В или вход 0–10 В DC |
| Ток потребления в режиме отключения | 7 мА при выключении ШИМ-диммирования на 12 В DC |
Окружающая среда
| Параметр | Значение |
| Рабочая температура | −40…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | −40…+85 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Снижение допустимой температуры по высоте | 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м |
Надежность
| Параметр | Значение |
| MTBF | 12369,5 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 896,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Соответствие и безопасность
| Параметр | Значение |
| Стандарты безопасности | BS EN/EN61347-1, BS EN/EN61347-2-13, одобрение EAC TP TC 004 |
| ЭМС-излучение | Соответствие BS EN/EN55015; EAC TP TC 020 |
| ЭМС-помехоустойчивость | Соответствие BS EN/EN61547, BS EN/EN61000-4-2, 3, 4, 6, 8; уровень light industry; EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габариты | 52,4 × 27,2 × 24 мм (Д × Ш × В) |
| Исполнение | Вариант с выводами; также доступно исполнение с проводами |
| Масса | Пиновое исполнение: 50 г; исполнение с проводами: 57 г |
| Упаковка | Пиновое исполнение: 200 шт / 11 кг / 0,89 куб. фута; исполнение с проводами: 200 шт / 12,4 кг / 0,98 куб. фута |
| Температура пайки | Пайка волной: 265 °C, 5 с макс.; ручная пайка: 390 °C, 3 с макс. |
Примечания
1. Все параметры указаны при нормальном входном напряжении 12 В DC, номинальной нагрузке, температуре 25 °C и влажности 70% RH.
2. Для применения без диммирования выходное напряжение должно превышать входное постоянное напряжение не менее чем на 3 В.
3. Для применения с диммированием выходное напряжение должно быть как минимум в 2 раза выше входного постоянного напряжения.
4. Если входное напряжение снижается ниже 11 В, выходной ток может упасть более чем до 80% от номинального.
5. Срок службы более 35 000 часов обеспечивается при температуре корпуса, особенно в контрольной точке Tc (или TMP по DLC), около 80 °C или ниже.
6. Снижение допустимой температуры по высоте: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
7. Испытательная схема ЭМС BS EN/EN55015 основана на входном питании постоянного тока от аккумуляторного источника.
Монтаж и подключение

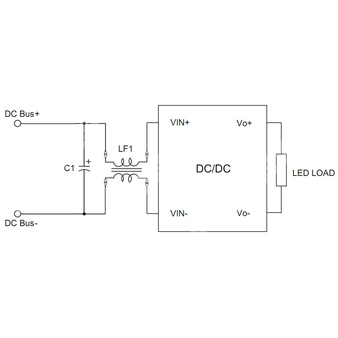

Для пинового исполнения предусмотрены выводы Vin+, Vin−, Dim+, Dim−, Vout− и Vout+; для исполнения с проводами назначение жил соответствует схеме: вход питания, вход диммирования и выход на светодиодную нагрузку.
Не допускается подача отрицательного напряжения на вход. Следует учитывать падение напряжения на соединительных проводах из-за значительного входного тока.
