LDH-25-250W - повышающий DC/DC драйвер постоянного тока для светодиодных нагрузок.
Назначение: источник питания светодиодов с постоянным током, повышающий преобразователь для систем освещения на постоянном токе.
Расшифровка партномера
| Обозначение | Расшифровка |
| LDH | Серия светодиодных DC/DC драйверов |
| 25 | Номинальная мощность 25 Вт |
| 250 | Номинальный выходной ток 250 мА |
| W | Исполнение с выводами на проводах |
Краткое описание
Серия LDH-25 представляет собой повышающие DC/DC LED-драйверы с выходом постоянного тока. Модель LDH-25-250W рассчитана на номинальный ток 250 мА и применяется в низковольтных источниках питания светодиодных светильников, включая автономные и солнечные системы освещения. Преобразователь работает от входного постоянного напряжения 9,5…32 В и обеспечивает повышенное выходное напряжение для последовательных светодиодных цепей.
Особенности
- Широкий диапазон входного постоянного напряжения: 9,5…32 В.
- Повышающий DC/DC преобразователь.
- Стабилизация выходного тока: 250 мА.
- Диапазон выходного напряжения: 12,5…84 В DC.
- Высокий КПД: до 95,5%.
- Функция диммирования 2 в 1: 0–10 В DC или ШИМ.
- Защита от короткого замыкания.
- Защита от перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Полностью герметизированное исполнение.
- Исполнение с выводами на проводах.
Области применения
- Питание светодиодов от аккумуляторных источников постоянного тока.
- Переносные светильники.
- Солнечные уличные светильники.
- Светодиодное освещение теплиц.
- Светодиодные светильники для высоких пролетов и складских помещений.
Таблица параметров
Выход
| Номинальный ток | 250 мА |
| Диапазон выходного напряжения | 12,5…84 В DC |
| Точность тока | ±5% при входном напряжении 12 В DC и 24 В DC |
| Пульсации тока | 5% при номинальном токе |
| Номинальная мощность | 21 Вт |
| Защита от короткого замыкания | При коротком замыкании блок питания будет повреждён |
| Защита от перенапряжения | 85…120 В |
| Напряжение холостого хода | Выходное напряжение поднимается до OVP, затем падает до уровня входного напряжения; восстановление после повторного включения |
Вход
| Диапазон входного напряжения | 9,5…32 В DC |
| КПД | 91,5% при 12 В / 94% при 24 В |
| Входной ток | 2,5 А при 12 В DC / 1,2 А при 24 В DC |
| Потребляемый ток без нагрузки | 7 мА при отключённом ШИМ-диммировании на 12 В DC |
Диммирование
| Функция диммирования | 0–10 В DC или ШИМ, 1–3 кГц, сигнал 10 В |
| Способ регулирования | Изменение выходного тока между DIM+ и DIM- |
| Минимальный уровень диммирования | Около 8% |
| Состояние при 0 В на входе диммирования или 0% ШИМ | Выходное напряжение становится примерно равным входному напряжению |
| Особенность подключения | Не подключать DIM- к Vo- |
Ограничения по рабочему режиму
| Нагрузка при входном напряжении ниже 11 В | Выходной ток может снизиться более чем до 80% от номинального |
| Режим без диммирования | Выходное напряжение должно быть выше входного DC-напряжения на 3 В |
| Режим диммирования | Выходное напряжение должно быть как минимум в 2 раза выше входного DC-напряжения |
Эксплуатация и окружающая среда
| Рабочая температура | -40…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Дерейтинг по высоте | 3,5 °C/1000 м для моделей без вентилятора, 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м |
Надёжность
| MTBF | 12369,5 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore) |
| MTBF | 896,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Типичный срок службы | Более 35 000 часов при температуре точки Tc около 80 °C или ниже |
Механические параметры
| Габариты | 52,4 × 27,2 × 24 мм |
| Тип исполнения | Выводы на проводах |
| Диаметр вывода | 1,04 мм |
| Длина проводов | 100 ±10 мм |
Упаковка
| Масса | 57 г |
| Упаковка | 200 шт. / 12,4 кг / 0,98 CUFT |
Электромагнитная совместимость
| Эмиссия | Соответствие BS EN/EN55015, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61547, BS EN/EN61000-4-2, -3, -4, -6, -8; уровень light industry, EAC TP TC 020 |
Безопасность
| Стандарты безопасности | BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004 |
Примечания
- Все параметры указаны при нормальном входном напряжении 12 В DC, номинальной нагрузке, температуре 25 °C и влажности 70% RH.
- При применении без диммирования выходное напряжение должно быть выше входного DC-напряжения на 3 В.
- При применении с диммированием выходное напряжение должно быть как минимум в 2 раза выше входного DC-напряжения.
- Если входное напряжение опускается ниже 11 В, выходной ток может снизиться более чем до 80% от номинального.
- Эта серия соответствует типичному ресурсу более 35 000 часов при условии, что температура точки Tc составляет около 80 °C или ниже.
- Для EMC-испытаний по BS EN/EN55015 схема включения основана на питании от DC-источника с аккумулятором.
- При питании от батареи для соответствия BS EN/EN55015 дополнительные входные фильтры и конденсаторы не требуются.

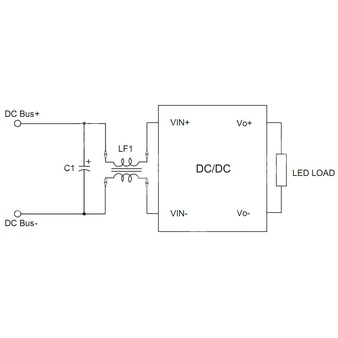

- При питании от DC-шины для соответствия BS EN/EN55015 необходимо добавить внешние элементы EMC-фильтра.
