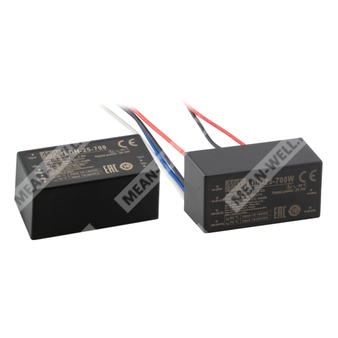

LDH-25-350 - повышающий DC/DC драйвер постоянного тока для светодиодных нагрузок с выходным током 350 мА.
Модуль LDH-25-350 представляет собой изолированный по назначению DC/DC повышающий источник питания для светодиодов с постоянным выходным током, рассчитанный на работу от широкого диапазона входного напряжения и предназначенный для систем светодиодного освещения на источниках постоянного напряжения.
Расшифровка партномера
| Обозначение | Расшифровка |
| LDH | Серия DC/DC повышающих драйверов светодиодов |
| 25 | Номинальная мощность 25 Вт |
| 350 | Номинальный выходной ток 350 мА |
| Отсутствие суффикса W | Исполнение с штыревым монтажом |
Назначение и особенности
Серия LDH-25 — это DC/DC драйверы светодиодов мощностью 25 Вт с режимом стабилизации тока. Модель LDH-25-350 рассчитана на выходной ток 350 мА и применяется в системах светодиодного освещения, питаемых от источников постоянного напряжения.
- Широкий диапазон входного постоянного напряжения: 9,5…32 В.
- Повышающий DC/DC преобразователь.
- Стабилизированный выходной ток: 350 мА.
- Диапазон выходного напряжения: 12,5…72 В DC.
- Высокий КПД: до 95% при 24 В; типовое значение 92,5% при 12 В и 95% при 24 В.
- Функция диммирования 2-в-1: 0–10 В и ШИМ.
- Защита от короткого замыкания и перенапряжения.
- Охлаждение за счёт естественной конвекции воздуха.
- Полная герметизация компаундом.
Области применения
- Освещение от источников постоянного тока от аккумулятора.
- Переносные светильники.
- Светодиодное уличное освещение на солнечных батареях.
- Светодиодное освещение теплиц.
- Светодиодное освещение типа low-bay.
Параметры
Выходные параметры
| Параметр | Значение |
| Номинальный выходной ток | 350 мА |
| Погрешность выходного тока | ±5% при входном напряжении 12 В DC и 24 В DC |
| Диапазон выходного напряжения | 12,5…72 В DC |
| Номинальная мощность | 25,2 Вт |
| Пульсации выходного тока | 5% от номинального тока |
| Перенапряжение на выходе | 73…100 В |
| Режим короткого замыкания | Выходное КЗ приводит к повреждению источника питания |
| Режим холостого хода | При перенапряжении выходное напряжение поднимается до OVP и падает до уровня входного напряжения; для восстановления требуется повторная подача питания |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 9,5…32 В DC |
| Типовое значение КПД при 12 В | 92,5% |
| Типовое значение КПД при 24 В | 95% |
| Типовой входной ток | 2,5 А при 12 В DC; 1,2 А при 24 В DC |
| Потребление тока без нагрузки | 7 мА при отключении ШИМ-диммирования на 12 В DC |
Диммирование
| Параметр | Значение |
| Функция диммирования | Оставить открытым, если не используется |
| Способ управления | 0–10 В DC или ШИМ-сигнал 10 В |
| Диапазон частоты ШИМ | 1…3 кГц |
| Минимальный уровень диммирования | Около 8% |
| Состояние при 0 В на входе диммирования | Выходное напряжение приблизительно равно входному напряжению |
| Состояние при ШИМ 0% заполнения | Выходное напряжение приблизительно равно входному напряжению |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | −40…+70 °C |
| Температура хранения и влажность | −40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Снижение допустимой температуры по высоте | 3,5 °C/1000 м для моделей без вентилятора; 5 °C/1000 м для моделей с вентилятором выше 2000 м |
Надёжность и ресурс
| Параметр | Значение |
| MTBF | 12369,5 тыс. ч по Telcordia TR/SR-332 (Bellcore); 896,4 тыс. ч по MIL-HDBK-217F при 25 °C |
| Типовой срок службы | Более 35 000 часов при температуре корпуса Tc около 80 °C или ниже |
ЭМС и безопасность
| Параметр | Значение |
| ЭМС излучение | Соответствие BS EN/EN55015; EAC TP TC 020 |
| ЭМС помехоустойчивость | Соответствие BS EN/EN61547, BS EN/EN61000-4-2, -4-3, -4-4, -4-6, -4-8; уровень light industry; EAC TP TC 020 |
| Стандарты безопасности | LVD BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004 |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 52,4 × 27,2 × 24 мм |
| Масса исполнения с штыревым монтажом | 50 г |
| Масса исполнения с выводами | 57 г |
| Упаковка, исполнение с штыревым монтажом | 200 шт./11 кг/0,89 куб. фута |
| Упаковка, исполнение с выводами | 200 шт./12,4 кг/0,98 куб. фута |
| Исполнение корпуса | Полностью залитый компаундом корпус из трудновоспламеняемого пластика 94V-0 |
| Охлаждение | Естественная конвекция воздуха |
Назначение выводов
| Номер вывода | Назначение |
| 1 | Vin+ |
| 2 | Vin−, не подключать к Vout− |
| 3 | Dim+ |
| 4 | Dim− |
| 5 | Vout− |
| 6 | Vout+ |
Примечания
- Все параметры указаны при нормальном входном напряжении 12 В DC, номинальной нагрузке, температуре 25 °C и влажности 70% RH.
- При недиммируемом применении выходное напряжение должно быть выше входного постоянного напряжения минимум на 3 В.
- При применении диммирования выходное напряжение должно быть как минимум в 2 раза выше входного постоянного напряжения.
- Если входное напряжение снижается ниже 11 В, выходной ток может уменьшаться до более чем 80% от номинального.

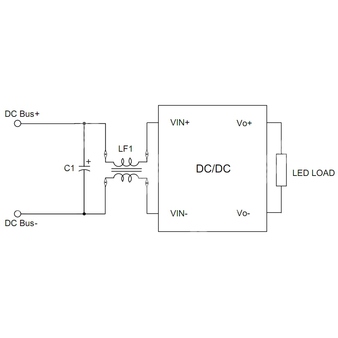

- Для работы по BS EN/EN55015 с DC Bus требуется внешний ЭМС-фильтр. Рекомендуемая схема: электролитический конденсатор 100 мкФ/35 В и дроссель синфазной помехи 11,5 мГн, кольцевой сердечник T16×12×8, провод 0,6 мм × 1, 50 витков, Mn-Zn Ferrite, μi = 10000 ±30%, AL = 4600 нГн/N².
- При работе от батареи дополнительный входной фильтр и конденсаторы не требуются для соответствия BS EN/EN55015.
- При затухании диммирования выходное напряжение LDH-25 снижается до уровня входного напряжения; для полного выключения светильника необходимо обеспечить отключение света при питании от входного напряжения.
- При монтаже необходимо соблюдать правильную полярность входа; подача отрицательного напряжения недопустима.
- Из-за большого входного тока следует учитывать падение напряжения на проводниках.
Рекомендуемые параметры применения для модели LDH-25-350:
- При входе 12 В DC типовой КПД составляет 92,5%.
- При входе 24 В DC типовой КПД составляет 95%.
- Допустимый диапазон выходного напряжения для модели составляет 12,5…72 В DC.
- Номинальная мощность модели — 25,2 Вт.
