LDH-25-350W - DC/DC повышающий драйвер светодиодов с постоянным током 350 мА.

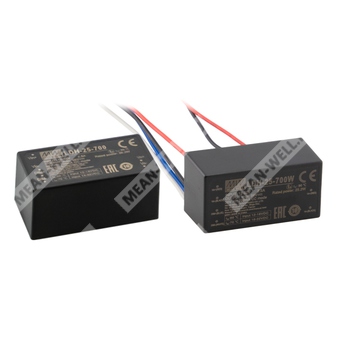

LDH-25-350W — это герметизированный DC/DC step-up преобразователь для питания светодиодов от источника постоянного напряжения в диапазоне 9,5…32 В с стабилизацией выходного тока 350 мА.
Расшифровка партномера
| Позиция в обозначении | Значение |
| LDH | Серия повышающих DC/DC драйверов светодиодов |
| 25 | Номинальная мощность 25 Вт |
| 350 | Номинальный выходной ток 350 мА |
| W | Исполнение с выводами на проводах |
Назначение и особенности
- Повышающий DC/DC преобразователь для светодиодных нагрузок с постоянным током.
- Рабочий диапазон входного напряжения: 9,5…32 В DC.
- Выходной ток: 350 мА.
- Диапазон выходного напряжения для данной модификации: 12,5…72 В DC.
- Высокий КПД: до 93% при 12 В входа и до 95% при 24 В входа.
- Поддержка диммирования 2 в 1: 0…10 В DC или ШИМ 10 В.
- Защита от короткого замыкания и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Полная герметизация компаундом.
Области применения
- Питание от DC аккумуляторных источников.
- Портативные светильники.
- Светодиодное уличное освещение на солнечных батареях.
- Светодиодное освещение теплиц.
- Светодиодные светильники для высоких пролётов.
Электрические параметры
| Вход |
| Диапазон входного напряжения | 9,5…32 В DC |
| Входной ток постоянного тока, тип. | 2,5 А / 12 В DC, 1,2 А / 24 В DC |
| КПД, тип. | 92% / 12 В, 95% / 24 В |
| Потребляемый ток без нагрузки | Не указан для данной модификации |
| Выход |
| Номинальный выходной ток | 350 мА |
| Точность тока | ±5% при входе 12 В DC и 24 В DC |
| Диапазон выходного напряжения | 12,5…72 В DC |
| Номинальная мощность | 25,2 Вт |
| Пульсации выходного тока | 5% при номинальном токе |
| Напряжение холостого хода | 73…100 В |
| Защита от короткого замыкания | Выход будет поврежден |
| Защита от перенапряжения | Выходное напряжение поднимается до OVP и затем падает до уровня входного напряжения; для восстановления требуется повторная подача питания |
| Диммирование |
| Функция диммирования | Оставить открытым, если не используется |
| Тип управления | 1…3 кГц ШИМ-сигнал 10 В или вход 0…10 В DC |
| Потребление по входу управления в режиме отключения, тип. | 7 мА при отключении ШИМ-управления на 12 В DC |
| Минимальный уровень диммирования | Около 8% |
| Эксплуатационные характеристики |
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | -40…+70 °C |
| Температура хранения и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Средняя наработка на отказ | 12369,5 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 896,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Прочее |
| Габаритные размеры | 52,4 × 27,2 × 24 мм |
| Масса | 50 г для исполнения с выводами на штырях; 57 г для исполнения с проводами |
| Упаковка | Исполнение с штырями: 200 шт. / 11 кг / 0,89 куб. фута; исполнение с проводами: 200 шт. / 12,4 кг / 0,98 куб. фута |
| Температура пайки | Пайка волной: 265 °C, 5 с макс.; ручная пайка: 390 °C, 3 с макс. |
Схема исполнения и подключение
Исполнение с штырями:
1 — Vin+ (питание DC)
2 — Vin- (питание DC, не подключать к Vout-)
3 — Dim+ (димер 2 в 1)
4 — Dim- (димер 2 в 1)
5 — Vout- (выход к LED-)
6 — Vout+ (выход к LED+)
Исполнение с проводами:
1 — Vin+ (красный, питание DC)
2 — Vin- (черный, питание DC, не подключать к Vout-)
3 — Dim+ (синий, диммирование 2 в 1)
4 — Dim- (белый, диммирование 2 в 1)
5 — Vout- (черный, подключение LED-)
6 — Vout+ (красный, подключение LED+)
Примечания
- Все параметры указаны при нормальном входе 12 В DC, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не оговорено иначе.
- При недиммируемом применении выходное напряжение должно превышать входное DC-напряжение на 3 В.
- При диммировании выходное напряжение должно быть как минимум в 2 раза выше входного DC-напряжения.
- Если входное напряжение падает ниже 11 В, выходной ток может снизиться более чем до 80% от номинального.
- Типовой срок службы более 35 000 часов достигается при температуре корпуса Tcase, особенно в точке tc, около 80 °C или ниже.
- Поправка допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
- При использовании от аккумулятора устройство соответствует BS EN/EN55015 без дополнительных входных фильтров и конденсаторов.

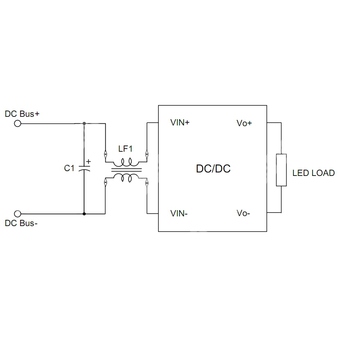

- При питании от DC-шины для соответствия BS EN/EN55015 требуется дополнительный EMC-фильтр: электролитический конденсатор 100 мкФ/35 В и синфазный дроссель 11,5 мГн.
- При диммировании до 0 В DC или при ШИМ 10 В с коэффициентом заполнения 0% выходное напряжение становится близким к входному напряжению.
- Положительный и отрицательный входные выводы должны быть подключены строго по полярности; подача отрицательного напряжения недопустима.
- Из-за большого входного тока необходимо учитывать падение напряжения на проводах.
- Для полного выключения светильника при dim-off необходимо обеспечить гашение светильника по входному напряжению.
