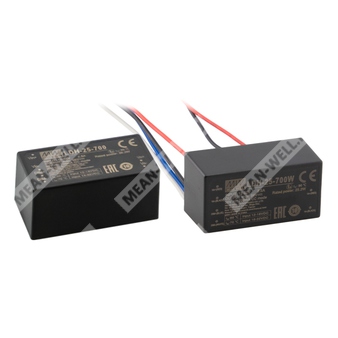

LDH-25-500
LDH-25-500 — повышающий DC-DC драйвер светодиодов с постоянным выходным током 500 мА.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LDH | Серия драйверов светодиодов |
| 25 | Номинальная мощность 25 Вт |
| 500 | Выходной ток 500 мА |
Назначение
LDH-25-500 представляет собой DC-DC повышающий источник стабилизированного тока для питания светодиодных нагрузок от источника постоянного напряжения. Изделие рассчитано на работу в широком диапазоне входных напряжений, поддерживает режим диммирования и предназначено для применения в автономных и промышленных светодиодных системах освещения.
Особенности
- Широкий диапазон входного постоянного напряжения: 9,5…32 В.
- Повышающий DC/DC преобразователь.
- Стабилизированный выходной ток: 500 мА.
- Диапазон выходного напряжения: 12,5…50 В.
- Высокий КПД: до 94% при 12 В и до 94% при 24 В для данной модификации.
- Диммирование 2-в-1: 0–10 В или ШИМ.
- Защита от короткого замыкания и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Полная герметизация компаундом.
Применение
- Освещение от источников постоянного тока.
- Портативное освещение.
- Светодиодные уличные светильники на солнечных батареях.
- Светодиодное освещение теплиц.
- Светодиодное освещение высоких пролетов.
Основные параметры
Выход
| Номинальный выходной ток | 500 мА |
| Погрешность тока | ±5% при входе 12 В и 24 В постоянного тока |
| Диапазон выходного напряжения | 12,5…50 В постоянного тока |
| Номинальная мощность | 25 Вт |
| Пульсации тока | 5% от номинального тока |
| Напряжение перенапряжения | 51…80 В |
| Ток потребления без нагрузки | 2,5 А при 12 В постоянного тока, 1,2 А при 24 В постоянного тока |
Вход
| Диапазон входного напряжения | 9,5…32 В постоянного тока |
| КПД | 91,5% при 12 В; 94% при 24 В |
Диммирование
| Функция диммирования | Открыть цепь, если не используется |
| Сигнал управления | ШИМ 1–3 кГц, 10 В, или вход 0–10 В постоянного тока |
| Ток в режиме отключения | 7 мА при выключении ШИМ-диммирования на 12 В постоянного тока |
Защита
| Короткое замыкание | Выходное короткое замыкание, источник питания будет повреждён |
| Перенапряжение | Выходное напряжение поднимается до уровня OVP и падает до уровня входного напряжения, восстановление — после повторной подачи питания |
Эксплуатационные условия
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | −40…+70 °C |
| Температура хранения | −40…+85 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Надёжность
| MTBF | 12369,5 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 896,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и конструктив
| Размеры | 52,4 × 27,2 × 24 мм (Д × Ш × В) |
| Исполнение | Pin mounted style или lead wire style |
Упаковка
| Масса и упаковка, исполнение с штырьками | 50 г; 200 шт./11 кг/0,89 CUFT |
| Масса и упаковка, исполнение с проводами | 57 г; 200 шт./12,4 кг/0,98 CUFT |
Сведения по монтажу и выводам
| Исполнение с штырьками |
1 — Vin+; 2 — Vin−, к Vout не подключать; 3 — Dim+; 4 — Dim−; 5 — Vout−; 6 — Vout+ |
| Исполнение с проводами |
1 — Vin+ (красный); 2 — Vin− (чёрный), к Vout не подключать; 3 — Dim+ (синий); 4 — Dim− (белый); 5 — Vout− (чёрный); 6 — Vout+ (красный) |
Примечания
| 1 | Все параметры указаны при нормальном входе 12 В постоянного тока, номинальной нагрузке, температуре 25 °C и влажности 70% RH. |
| 2 | При недиммируемом применении выходное напряжение должно быть выше входного постоянного напряжения минимум на 3 В. |
| 2 | При диммируемом применении выходное напряжение должно быть как минимум в два раза выше входного постоянного напряжения. |
| 2 | Если входное напряжение падает ниже 11 В, выходной ток может снизиться более чем до 80% от номинального. |
| 3 | Типовой срок службы серии превышает 35 000 часов при температуре корпуса, особенно в контрольной точке Tc, около 80 °C или ниже. |
| 4 | Снижение допустимой температуры окружающей среды: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м. |
| 5 | Измерение ЭМС по BS EN/EN55015 выполнено для схемы с питанием от источника постоянного тока на основе батареи. |
Дополнительные данные по светодиодной нагрузке
Для модификации LDH-25-500 приведены зависимости эффективности от числа светодиодов при входном напряжении 12 В и 24 В. Для 12 В входа указан прямой падение на светодиоде Vf = 3,18 В; для 24 В входа Vf = 3,18 В. Графики показывают высокую эффективность в рабочем диапазоне числа последовательно соединённых светодиодов, характерном для данной модификации.
Требования по ЭМС
При питании от аккумулятора LDH-25-500 соответствует BS EN/EN55015 без дополнительного входного фильтра и конденсаторов. При питании от шины постоянного тока требуется добавить внешние элементы ЭМС-фильтра для соблюдения требований BS EN/EN55015.

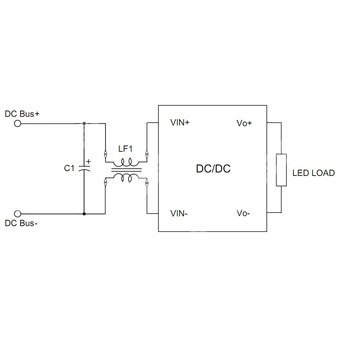

Рекомендуемая схема:
| С1 | Электролитический конденсатор 100 мкФ / 35 В |
| LF1 | Дроссель синфазного подавления 11,5 мГн, кольцо T16×12×8, провод 0,6 мм × 1, 50 витков, Mn-Zn феррит, μi = 10000 ±30%, AL = 4600 нГн/вит² |
