LDH-25-700
LDH-25-700 - повышающий DC/DC светодиодный драйвер постоянного тока для питания светодиодных нагрузок.
Расшифровка партномера
| Обозначение | Расшифровка |
| LDH | Серия источников питания для светодиодов |
| 25 | Номинальная мощность 25 Вт |
| 700 | Выходной номинальный ток 700 мА |
Описание
Серия LDH-25 представляет собой DC/DC повышающий светодиодный драйвер с выходом стабилизации тока. Модификация LDH-25-700 рассчитана на номинальный выходной ток 700 мА и предназначена для питания светодиодных цепочек от источника постоянного напряжения в диапазоне 9,5…32 В постоянного тока. Устройство обеспечивает высокий КПД, широкий диапазон выходного напряжения и поддерживает диммирование методами 0–10 В и ШИМ.

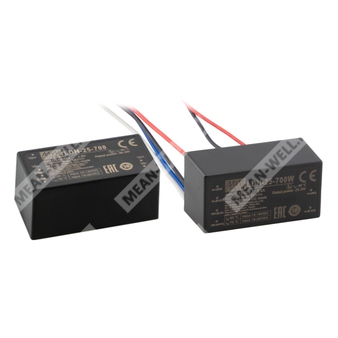

Конструктивно изделие выполнено в полностью залитом исполнении, с охлаждением за счёт свободной конвекции воздуха. В серии предусмотрены варианты корпусного исполнения с выводами и с монтажом на выводах. Компонент ориентирован на применение в системах светодиодного освещения с питанием от аккумулятора, DC-шины или иных источников постоянного напряжения.
Основные особенности
- широкий диапазон входного напряжения постоянного тока;
- повышающий DC/DC преобразователь;
- стабилизация выходного тока 700 мА;
- высокий КПД до 95,5%;
- диммирование 2-в-1: 0–10 В или ШИМ;
- защита от короткого замыкания и перенапряжения;
- охлаждение свободной конвекцией;
- полная герметизация компаундом;
- 3-кратный запас по гарантии не приводится;
Применение
- светодиодное освещение от источников постоянного тока;
- автономные аккумуляторные светильники;
- портативные светильники;
- светодиодные уличные светильники на солнечных системах;
- светодиодное освещение теплиц;
- светодиодные светильники для высоких пролетов.
Электрические параметры
| Параметр | Значение |
| Номинальный выходной ток | 700 мА |
| Диапазон выходного напряжения | 12,5…36 В постоянного тока |
| Точность выходного тока | ±5% при входе 12 В и 24 В постоянного тока |
| Входной диапазон напряжения | 9,5…32 В постоянного тока |
| КПД, тип. | 91,5% при 12 В входа; 95,5% при 24 В входа |
| Потребляемый ток холостого хода, тип. | 2,5 А при 12 В постоянного тока; 1,2 А при 24 В постоянного тока |
| Мощность, номинальная | 25,2 Вт |
| Пульсации тока | 5% от номинального тока |
| Ток потребления в режиме отключения | 7 мА при отключении ШИМ-диммирования на 12 В постоянного тока |
| Частота управляющего ШИМ-сигнала | 1…3 кГц |
| Уровень сигнала диммирования | 10 В ШИМ или 0–10 В постоянного тока |
| Выходное напряжение при диммировании в ноль | Близко к входному напряжению |
| Минимальный уровень диммирования | Около 8% |
Параметры защиты
| Параметр | Значение |
| Защита от короткого замыкания | Выход источника питания будет повреждён |
| Защита от перенапряжения | 85…120 В |
| Поведение при перенапряжении | Выходное напряжение возрастает до срабатывания защиты, затем падает до уровня входного; для восстановления требуется повторная подача питания |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | −40…+70 °C |
| Температура хранения | −40…+85 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибростойкость | 10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Срок наработки до отказа | 12369,5 тыс. ч по Telcordia TR/SR-332 (Bellcore); 896,4 тыс. ч по MIL-HDBK-217F при 25 °C |
Размеры и масса
| Параметр | Значение |
| Габаритные размеры | 52,4 × 27,2 × 24 мм |
| Масса, исполнение с монтажом на выводах | 50 г |
| Масса, исполнение с проводами | 57 г |
Упаковка
| Параметр | Значение |
| Исполнение с монтажом на выводах | 200 шт./11 кг/0,89 куб. фута |
| Исполнение с проводами | 200 шт./12,4 кг/0,98 куб. фута |
Параметры монтажа и соединений
| Параметр | Значение |
| Исполнение корпуса | Монтаж на выводах |
| Исполнение с проводами | Проводное подключение |
| Диаметр выводов | 1,04 мм |
| Длина проводов | 100 ±10 мм |
Назначение выводов
| Номер вывода | Обозначение | Назначение |
| 1 | Vin+ | Вход питания постоянного тока |
| 2 | Vin− | Вход питания постоянного тока, не подключать к Vout− |
| 3 | Dim+ | Управление диммированием 2-в-1 |
| 4 | Dim− | Управление диммированием 2-в-1 |
| 5 | Vout− | Выход на светодиоды, отрицательный |
| 6 | Vout+ | Выход на светодиоды, положительный |
Расширенные сведения по диммированию
Выходной ток может регулироваться тремя способами между выводами Dim+ и Dim−: подачей постоянного напряжения 0–10 В, либо ШИМ-сигнала 10 В. Прямое подключение к светодиодам рекомендуется; применение дополнительных драйверов не допускается.
При подаче добавочного постоянного напряжения зависимость тока от уровня управления близка к линейной в пределах рабочего диапазона диммирования. При подаче ШИМ-сигнала 10 В регулирование происходит по скважности в диапазоне частот 1…3 кГц.
При уровне управления, близком к 0 В или при нулевой скважности ШИМ, выходное напряжение стремится к входному напряжению.

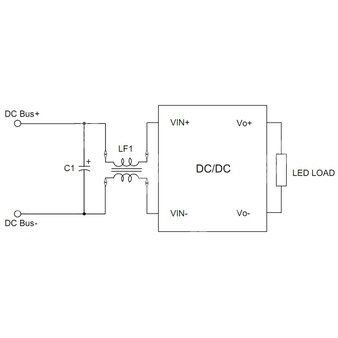

ЭМС и испытательная обвязка
При питании от батареи устройство соответствует требованиям BS EN/EN55015 без дополнительных входных фильтров и конденсаторов. При питании от шины постоянного тока необходимо добавить внешние элементы ЭМС-фильтрации.
| Элемент | Номинал |
| C1 | Электролитический конденсатор 100 мкФ / 35 В |
| LF1 | Синфазный дроссель 11,5 мГн; кольцо T16×12×8; провод 0,6 мм × 1; 50 витков; Mn-Zn феррит; μi = 10000 ±30%; AL = 4600 нГн/Н² |
Нормы и соответствие
ЭМС-излучение: соответствие BS EN/EN55015, EAC TP TC 020.
ЭМС-помехоустойчивость: соответствие BS EN/EN61547, BS EN/EN61000-4-2, 3, 4, 6, 8; уровень light industry; EAC TP TC 020.
Безопасность: LVD BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004.
Примечания
- Все параметры указаны при нормальном входе 12 В постоянного тока, номинальной нагрузке, температуре 25 °C и влажности 70% RH.
- В режиме без диммирования выходное напряжение должно превышать входное постоянное напряжение не менее чем на 3 В.
- В режиме диммирования выходное напряжение должно быть как минимум в 2 раза выше входного постоянного напряжения.
- Если входное напряжение снижается ниже 11 В, выходной ток может уменьшаться более чем до 80% от номинального значения.
- Типичный срок службы серии превышает 35 000 часов при условии, что температура корпуса, особенно в контрольной точке Tc, составляет около 80 °C или ниже.
- Снижение допустимой температуры окружающей среды при высоте эксплуатации выше 2000 м составляет 3,5 °C/1000 м для исполнений без вентилятора и 5 °C/1000 м для исполнений с вентилятором.
- Испытательная схема BS EN/EN55015 по ЭМС основана на питании от шины постоянного тока с аккумуляторным источником.
