LDH-25-700W

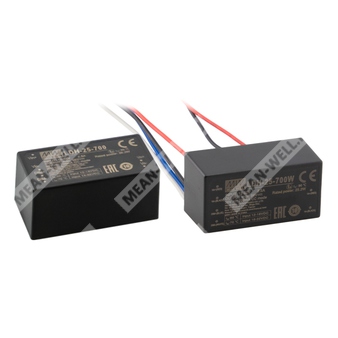

LDH-25-700W - повышающий DC/DC драйвер светодиодов с источником стабилизированного тока 700 мА.
Расшифровка партномера
| Обозначение | Расшифровка |
| LDH | Серия DC/DC повышающих драйверов светодиодов |
| 25 | Номинальная мощность 25 Вт |
| 700 | Номинальный выходной ток 700 мА |
| W | Исполнение с проводным выводом |
Назначение и основные особенности
LDH-25-700W представляет собой DC/DC повышающий источник питания для светодиодных систем с постоянным выходным током. Модель рассчитана на работу от источника постоянного напряжения, формирует стабилизированный ток 700 мА и применяется в автономных и бортовых светодиодных установках, включая солнечные светильники, уличное освещение, переносные светильники и иные DC-системы освещения.
Серия LDH-25 поддерживает широкий диапазон входного напряжения, повышающий преобразователь, высокую эффективность, а также функцию диммирования 2 в 1: 0–10 В или ШИМ. Корпус полностью залит компаундом, охлаждение осуществляется естественной конвекцией.
Характеристики серии
- Широкий диапазон входного напряжения: 9,5–32 В постоянного тока.
- Повышающий DC/DC преобразователь.
- Стабилизированный выходной ток: 700 мА.
- Диапазон выходного напряжения для модели 700 мА: 12,5–36 В постоянного тока.
- Максимальная выходная мощность: 25,2 Вт.
- КПД: до 95,5%.
- Диммирование: 0–10 В постоянного тока или ШИМ 10 В.
- Защита от короткого замыкания и перенапряжения.
- Полностью герметизированное исполнение.
- Охлаждение за счёт свободной конвекции воздуха.
Области применения
- Питание светильников от аккумуляторных источников постоянного тока.
- Переносные светильники.
- Солнечные уличные светильники.
- Светильники для теплиц.
- Светильники типа low-bay.
Параметры
Выход
| Номинальный ток | 700 мА |
| Диапазон выходного напряжения | 12,5–36 В постоянного тока |
| Точность выходного тока | ±5% при входном напряжении 12 В и 24 В постоянного тока |
| Пульсации выходного тока | 5% от номинального тока |
| Номинальная мощность | 25,2 Вт |
| Напряжение перегрузки по выходу | 37–60 В |
| Выход при коротком замыкании | Короткое замыкание на выходе приводит к повреждению источника питания |
| Режим без нагрузки | Выходное напряжение поднимается до уровня защиты от перенапряжения, затем падает до входного напряжения; восстановление после повторного включения |
Вход
| Диапазон входного напряжения | 9,5–32 В постоянного тока |
| Типовой входной ток | 2,5 А при 12 В постоянного тока; 1,2 А при 24 В постоянного тока |
| КПД | 95,5% при 12 В; 95,5% при 24 В |
| Потребляемый ток без нагрузки | 7 мА при ШИМ-диммировании в состоянии OFF, при 12 В постоянного тока |
Диммирование
| Функция диммирования | Открытый контур, если не используется |
| Способ управления | 1–3 кГц, ШИМ 10 В или вход 0–10 В постоянного тока |
| Минимальный уровень диммирования | Около 8% |
| Поведение при 0 В на входе диммирования | Выходное напряжение близко к входному напряжению |
| Поведение при 0% ШИМ | Выходное напряжение близко к входному напряжению |
| Примечание по подключению | Для режимов диммирования между DIM+ и DIM- используется добавочное напряжение; DIM- нельзя соединять с Vo- |
Защита
| Короткое замыкание | Выходное короткое замыкание вызывает повреждение источника питания |
| Перенапряжение | Выходное напряжение переходит в режим OVP и затем падает до уровня входного напряжения |
Эксплуатация и окружающая среда
| Рабочая температура | -40…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, общий период 60 мин по осям X, Y, Z |
Надёжность
| MTBF | 12369,5 тыс. часов по Telcordia TR/SR-332 (Bellcore); 896,4 тыс. часов по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Размеры | 52,4 × 27,2 × 24 мм (Д × Ш × В) |
| Масса | 57 г для исполнения с проводами |
Исполнение и упаковка
| Исполнение | Проводное |
| Упаковка | 200 шт. / 12,4 кг / 0,98 куб. фута |
Примечания
- Все параметры указаны при нормальном входном напряжении 12 В постоянного тока, номинальной нагрузке, температуре 25 °C и относительной влажности 70%.
- В режиме без диммирования выходное напряжение должно превышать входное напряжение на 3 В.
- В режиме диммирования выходное напряжение должно быть как минимум вдвое выше входного напряжения постоянного тока.
- Если входное напряжение падает ниже 11 В, выходной ток может снизиться более чем до 80% от номинального.
- Типичный срок службы серии превышает 35 000 часов при температуре корпуса, особенно в контрольной точке Tc, около 80 °C или ниже.
- Снижение допустимой температуры окружающей среды для моделей без вентилятора составляет 3,5 °C на 1000 м при высоте выше 2000 м; для моделей с вентилятором — 5 °C на 1000 м.
- Испытательная схема EMI по BS EN/EN55015 основана на входе постоянного тока от аккумуляторного источника.
- Для питания от DC-шины требуется установка дополнительного EMC-фильтра.

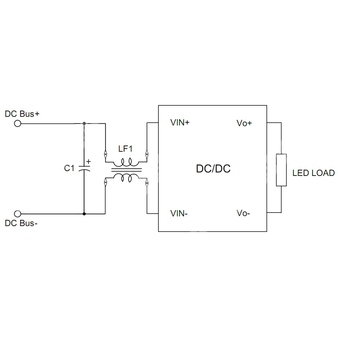

Рекомендуемая схема EMC-фильтра
| Элемент | Параметр |
| C1 | Электролитический конденсатор 100 мкФ / 35 В |
| LF1 | Дроссель общего режима 11,5 мГн; кольцо T16 × 12 × 8; провод 0,6 мм × 1; 50 витков; Mn-Zn феррит; μi = 10000 ±30%; AL = 4600 нГн/N² |
