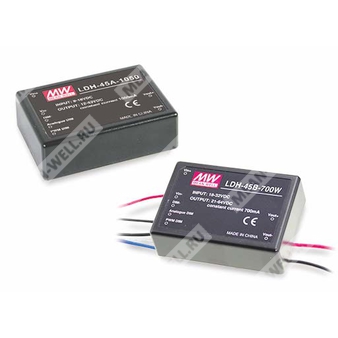

LDH-45A-1050 - повышающий DC-DC LED-драйвер постоянного тока для питания светодиодных сборок до 1050 мА.
Назначение: импульсный повышающий преобразователь для питания светодиодных нагрузок с постоянным током, поддерживающий регулирование яркости и дистанционное включение/выключение.
Расшифровка партномера
| LDH | Серия повышающих DC-DC драйверов светодиодов |
| 45 | Номинальная мощность класса 45 Вт |
| A | Входной диапазон 9–18 В постоянного тока |
| 1050 | Номинальный выходной ток 1050 мА |
Краткое описание
LDH-45A-1050 представляет собой герметизированный повышающий преобразователь постоянного тока с источником постоянного тока на выходе. Изделие предназначено для формирования стабилизированного тока 1050 мА при питании от низковольтной DC-шины 9–18 В и работе со светодиодными строками повышенного напряжения. Для данной модификации предусмотрены функции ШИМ-диммирования, аналогового диммирования, а также дистанционного ON/OFF. Вариант A рассчитан на диапазон входного напряжения 9–18 В DC. Конструкция допускает свободную конвекцию без принудительного охлаждения.
Основные особенности
- Повышающий DC/DC преобразователь.
- Стабилизация выходного тока: 1050 мА.
- Диапазон выходного напряжения для модификации LDH-45A-1050: 12–43 В DC.
- Номинальная выходная мощность: 45,15 Вт.
- Максимальная эффективность: 91%.
- ШИМ-диммирование и аналоговое диммирование.
- Дистанционное ON/OFF управление.
- Защиты: короткое замыкание, перенапряжение, пониженное напряжение.
- Охлаждение за счет свободной конвекции воздуха.
- Полная заливка компаундом.
Электрические параметры
Выход
| Номинальный ток | 1050 мА |
| Погрешность тока | ±5% при входном напряжении 12 В DC |
| Диапазон выходного напряжения | 12–43 В DC |
| Максимальное напряжение холостого хода | 50 В |
| Номинальная выходная мощность | 45,15 Вт |
| Пульсации и шум | 1,9 Впик-пик |
| Максимальное перенапряжение | 50 В |
Вход
| Номинальное входное напряжение | 12 В DC |
| Диапазон входного напряжения | 9–18 В DC |
| Диапазон входного напряжения по области работы | 18–32 В DC для группы B; для данной модификации A используется диапазон 9–18 В DC |
| Входной ток | 4,2 А |
| КПД | 91% |
| Пусковые и рабочие условия | Параметры нормированы при входе 12 В DC, номинальной нагрузке, 25℃ и 70% RH |
Управление ШИМ и включением/выключением
| Режим включения | ШИМ-сигнал >2–8 В DC или разомкнутая цепь между выводами PWM DIM и DIM- |
| Режим выключения | ШИМ-сигнал <0,5 В DC, короткое замыкание или коэффициент заполнения 0% между PWM DIM и DIM- |
| Диапазон частоты ШИМ | 1–10 кГц |
| Ток потребления в режиме ожидания | 7 мА при отключении ШИМ-диммирования |
Аналоговое диммирование и включение/выключение
| Режим включения | Постоянное напряжение >0,25–8 В DC или разомкнутая цепь между Analog DIM и DIM- |
| Режим выключения | Постоянное напряжение <0,2 В DC или короткое замыкание между Analog DIM и DIM- |
| Диапазон входного напряжения управления | 0,25–1,3 В DC |
| Максимальное рабочее напряжение управления | 8 В; выходной ток остается постоянным при изменении напряжения от 1,3 до 8 В |
| Ток потребления в режиме ожидания | 7 мА при отключении аналогового диммирования |
Защиты
| Короткое замыкание | Режим: отключение выходного тока; восстановление автоматическое после устранения неисправности |
| Перенапряжение | 100 В |
| Защита по напряжению | Постоянное выходное напряжение и отключение выходного тока; восстановление автоматическое после устранения неисправности |
| Пониженное напряжение | Предусмотрено в составе защит |
Эксплуатационные условия
| Рабочая температура | -40 ~ +70℃ |
| Температура хранения | -40 ~ +85℃ |
| Влажность хранения | 10 ~ 95% RH |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температурный коэффициент | ±0,03%/℃ (0 ~ 50℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Схема дерейтирования | Приведена для работы при повышенной температуре окружающей среды |
Параметры надежности и исполнения
| MTBF | 12195,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1179,3 тыс. ч минимум по MIL-HDBK-217F (25℃) |
| Конструкция | Полностью залитый корпус |
| Охлаждение | Естественная конвекция воздуха |
Размеры и масса
| Габариты | 75 × 53 × 22,7 мм (Д × Ш × В) |
| Масса | 138 г |
Упаковка
| Упаковка | 100 шт./14,8 кг/0,83 CUFT для исполнения (Blank) type или (Blank) DA type; 1,04 CUFT для W type или WDA type |
Монтаж и выводы
Изделие доступно в двух вариантах исполнения: PIN style и Wire style. Для PIN-исполнения предусмотрено 7 выводов. Для проводного исполнения предусмотрены проводники с длиной около 100±10 мм и сечением/формированием согласно механическому чертежу.
| Вывод 1 | Vin+ — питание DC |
| Вывод 2 | Vin- — не подключать к Vout- |
| Вывод 3 | DIM- или DA- в зависимости от исполнения |
| Вывод 4 | Analog DIM или DA+ |
| Вывод 5 | PWM DIM |
| Вывод 6 | Vout- — подключение светодиодной цепи |
| Вывод 7 | Vout+ — подключение светодиодной цепи |
Примечания
- Все параметры заданы при нормальном входном напряжении 12 В DC или 24 В DC, номинальной нагрузке, температуре 25℃ и влажности 70% RH, если не указано иное.
- Для исполнений без DALI выходное напряжение должно быть выше входного DC-напряжения на 3 В.
- Для исполнений DA/WDA выходное напряжение должно быть выше входного DC-напряжения на 12 В.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, нагруженной параллельным конденсатором 0,1 мкФ.
- При отключении диммирования ток нагрузки соответствует номинальному значению, если выводы Analog DIM и PWM DIM оставлены разомкнутыми.
- При выключении диммирования выходное напряжение LDH снижается до уровня входного напряжения; для полного гашения светильника необходимо обеспечить отключение нагрузки по цепи управления.
- Положительный и отрицательный входные выводы должны быть подключены правильно; подача отрицательного напряжения не допускается.
- Из-за значительного входного тока необходимо учитывать падение напряжения на проводниках.
- Для питания от аккумулятора соответствие BS EN/EN55015 обеспечивается без дополнительных входных фильтров и конденсаторов.
- Для питания от DC Bus требуется установка дополнительных EMC-фильтров согласно рекомендованной схеме.
