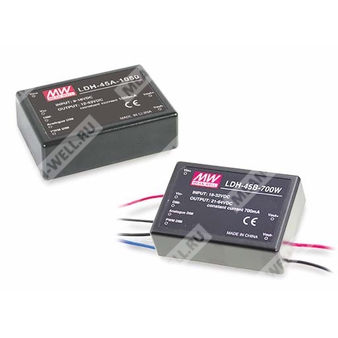

LDH-45A-1050W - DC-DC повышающий источник постоянного тока для светодиодных цепочек с входом 9–18 В.
Расшифровка партномера
| Позиция | Обозначение | Смысл |
| 1 | LDH | Серия DC-DC повышающих драйверов светодиодов |
| 2 | 45 | Номинальная мощность класса 45 Вт |
| 3 | A | Исполнение с диапазоном входного напряжения 9–18 В постоянного тока |
| 4 | 1050 | Номинальный выходной ток 1050 мА |
| 5 | W | Проводное исполнение, аналоговое и ШИМ-диммирование |
LDH-45A-1050W представляет собой герметизированный повышающий DC-DC преобразователь с режимом стабилизации тока, предназначенный для питания светодиодных сборок и светильников. Модуль рассчитан на работу от источника постоянного тока низкого напряжения и обеспечивает повышенное выходное напряжение при постоянном токе 1050 мА. Для данной модификации предусмотрено проводное подключение и управление яркостью через аналоговый вход и вход ШИМ, а также дистанционное включение/выключение.
Назначение и особенности
- Повышающий DC-DC преобразователь для светодиодных нагрузок.
- Стабилизация выходного тока: 1050 мА.
- Широкий диапазон выходного напряжения для светодиодных цепочек.
- Высокий КПД, до 95%.
- Аналоговое и ШИМ-диммирование, дистанционное включение/выключение.
- Защиты: от короткого замыкания, перенапряжения и пониженного напряжения.
- Естественное охлаждение за счёт свободной конвекции.
- Полностью залитое (герметизированное) исполнение.
Параметры
Выход
| Номинальный ток | 1050 мА |
| Диапазон выходного напряжения | 12–43 В постоянного тока |
| Номинальная мощность | 45,15 Вт |
| Точность выходного тока | ±5% при входе 12 В постоянного тока |
| Пульсации и шум | 1,9 Вп-п |
| Напряжение холостого хода | 50 В |
Вход
| Номинальное входное напряжение | 12 В постоянного тока |
| Диапазон входного напряжения | 9–18 В постоянного тока |
| Максимальный входной ток | 4,1 А |
| КПД | 93% |
| Постоянный ток потребления | 2,8 А |
Управление ШИМ и включение/выключение
| Режим включения | Сигнал ШИМ > 2–8 В постоянного тока или разомкнутая цепь между выводами PWM DIM и DIM |
| Режим выключения | Сигнал ШИМ < 0,5 В постоянного тока, короткое замыкание или скважность 0% между PWM DIM и DIM |
| Диапазон частоты ШИМ | 1–10 кГц |
| Ток собственного потребления в режиме выключения | 7 мА при отключённом ШИМ-диммировании |
Аналоговое диммирование и включение/выключение
| Режим включения | Входное напряжение 0,25–8 В постоянного тока или разомкнутая цепь между Analog DIM и DIM |
| Диапазон напряжения управления | 0,25–1,3 В постоянного тока |
| Максимальное напряжение управления | 8 В |
| Поведение при напряжении управления 1,3–8 В | Выходной ток остаётся постоянным |
| Режим выключения | Входное напряжение < 0,2 В постоянного тока или короткое замыкание между Analog DIM и DIM |
| Ток собственного потребления в режиме выключения | 7 мА при отключённом аналоговом диммировании |
Защита
| Короткое замыкание | Режим отключения с восстановлением после устранения неисправности |
| Перенапряжение | 50 В |
| Пониженное напряжение | Защита предусмотрена |
Эксплуатационные условия
| Рабочая температура | -40…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | -40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 минут/цикл, в течение 60 минут по осям X, Y, Z |
ЭМС
| Помехоэмиссия | Соответствие BS EN/EN55015; EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61547, BS EN/EN61000-4-2,3,4,6,8; уровень для светотехнического оборудования; EAC TP TC 020 |
Безопасность
| Стандарты безопасности | LVD BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004 |
Прочие параметры
| MTBF | 12195,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1179,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 75 × 53 × 22,7 мм (Д × Ш × В) |
| Масса | 138 г |
| Упаковка | 100 шт./14,8 кг/0,83 куб. фута для исполнений без литеры W; 1,04 куб. фута для исполнений W и WDA |
| Температура пайки | Пайка волной: 265 °C, 5 с макс.; ручная пайка: 390 °C, 3 с макс. |
Примечания
- Все параметры указаны при нормальном входном напряжении 12 В постоянного тока и 25 °C, 70% RH, если не оговорено иначе.
- Исполнения без литеры DA и W требуют превышения выходным напряжением входного напряжения на 3 В.
- Исполнения DA и WDA требуют превышения выходным напряжением входного напряжения на 12 В.
- Пульсации и шум измеряются на частоте 20 МГц с применением 12-дюймовой витой пары, оконеченной параллельным конденсатором 0,1 мкФ.
- При отключении диммирования выходное напряжение LDH-45 падает до уровня входного напряжения.
- Для получения полной темноты требуется обеспечить отсутствие света в светильнике при питании от входного напряжения.
- Положительный и отрицательный входные выводы должны быть подключены корректно; подача отрицательного напряжения недопустима.
- Из-за большого входного тока необходимо учитывать падение напряжения на проводниках.
Назначение выводов
| Вывод 1 | Vin+ | Питание постоянного тока |
| Вывод 2 | Vin− | Не подключать к Vout− |
| Вывод 3 | DIM− | Общий провод сигнала диммирования; не подключать к Vout− или Vin− |
| Вывод 4 | Analog DIM | Вход аналогового диммирования и включения/выключения; оставить открытым, если не используется |
| Вывод 5 | PWM DIM | Вход включения/выключения и ШИМ-диммирования; оставить открытым, если не используется |
| Вывод 6 | Vout− | Отрицательный вывод светодиодной нагрузки |
| Вывод 7 | Vout+ | Положительный вывод светодиодной нагрузки |
Для этого исполнения предусмотрено проводное подключение, а также схема с аналоговым диммированием и ШИМ-управлением, что делает модуль применимым в системах светодиодного освещения с требованием стабилизированного тока и дистанционного управления яркостью.
