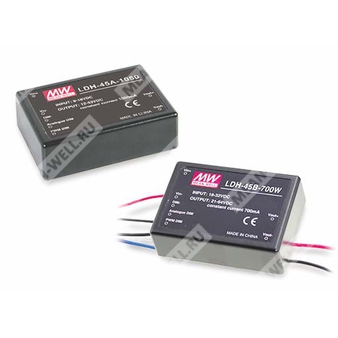

LDH-45A-500 - DC-DC повышающий источник постоянного тока для светодиодных нагрузок на 500 мА.
Назначение: DC/DC step-up constant current LED driver для питания светодиодных цепочек с постоянным током 500 мА, с возможностью диммирования и удалённого включения/выключения.
Расшифровка партномера
| Обозначение | Расшифровка |
| LDH | Серия повышающих DC/DC драйверов светодиодов |
| 45 | Номинальная мощность серии 45 Вт |
| A | Диапазон входного напряжения 9–18 ВDC |
| 500 | Номинальный выходной ток 500 мА |
Краткое описание изделия
LDH-45A-500 относится к серии полностью залитых герметизированных повышающих преобразователей постоянного тока для светодиодных систем. Устройство обеспечивает стабилизацию выходного тока 500 мА при работе от источника постоянного напряжения 9–18 ВDC и предназначено для питания последовательных светодиодных цепочек.
Особенности
- Повышающий DC/DC преобразователь.
- Стабилизация выходного тока: 500 мА.
- Диапазон выходного напряжения: 12–86 ВDC.
- Максимальная выходная мощность: 43 Вт.
- Высокий КПД: до 94%.
- PWM-диммирование и удалённое включение/выключение.
- Аналоговое диммирование и удалённое включение/выключение.
- Защита от короткого замыкания, перенапряжения и пониженного напряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Полная герметизация компаундом.
- Промышленное исполнение для светодиодных систем.
Основные параметры
| Параметр | Значение |
| Тип изделия | DC-DC повышающий драйвер светодиодов постоянного тока |
| Серия | LDH-45 |
| Модель | LDH-45A-500 |
| Номинальный выходной ток | 500 мА |
| Диапазон входного напряжения | 9–18 ВDC |
| Номинальное входное напряжение | 12 ВDC |
| Максимальная выходная мощность | 43 Вт |
| Максимальная выходная мощность при 24 ВDC | 44,8 Вт |
| Максимальный КПД | 94% |
| Выходное напряжение | 12–86 ВDC |
| Напряжение холостого хода | 100 В |
| Точность выходного тока | ±5% при входе 12 ВDC |
| Пульсации и шум | 2,5 Вп-п |
| Потребляемый ток | 2,8 А |
| Коэффициент температурного дрейфа | ±0,03%/°C (0–50°C) |
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 12 ВDC |
| Диапазон входного напряжения | 9–18 ВDC |
| Диапазон работы в режиме статической характеристики | 9–18 В |
| Потребляемый ток | 2,8 А |
| Точность выходного тока при 12 ВDC | ±5% |
| Максимальная мощность | 43 Вт |
Выход
| Параметр | Значение |
| Номинальный выходной ток | 500 мА |
| Диапазон выходного напряжения | 12–86 ВDC |
| Напряжение холостого хода | 100 В |
| Максимальная выходная мощность | 43 Вт |
| Пульсации и шум | 2,5 Вп-п |
| Допуск регулирования тока | ±10% для PWM и аналогового диммирования по графикам приложения |
Диммирование и управление
| Параметр | Значение |
| Типы управления | PWM-диммирование, аналоговое диммирование, удалённое включение/выключение |
| Режим PWM включения | Сигнал > 2–8 ВDC или разомкнутая цепь между выводами PWM DIM и DIM- |
| Режим PWM выключения | Сигнал < 0,5 ВDC, короткое замыкание или скважность 0% |
| Частота PWM | 1–10 кГц |
| Ток потребления в режиме ожидания PWM | 7 мА |
| Режим аналогового включения | Вход DC > 0,25–8 ВDC или разомкнутая цепь между Analog DIM и DIM- |
| Диапазон входного напряжения аналогового диммирования | 0,25–1,3 ВDC |
| Максимальное напряжение управления | 8 В |
| Режим аналогового выключения | Вход < 0,2 ВDC или короткое замыкание |
| Ток потребления в режиме ожидания аналогового управления | 7 мА |
Защита
| Параметр | Значение |
| Короткое замыкание | Выключение питания; предохранитель размыкается |
| Перенапряжение | 100 В |
| Режим при перенапряжении | Постоянное выходное напряжение и отключение выходного тока с автоматическим восстановлением после устранения неисправности |
| Пониженное напряжение | Заявлено в составе защит серии |
Условия эксплуатации
| Параметр | Значение |
| Температура окружающей среды при работе | −40…+70°C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85°C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–50°C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 75 × 53 × 22,7 мм |
| Масса | 138 г |
| Монтажное исполнение | Проводное или штыревое исполнение в зависимости от модификации |
| Размер штыря | 1,0φ ±0,05 мм |
| Длина проводов | 100 ±10 мм |
Надёжность
| Параметр | Значение |
| MTBF | 12195,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1179,3 тыс. ч минимум по MIL-HDBK-217F (25°C) |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004 |
| Помехоустойчивость | BS EN/EN61547, BS EN/EN61000-4-2, 3, 4, 6, 8; уровень light industry; EAC TP TC 020 |
| Эмиссия | BS EN/EN55015; EAC TP TC 020 |
Упаковка
| Параметр | Значение |
| Количество в коробке | 100 шт. |
| Масса брутто упаковки | 14,8 кг |
| Объём упаковки | 0,83 куб. фута для типов (Blank) и (Blank) DA; 1,04 куб. фута для типов W и WDA |
Примечания
- Все параметры указаны при нормальном входном напряжении 12 ВDC, 24 ВDC, номинальной нагрузке, температуре 25°C и влажности 70% RH, если не оговорено иначе.
- Для типов (Blank) и W выходное напряжение должно повышаться на 3 В относительно входного DC-напряжения.
- Для типов (Blank)DA и WDA выходное напряжение должно повышаться на 12 В относительно входного DC-напряжения.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ.
- При выключенном диммировании выходное напряжение LDH снижается до уровня входного напряжения.
- Для достижения полной темноты светильник должен быть гашён при питании от входного напряжения.
- При питании от батареи устройство соответствует BS EN/EN55015 без дополнительных входных фильтров и конденсаторов.
- При питании от DC-шины требуется установка дополнительных элементов ЭМС-фильтра для соответствия BS EN/EN55015.
- Рекомендуемая схема входного и управляющего EMC-фильтра приведена в документе.
