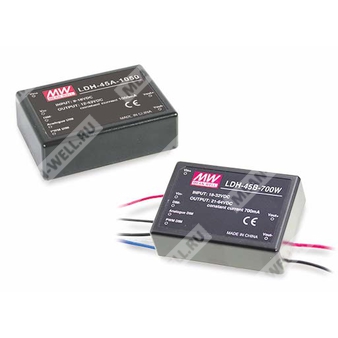

LDH-45A-500W - повышающий DC-DC драйвер постоянного тока для светодиодных цепочек с выходным током 500 мА.
Расшифровка партномера
| Позиция в обозначении | Значение |
| LDH | Серия повышающих DC-DC драйверов светодиодов |
| 45 | Номинальная мощность серии 45 Вт |
| A | Диапазон входного напряжения 9–18 ВDC |
| 500 | Номинальный выходной ток 500 мА |
| W | Исполнение с проводным подключением и PWM + аналоговым диммированием |
Краткое описание
LDH-45A-500W представляет собой герметизированный повышающий преобразователь постоянного тока, предназначенный для питания светодиодных цепочек стабилизированным током 500 мА. Устройство рассчитано на работу от источников 9–18 ВDC и обеспечивает высокое выходное напряжение для последовательного включения светодиодов. Поддерживаются функции PWM-диммирования, аналогового диммирования и дистанционного включения/выключения.
Особенности
- Повышающий DC-DC преобразователь.
- Стабилизация выходного тока: 500 мА.
- Выходное напряжение светодиодной цепочки до 86 ВDC для исполнения A-типа.
- Максимальная выходная мощность: 43 Вт.
- Максимальный КПД: 90%.
- PWM-диммирование и дистанционное ВКЛ/ВЫКЛ.
- Аналоговое диммирование и дистанционное ВКЛ/ВЫКЛ.
- Защита от короткого замыкания, перенапряжения и пониженного напряжения.
- Охлаждение за счёт естественной конвекции.
- Полная герметизация компаундом.
Сведения по обозначению исполнения
Для данной модели используется исполнение A, что соответствует диапазону входного напряжения 9–18 ВDC. Для варианта с индексом W применяется проводное подключение и PWM + аналоговое диммирование. Таким образом, LDH-45A-500W — это проводное исполнение серии LDH-45 с током 500 мА и входом 9–18 ВDC.
Электрические параметры
| Параметр | Значение |
| Номинальный ток | 500 мА |
| Диапазон выходного напряжения | 12–86 ВDC |
| Диапазон входного напряжения | 9–18 ВDC |
| Номинальная мощность | 43 Вт |
| Максимальная эффективность | 90% |
| Пульсации и шум, максимум | 2.5 Вп-п |
| Входной ток DC, тип. | 2.8 А |
| Максимальное выходное напряжение без нагрузки | 100 В |
| Точность выходного тока | ±5% при входе 12 ВDC |
PWM-диммирование и дистанционное ВКЛ/ВЫКЛ
| Параметр | Значение |
| Режим включения с диммированием | PWM-сигнал более 2–8 ВDC или разомкнутая цепь между выводами PWM DIM и DIM- |
| Режим выключения | PWM-сигнал менее 0.5 ВDC, короткое замыкание или скважность PWM равна 0% |
| Частота PWM-диммирования | 1–10 кГц |
| Потребляемый ток в режиме отключения, тип. | 7 мА при выключенном PWM-диммировании |
Аналоговое диммирование и дистанционное ВКЛ/ВЫКЛ
| Параметр | Значение |
| Режим включения с диммированием | Входное DC-напряжение более 0.25–8 ВDC или разомкнутая цепь между Analog DIM и DIM- |
| Диапазон входного напряжения диммирования | 0.25–1.3 ВDC |
| Максимальное рабочее напряжение | 8 В |
| Пояснение к регулировке | Выходной ток остаётся постоянным при изменении напряжения от 1.3 до 8 В |
| Режим выключения | DC-вход менее 0.2 ВDC или короткое замыкание |
| Потребляемый ток в режиме отключения, тип. | 7 мА при выключенном аналоговом диммировании |
Защиты
| Параметр | Значение |
| Короткое замыкание | Режим: выключение питания и срабатывание предохранителя |
| Перенапряжение | 100 В |
| Принцип восстановления при аварии | Постоянное выходное напряжение и отключение выходного тока; автоматическое восстановление после устранения неисправности |
Условия эксплуатации и окружающей среды
| Параметр | Значение |
| Рабочая температура | от -40 до +70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность хранения | от -40 до +85 °C, 10–95% RH |
| Температурный коэффициент | ±0.03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Рабочая высота/способ охлаждения | Охлаждение свободной конвекцией воздуха |
ЭМС
| Параметр | Значение |
| Помехоустойчивость | Соответствие BS EN/EN55015; EAC TP TC 020 |
| Эмиссия | Соответствие BS EN/EN61547, BS EN/EN61000-4-2, 3, 4, 6, 8; уровень light industry; EAC TP TC 020 |
Надёжность
| Параметр | Значение |
| MTBF | 12195.2K часов, минимум, Telcordia SR-332 (Bellcore); 1179.3K часов, минимум, MIL-HDBK-217F (25 °C) |
Габаритные и монтажные данные
| Параметр | Значение |
| Размеры | 75 × 53 × 22.7 мм (Д × Ш × В) |
| Масса | 138 г |
| Тип исполнения | Печатный/проводной вариант серии LDH-45 |
Упаковка
| Параметр | Значение |
| Упаковка | 100 шт./14.8 кг/0.83 куб. фута для исполнения (Blank) или W; 1.04 куб. фута для исполнения W или WDA |
Подключение выводов
| Номер вывода | Назначение |
| 1 | Vin+ — питание постоянного тока |
| 2 | Vin- — не подключать к Vout- |
| 3 | DIM- — GND сигнала диммирования, не подключать к Vout- или Vin- |
| 4 | Аналоговое диммирование / DALI- в зависимости от исполнения |
| 5 | PWM DIM — вход ВКЛ/ВЫКЛ и PWM-диммирования, оставить открытым если не используется |
| 6 | Vout- — подключение LED- |
| 7 | Vout+ — подключение LED+ |
Примечания
- Все параметры указаны при нормальном входном напряжении 12 ВDC или 24 ВDC, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не указано иное.
- Для исполнений (Blank) и W выходное напряжение должно превышать входное DC-напряжение на 3 В.
- Для исполнений (Blank)DA и WDA выходное напряжение должно превышать входное DC-напряжение на 12 В.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0.1 мкФ.
- При отключении диммирования выходное напряжение LDH снижается до уровня входного напряжения.
- Для получения полного затемнения светильника необходимо обеспечить его отключение при питании от входного напряжения.
- Положительный и отрицательный входные выводы должны быть подключены корректно; подача отрицательного напряжения не допускается.
- Из-за большого входного тока необходимо учитывать падение напряжения на проводах.
