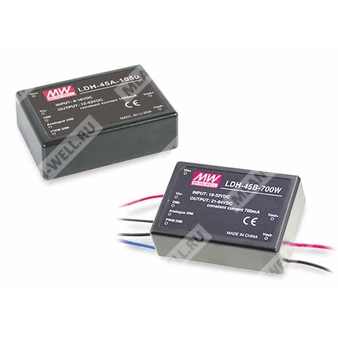

LDH-45A-700 - DC-DC повышающий драйвер постоянного тока для светодиодных цепочек 700 мА.
Расшифровка партномера
| Позиция в партномере |
Значение |
| LDH |
Серия повышающих DC-DC драйверов светодиодов |
| 45 |
Номинальная мощность класса 45 Вт |
| A |
Вариант исполнения A с входным диапазоном 9–18 В постоянного тока |
| 700 |
Номинальный выходной ток 700 мА |
Назначение и основные особенности
LDH-45A-700 представляет собой повышающий DC-DC преобразователь с режимом стабилизации тока, предназначенный для питания светодиодных сборок и линейных светодиодных цепочек от источника постоянного напряжения 9–18 В. Устройство формирует стабилизированный выходной ток 700 мА и допускает работу с широким диапазоном выходного напряжения в пределах, определяемых допустимым числом светодиодов и условиями входного питания.
- Повышающий DC-DC преобразователь для светодиодной нагрузки.
- Стабилизация выходного тока: 700 мА.
- Высокий КПД, до 90% для варианта 700 мА при 12 В входа и до 95% при 24 В входа.
- Поддержка PWM-диммирования и аналогового диммирования.
- Защиты: короткое замыкание, перенапряжение, пониженное напряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Полная заливка компаундом.
Таблица электрических параметров
Выход
| Параметр |
Значение |
| Номинальный выходной ток |
700 мА |
| Точность выходного тока |
±5% при входном напряжении 12 В |
| Диапазон выходного напряжения |
12–64 В постоянного тока |
| Выходное напряжение без нагрузки, максимальное |
75 В |
| Номинальная мощность |
44,8 Вт |
| Пульсации и шум, максимальные |
1,9 п-p |
| КПД |
90% |
Вход
| Параметр |
Значение |
| Номинальное входное напряжение |
12 В постоянного тока |
| Диапазон входного напряжения |
9–18 В постоянного тока |
| Потребляемый ток, тип. |
4,2 А |
| КПД |
90% |
PWM-диммирование и дистанционное включение/выключение
| Параметр |
Значение |
| Режим включения |
Сигнал PWM более 2–8 В постоянного тока или разомкнутая цепь между выводами PWM DIM и DIM- |
| Режим выключения |
Сигнал PWM менее 0,5 В постоянного тока, короткое замыкание или скважность PWM 0% |
| Диапазон частоты PWM |
1–10 кГц |
| Потребляемый ток в режиме ожидания, тип. |
7 мА при выключенном PWM-диммировании |
Аналоговое диммирование и дистанционное включение/выключение
| Параметр |
Значение |
| Режим включения |
Входное напряжение 0,25–8 В постоянного тока или разомкнутая цепь между Analog DIM и DIM- |
| Режим выключения |
Входное напряжение менее 0,2 В постоянного тока или короткое замыкание |
| Диапазон входного управляющего напряжения диммирования |
0,25–1,3 В постоянного тока |
| Максимальное рабочее управляющее напряжение |
8 В |
| Особенность регулирования |
Выходной ток остаётся постоянным при изменении управляющего напряжения от 1,3 до 8 В |
| Потребляемый ток в режиме ожидания, тип. |
7 мА при выключенном аналоговом диммировании |
Защиты
| Параметр |
Значение |
| Защита от короткого замыкания |
Режим отключения; восстановление после устранения неисправности |
| Защита от перенапряжения |
50 В максимальное |
| Поведение при перенапряжении |
Постоянное выходное напряжение и отключение выходного тока, автоматическое восстановление после устранения неисправности |
| Защита от пониженного напряжения |
Предусмотрена |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40…+70 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения и влажность |
-40…+85 °C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надёжность, размеры, масса и упаковка
| Параметр |
Значение |
| MTBF |
12195,2 тыс. ч, Telcordia SR-332 (Bellcore); 1179,3 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габариты |
75 × 53 × 22,7 мм |
| Масса |
138 г |
| Упаковка |
100 шт. / 14,8 кг / 0,83 CUFT |
Стандарты и соответствие
| Параметр |
Значение |
| Безопасность |
BS EN/EN61347-1, BS EN/EN61347-2-13, одобрено EAC TP TC 004 |
| ЭМС, излучение |
BS EN/EN55015, EAC TP TC 020 |
| ЭМС, помехоустойчивость |
BS EN/EN61547, BS EN/EN61000-4-2, 3, 4, 6, 8; уровень light industry; EAC TP TC 020 |
Конструктивное исполнение и выводы
Серия LDH-45A-700 поставляется в варианте с выводным исполнением PIN style. Для данной модификации применяется схема подключения с отдельными выводами питания, светодиодной нагрузки и управляющих сигналов диммирования. В документе также указаны wire style и DALI-исполнения для других вариантов серии, однако для LDH-45A-700 применим вариант A с PWM и аналоговым диммированием.
| Вывод |
Назначение |
| Vin+ |
Источник постоянного питания |
| Vin- |
Отрицательный вывод питания, не подключать к Vout- |
| DIM- |
Общий провод сигнала диммирования, не подключать к Vout- или Vin- |
| PWM DIM |
Включение/выключение и PWM-диммирование |
| Vout- |
Подключение LED- |
| Vout+ |
Подключение LED+ |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25 °C и влажности 70% RH.
- Для исполнений типа A и B выходное напряжение должно превышать входное примерно на 3 В.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ.
- При выключении диммирования выходное напряжение LDH снижается до уровня входного напряжения.
- Для получения полного затемнения светильник должен быть погашен при работе от входного напряжения.
- Для питания от батареи изделие соответствует BS EN/EN55015 без дополнительных входных фильтров и конденсаторов.
- Для питания от шины постоянного тока требуется установка дополнительных элементов EMC-фильтра для соответствия BS EN/EN55015.
- Негативное входное напряжение подавать запрещено.
- Из-за большого входного тока необходимо учитывать падение напряжения на проводах.
