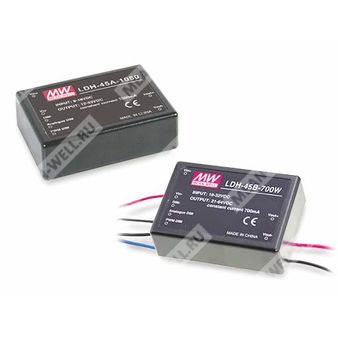

LDH-45A-700W - повышающий источник постоянного тока для питания светодиодных цепочек с PWM и аналоговым регулированием яркости.
Расшифровка партномера
| Обозначение | Расшифровка |
| LDH | Серия DC-DC step-up constant current LED driver |
| 45 | Номинальная мощность класса 45 Вт |
| A | Исполнение с входным диапазоном 9–18 В DC |
| 700 | Номинальный выходной ток 700 мА |
| W | Проводное исполнение, PWM + аналоговое диммирование |
Назначение и особенности
LDH-45A-700W представляет собой повышающий DC/DC преобразователь для светодиодных нагрузок с режимом стабилизации тока. Изделие предназначено для питания LED-цепочек при работе от источника постоянного напряжения 9–18 В DC. Для данной модификации обеспечивается номинальный выходной ток 700 мА. Поддерживаются функции PWM-диммирования, аналогового диммирования и дистанционного включения/выключения. Корпус полностью залит компаундом, охлаждение осуществляется за счёт свободной конвекции.
Основные свойства
- Повышающий преобразователь DC/DC.
- Стабилизация выходного тока: 700 мА.
- Широкий диапазон напряжения LED-строки.
- Высокий КПД.
- PWM-диммирование и аналоговое диммирование.
- Дистанционное ON/OFF управление.
- Защита от короткого замыкания, перенапряжения и пониженного напряжения.
- Охлаждение свободной конвекцией.
- Полная заливка компаундом.
Параметры изделия
| Модель | LDH-45A-700W |
| Тип | DC-DC повышающий драйвер светодиодов постоянного тока |
| Номинальная мощность | 44,8 Вт |
| Выходной ток | 700 мА |
| Точность выходного тока | ±5% при входе 12 В DC |
| Диапазон выходного напряжения | 12–64 В DC |
| Максимальное напряжение без нагрузки | 75 В |
| Максимальное перенапряжение | 75 В |
| Диапазон входного напряжения | 9–18 В DC |
| КПД | 90% |
| Входной ток DC | 4,2 А |
| Пульсации и шум | 1,9 пиково-пиковых |
Вход
| Номинальное входное напряжение | 12 В DC |
| Диапазон входного напряжения | 9–18 В DC |
| Входной ток | 4,2 А |
| Работа при 24 В DC | Не применяется для данной модификации A |
Выход
| Номинальный выходной ток | 700 мА |
| Диапазон выходного напряжения | 12–64 В DC |
| Максимальное напряжение холостого хода | 75 В |
| Номинальная выходная мощность | 44,8 Вт |
| Точность тока | ±5% при входе 12 В DC |
| Пульсации и шум | 1,9 пиково-пиковых |
Диммирование и дистанционное управление
| Режим управления | PWM-диммирование и аналоговое диммирование |
| Дистанционное включение/выключение | Поддерживается |
| Частота PWM-диммирования | 1–10 кГц |
| Уровень включения PWM | Сигнал PWM более 2–8 В DC или разомкнутая цепь между входами PWM DIM и DIM |
| Уровень отключения PWM | Сигнал PWM менее 0,5 В DC, короткое замыкание или скважность 0% |
| Ток собственного потребления в режиме отключения PWM | 7 мА |
| Диапазон входного напряжения аналогового диммирования | 0,25–1,3 В DC |
| Максимальное рабочее напряжение аналогового входа | 8 В |
| Уровень включения аналогового режима | Входной сигнал 0,25–8 В DC или разомкнутая цепь между Analog DIM и DIM |
| Уровень выключения аналогового режима | Менее 0,2 В DC или короткое замыкание |
| Ток собственного потребления в режиме отключения аналогового управления | 7 мА |
Защита
| Короткое замыкание | Power OFF и срабатывание предохранителя |
| Перенапряжение | Постоянное выходное напряжение и отключение выходного тока с автоматическим восстановлением после устранения неисправности |
| Пониженное напряжение | Заявлено в составе защит |
Условия эксплуатации и хранения
| Рабочая температура | -40…+70 °C |
| Рабочая влажность | 20–90% RH без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электромагнитная совместимость
| Помехоэмиссия | Соответствие BS EN/EN55015; EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61547, BS EN/EN61000-4-2, 3, 4, 6, 8; уровень light industry; EAC TP TC 020 |
Безопасность
| Стандарты безопасности | LVD BS EN/EN61347-1, BS EN/EN61347-2-13; EAC TP TC 004 |
Надёжность
| MTBF | 12195,2 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| MTBF | 1179,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Габариты | 75 × 53 × 22,7 мм |
| Масса | 138 г |
Упаковка
| Упаковка | 100 шт. / 14,8 кг / 0,83 CUFT для исполнения без литеры W и без литеры DA |
| Упаковка | 1,04 CUFT для исполнения W или WDA |
Конфигурация выводов
Исполнение LDH (PIN style)
| Номер вывода | Назначение |
| 1 | Vin+ — питание постоянного тока |
| 2 | Vin- — не подключать к Vout- |
| 3 | DIM- — для исполнения без литеры, общий провод сигнала диммирования; не подключать к Vout- или Vin- |
| 3 | DA- — для исполнения DA, DALI- сигнал |
| 4 | Analog DIM — для исполнения без литеры, вход ON/OFF и аналогового диммирования; оставить открытым, если не используется |
| 4 | DA+ — для исполнения DA, DALI+ сигнал |
| 5 | PWM DIM — вход ON/OFF и PWM-диммирования; оставить открытым, если не используется |
| 6 | Vout- — подключение LED- |
| 7 | Vout+ — подключение LED+ |
Примечания
- Все параметры заданы при нормальном входе 12 В DC или 24 В DC, номинальной нагрузке, температуре 25 °C и влажности 70% RH.
- Для исполнений без литеры W и для исполнения W выходное напряжение должно превышать входное напряжение DC на 3 В.
- Для исполнений без литеры DA и для исполнения WDA выходное напряжение должно превышать входное напряжение DC на 12 В.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ.
- При диммировании через PWM или аналоговый вход при разомкнутых выводах соответствующих цепей драйвер работает на номинальном токе без регулирования.
- При отключении диммирования выходное напряжение LDH-45 снижается до уровня входного напряжения.
- Для получения полного гашения светильника необходимо обеспечить отключение светильника при питании от входного напряжения.
- При питании от аккумулятора соответствие BS EN/EN55015 достигается без дополнительных входных фильтров и конденсаторов.
- При питании от шины постоянного тока требуется применение дополнительных элементов EMC-фильтра для соответствия BS EN/EN55015.
- Положительный и отрицательный входные выводы должны быть подключены корректно; подача отрицательного напряжения не допускается.
- Из-за большого входного тока необходимо учитывать падение напряжения на проводах.
- Допустима пайка волной при 265 °C в течение 5 с максимум, ручная пайка при 390 °C в течение 3 с максимум.
