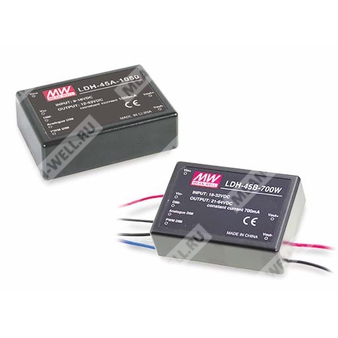

LDH-45B-350 - повышающий источник постоянного тока для светодиодных нагрузок с входом 18…32 ВDC.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| 1 | LDH | Серия DC/DC повышающих драйверов для светодиодов |
| 2 | 45 | Номинальная мощность серии 45 Вт |
| 3 | B | Входной диапазон 18…32 ВDC |
| 4 | 350 | Номинальный выходной ток 350 мА |
Назначение и особенности
LDH-45B-350 представляет собой DC/DC повышающий преобразователь с постоянным выходным током для питания светодиодных цепочек. Изделие рассчитано на работу от источников постоянного напряжения 18…32 ВDC и обеспечивает стабилизацию тока 350 мА при работе на светодиодную нагрузку. Серия предназначена для построения светотехнических систем с повышением выходного напряжения до требуемого уровня в пределах допустимого диапазона нагрузки.
Ключевые особенности:
- повышающий DC/DC преобразователь;
- стабилизация выходного тока 350 мА;
- выходное напряжение светодиодной цепи до 126 ВDC;
- высокий КПД до 95%;
- поддержка ШИМ-диммирования и аналогового диммирования, а также дистанционного включения/выключения;
- защита от короткого замыкания, перенапряжения и пониженного напряжения;
- охлаждение за счёт естественной конвекции;
- полная заливка компаундом;
- срок службы по MTBF свыше 1 179,3 тыс. ч по MIL-HDBK-217F при 25 °C.
Электрические параметры
| Параметр | Значение |
| Номинальный выходной ток | 350 мА |
| Допуск выходного тока | ±5% при входе 24 ВDC |
| Номинальная выходная мощность | 30,1 Вт |
| Пульсации и шум | 2,5 мВ п-п |
| Номинальное входное напряжение | 24 ВDC |
| Диапазон входного напряжения | 18…32 ВDC |
| КПД | 93% |
| Входной ток постоянного режима | 2,8 А тип. |
| Напряжение холостого хода | 100 В |
| Параметры защиты от перенапряжения | 100 В |
Диапазоны выходного напряжения для модификации B
| Партномер | Выходной диапазон |
| LDH-45B-350 | 12…86 ВDC |
Управление диммированием и включением
| Параметр | Значение |
| Способ управления | ШИМ-диммирование и аналоговое диммирование, дистанционное включение/выключение |
| Диапазон частоты ШИМ | 1…10 кГц |
| ШИМ-включение | Сигнал >2…8 ВDC или разомкнутая цепь между выводами PWM DIM и DIM |
| ШИМ-выключение | Сигнал <0,5 ВDC, короткое замыкание или скважность 0% |
| Ток потребления в режиме отключения при ШИМ | 7 мА тип. |
| Аналоговое включение | Сигнал >0,25…8 ВDC или разомкнутая цепь между Analog DIM и DIM |
| Диапазон входного напряжения управления | 0,25…1,3 ВDC |
| Максимальное рабочее напряжение управления | 8 В |
| Аналоговое выключение | Сигнал <0,2 ВDC или короткое замыкание |
| Ток потребления в режиме отключения при аналоговом управлении | 7 мА тип. |
Защиты
| Вид защиты | Реакция |
| Короткое замыкание | Режим выключения с обрывом предохранителя |
| Перенапряжение | Постоянное выходное напряжение и отключение выходного тока с автоматическим восстановлением после устранения неисправности |
| Пониженное напряжение | Указано в перечне защит серии |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | от -40 до +70 °C |
| Рабочая влажность | 20…90% RH без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
ЭМС
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55015; EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61547, BS EN/EN61000-4-2, 3, 4, 6, 8; уровень для light industry; EAC TP TC 020 |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | LVD BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004 |
MTBF
| Метод оценки | Значение |
| Telcordia SR-332 (Bellcore) | 12195,2 тыс. ч минимум |
| MIL-HDBK-217F (25 °C) | 1179,3 тыс. ч минимум |
Габаритные и массогабаритные данные
| Параметр | Значение |
| Размеры | 75 × 53 × 22,7 мм |
| Масса | 138 г |
| Упаковка | 100 шт./14,8 кг/0,83 CUFT для исполнения (Blank) type или (Blank) DA type; 1,04 CUFT для исполнения W type или WDA type |
Подключение и исполнение
Для исполнения B используется входной диапазон 18…32 ВDC. Документ также указывает варианты исполнения с различными способами подключения и диммирования: базовое исполнение, W-исполнение, DA-исполнение и WDA-исполнение. Для LDH-45B-350 в таблице механики указаны клеммы входа питания, выхода на LED, а также цепи управления DIM и PWM DIM в зависимости от типа исполнения.
Примечания
- Все параметры указаны при нормальном входном напряжении 12 ВDC / 24 ВDC, номинальной нагрузке, температуре 25 °C и влажности 70% RH.
- Для исполнений (Blank) и W выходное напряжение должно повышаться минимум на 3 В относительно входного напряжения постоянного тока.
- Для исполнений (Blank)DA и WDA выходное напряжение должно повышаться минимум на 12 В относительно входного напряжения постоянного тока.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ.
- При отключении по диммированию выходное напряжение LDH снижается до уровня входного напряжения.
- Для получения полного затемнения светильник должен быть отключён при питании от входного напряжения.
- При питании от аккумулятора соответствие BS EN/EN55015 обеспечивается без дополнительных входных фильтров и конденсаторов.
- При питании от DC-шины для соответствия BS EN/EN55015 необходимо добавить внешние элементы EMC-фильтра по рекомендованной схеме.
Условия пайки
| Параметр | Значение |
| Температура пайки волной | 265 °C, 5 с максимум |
| Ручная пайка | 390 °C, 3 с максимум |
