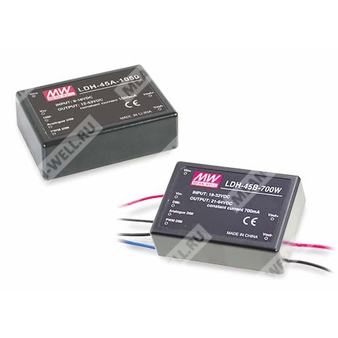

LDH-45B-350W - DC-DC повышающий драйвер светодиодов постоянного тока для питания светодиодных линеек от источника 24 В.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LDH | Серия DC-DC повышающих драйверов светодиодов постоянного тока |
| 45 | Номинальная мощность серии 45 Вт |
| B | Входной диапазон 18…32 В постоянного тока |
| 350 | Номинальный выходной ток 350 мА |
| W | Исполнение с проводным подключением и PWM/аналоговым диммированием |
Назначение и особенности
LDH-45B-350W представляет собой повышающий DC/DC преобразователь с режимом стабилизации выходного тока, предназначенный для питания светодиодных цепочек от низковольтного источника постоянного тока. Модель обеспечивает стабилизированный ток 350 мА, рассчитана на работу с широким диапазоном выходного напряжения и имеет высокий КПД. Для исполнения W предусмотрены проводные выводы, а управление яркостью реализуется через PWM и аналоговый сигнал.
Ключевые особенности
- Повышающий DC/DC преобразователь.
- Стабилизация выходного тока: 350 мА.
- Диапазон выходного напряжения: 12…86 В постоянного тока.
- КПД: до 93%.
- PWM-диммирование и дистанционное включение/выключение.
- Аналоговое диммирование и дистанционное включение/выключение.
- Защита от короткого замыкания, перенапряжения и пониженного напряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Полная герметизация.
- Исполнение W: проводной вывод.
Таблица расшифровки параметров серии
| Параметр | Значение |
| Серия | LDH-45 |
| Исполнение | B |
| Выходной ток | 350 мА |
| Тип подключения | W |
Выход
| Параметр | Значение |
| Номинальный выходной ток | 350 мА |
| Точность выходного тока | ±5% при входном напряжении 12 В постоянного тока |
| Диапазон выходного напряжения | 12…86 В постоянного тока |
| Напряжение холостого хода | 100 В максимум |
| Номинальная мощность | 30,1 Вт |
| Пульсации и шум | 2,5 Вп-п максимум |
| Выходное напряжение при выключенном диммировании | Падает до уровня входного напряжения |
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 24 В постоянного тока |
| Диапазон входного напряжения | 18…32 В постоянного тока |
| Входной ток постоянного тока | 2,1 А тип. |
| КПД | 93% |
Управление PWM и включением/выключением
| Параметр | Значение |
| Режим включения с диммированием | PWM-сигнал более 2…8 В постоянного тока или разомкнутая цепь между PWM DIM и DIM- |
| Режим выключения | PWM-сигнал менее 0,5 В постоянного тока, короткое замыкание или скважность PWM равна 0% |
| Диапазон частоты PWM | 1…10 кГц |
| Ток потребления в режиме отключения | 7 мА тип. |
| Тип управления | Дистанционное включение/выключение и PWM-диммирование |
Аналоговое диммирование и включение/выключение
| Параметр | Значение |
| Режим включения с диммированием | Входное напряжение 0,25…8 В постоянного тока или разомкнутая цепь между Analog DIM и DIM- |
| Режим выключения | Входное напряжение менее 0,2 В постоянного тока или короткое замыкание |
| Диапазон входного напряжения диммирования | 0,25…1,3 В постоянного тока |
| Максимальное рабочее напряжение | 8 В |
| Поведение выходного тока | Ток остается постоянным при изменении напряжения от 1,3 до 8 В |
| Ток потребления в режиме отключения | 7 мА тип. |
Защита
| Параметр | Значение |
| Короткое замыкание | Отключение питания, предохранитель размыкается |
| Перенапряжение | 100 В максимум |
| Перенапряжение выхода при работе | Ограничение выходного напряжения и отключение выходного тока, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2 G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 12195,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1179,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 75 × 53 × 22,7 мм (Д × Ш × В) |
| Масса | 138 г |
| Упаковка | 100 шт. / 14,8 кг / 0,83 CUFT для (Blank) или (Blank) DA типа; 1,04 CUFT для W или WDA типа |
Стандарты и ЭМС
| Параметр | Значение |
| Стандарты безопасности | LVD BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004 |
| Помехоустойчивость | BS EN/EN61547, BS EN/EN61000-4-2, 3, 4, 6, 8; уровень light industry; EAC TP TC 020 |
| Эмиссия | BS EN/EN55015; EAC TP TC 020 |
Монтаж и подключение
| Параметр | Значение |
| Исполнение | Проводное |
| Длина проводов | 100±10 мм |
| Размер провода | 8 мм |
| Примечание по выводам | DIM-: земля сигнала диммирования; не подключать к Vout- или Vin- |
Примечания
- Все параметры указаны при нормальном входном напряжении 12 В постоянного тока или 24 В постоянного тока, номинальной нагрузке, температуре 25 °C и влажности 70% RH.
- Для исполнений (Blank) и W выходное напряжение должно превышать входное DC-напряжение не менее чем на 3 В.
- Для исполнений (Blank)DA и WDA выходное напряжение должно превышать входное DC-напряжение не менее чем на 12 В.
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов, оконечной 0,1 мкФ параллельной емкостью.
- При диммировании ток Io изменяется в соответствии со скважностью PWM или с уровнем постоянного напряжения управления.
- При отсутствии диммирования ток Io работает на номинальном значении, если выводы Analog DIM и PWM DIM оставлены разомкнутыми.
- При диммировании в режиме «выключено» выходное напряжение LDH-45 падает до уровня входного напряжения; для полного затемнения светильник должен быть погашен при питании от входного напряжения.
- Подключение входных клемм должно быть выполнено с соблюдением полярности; обратное напряжение недопустимо.
- Из-за большого входного тока необходимо учитывать падение напряжения на проводах.
- Для питания от батареи дополнительный входной фильтр и конденсаторы не требуются для соответствия BS EN/EN55015.
- Для питания от DC-шины требуется установка дополнительных компонентов EMC-фильтра согласно рекомендованной схеме.
