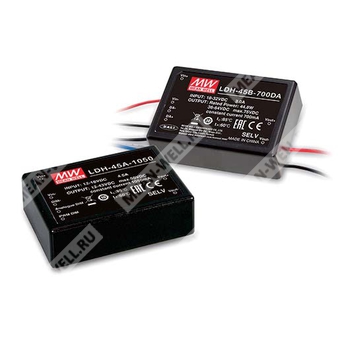

LDH-45B-350WDA - повышающий DC-DC драйвер постоянного тока для светодиодных цепочек с DALI-диммированием на проводном подключении.
Расшифровка партномера
| Позиция | Значение |
| LDH | Серия драйверов светодиодов DC-DC повышающего типа |
| 45 | Номинальная мощность класса 45 Вт |
| B | Диапазон входного напряжения 18…32 В постоянного тока |
| 350 | Номинальный выходной ток 350 мА |
| WDA | Проводное исполнение, DALI-диммирование |
Назначение и особенности
LDH-45B-350WDA представляет собой повышающий преобразователь постоянного тока с стабилизацией выходного тока, предназначенный для питания светодиодных цепочек при входном напряжении 18…32 В постоянного тока. Изделие обеспечивает номинальный выходной ток 350 мА, допускает DALI-диммирование, а также предназначено для монтажа и эксплуатации в промышленных светотехнических системах.
Особенности:
- Повышающий DC-DC преобразователь.
- Стабилизация выходного тока.
- Проводное исполнение.
- DALI-диммирование.
- Защиты: короткое замыкание, перенапряжение, пониженное напряжение.
- Охлаждение за счет свободной конвекции воздуха.
- Полная заливка компаундом.
- Диапазон выходного напряжения до 126 В постоянного тока.
Электрические параметры
| Параметр | Значение |
| Номинальный выходной ток | 350 мА |
| Диапазон выходного напряжения | 12…86 В постоянного тока |
| Номинальная выходная мощность | 30,1 Вт |
| Пульсации и шум, максимум | 2,5 В пик-пик |
| Диапазон входного напряжения | 18…32 В постоянного тока |
| КПД, максимум | 93% |
| Входной ток постоянный, тип. | 2,8 А |
| Перенапряжение, максимум | 100 В |
| Точность выходного тока, тип. | ±5% при входе 24 В постоянного тока |
Управление диммированием и включением
| Параметр | Значение |
| Тип управления диммированием | DALI |
| Режим дистанционного включения/выключения | Через цепь DALI |
| Диапазон входного напряжения управления | 0,25…1,3 В постоянного тока |
| Максимальное напряжение управления | 8 В |
| Уровень выключения по управляющему входу | <0,2 В постоянного тока или короткое замыкание |
| Ток собственного потребления в режиме отключения, тип. | 7 мА |
| Частота диммирования | 1…10 кГц |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Выключение выхода |
| Защита от перенапряжения | 100 В |
| Защита от пониженного напряжения | Предусмотрена |
| Поведение при перегрузке/аварии | Стабилизация выходного напряжения и отключение выходного тока с автоматическим восстановлением после устранения неисправности |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+70 °C |
| Температура хранения | -40…+85 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Соответствие стандартам и электромагнитная совместимость
| Параметр | Значение |
| Безопасность | BS EN/EN61347-1, BS EN/EN61347-2-13, одобрено EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61547, BS EN/EN61000-4-2, 3, 4, 6, 8; уровень light industry; EAC TP TC 020 |
Ресурс и надёжность
| Параметр | Значение |
| MTBF | 12195,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1179,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Габаритные размеры | 75 × 53 × 22,7 мм |
| Масса | 138 г |
Упаковка
| Параметр | Значение |
| Тара | 100 шт./14,8 кг/0,83 CUFT для исполнения (Blank) type или (Blank) DA type |
| Тара для исполнений W или WDA | 100 шт./14,8 кг/1,04 CUFT |
Примечания
- Все параметры указаны при нормальном входном напряжении 12 В постоянного тока или 24 В постоянного тока, номинальной нагрузке, температуре 25 °C и относительной влажности 70%.
- Для исполнений (Blank) и W выходное напряжение должно превышать входное напряжение на 3 В.
- Для исполнений (Blank)DA и WDA выходное напряжение должно превышать входное напряжение на 12 В.
- Пульсации и шум измеряются на частоте 20 МГц с применением 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ.
- При диммировании через PWM при отключении сигнал <0,5 В постоянного тока, либо короткое замыкание, либо скважность 0% между выводами PWM DIM и DIM.
- При аналоговом диммировании режим включения активируется при входном сигнале >0,25…8 В постоянного тока или при разомкнутой цепи между Analog DIM и DIM.
- Для полного затемнения светильника при отключении диммирования необходимо обеспечить выключение светильника по входному напряжению.
- Полярность входа должна быть соблюдена, отрицательное входное напряжение не допускается.
- Из-за большого входного тока необходимо учитывать падение напряжения на проводах, чтобы обеспечить корректную работу источника питания.
- Для питания от аккумулятора дополнительный входной фильтр и конденсаторы не требуются при соблюдении BS EN/EN55015.
- Для питания от DC-шины необходимо применять дополнительные элементы EMC-фильтра согласно рекомендованной схеме.
