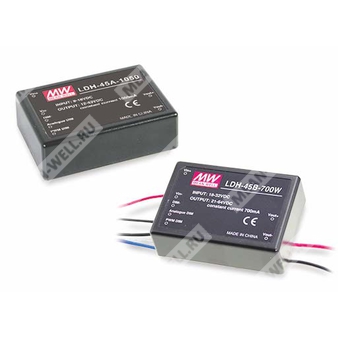

LDH-45B-500 - DC/DC повышающий источник тока для питания светодиодных светодиодных цепочек.
Назначение: импульсный повышающий LED-драйвер постоянного тока для питания светодиодных сборок от источника постоянного напряжения 18–32 В.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LDH | Серия DC/DC step-up constant current LED driver |
| 45 | Номинальная мощность 45 Вт |
| B | Исполнение с входным диапазоном 18–32 В постоянного тока |
| 500 | Номинальный выходной ток 500 мА |
Общее описание
LDH-45B-500 представляет собой герметизированный повышающий DC/DC преобразователь с постоянным выходным током, предназначенный для построения светодиодных систем освещения. Устройство обеспечивает стабилизацию тока светодиодной нагрузки на уровне 500 мА, поддерживает высокий КПД и допускает как PWM, так и аналоговое диммирование. Для данной модификации предусмотрено входное питание 18–32 В DC, а диапазон выходного напряжения составляет 21–86 В DC.
Ключевые особенности
- Повышающий DC/DC преобразователь.
- Стабилизация выходного тока: 500 мА.
- Диапазон выходного напряжения: 21–86 В DC.
- Максимальная выходная мощность: 43 Вт.
- Максимальный КПД: 94%.
- PWM-диммирование и удалённое включение/выключение.
- Аналоговое диммирование и удалённое включение/выключение.
- Защита от короткого замыкания, перенапряжения и пониженного напряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Полная герметизация.
Таблица параметров: выход
| Параметр | Значение |
| Номинальный выходной ток | 500 мА |
| Точность выходного тока | ±5% при входном напряжении 24 В DC |
| Диапазон выходного напряжения | 21–86 В DC |
| Напряжение холостого хода | 100 В |
| Максимальная выходная мощность | 43 Вт |
| Пульсации и шум | 1,7 Вp-p |
Таблица параметров: вход
| Параметр | Значение |
| Номинальное входное напряжение | 24 В DC |
| Диапазон входного напряжения | 18–32 В DC |
| Потребляемый ток | 2,1 А |
| КПД | 94% |
Таблица параметров: диммирование и управление
| Параметр | Значение |
| Удалённое включение/выключение | Имеется |
| PWM-диммирование | Поддерживается |
| Диапазон частоты PWM | 1–10 кГц |
| Состояние включения по PWM | Сигнал >2–8 В DC или разомкнутая цепь между выводами PWM DIM и DIM- |
| Состояние выключения по PWM | Сигнал <0,5 В DC или короткое замыкание, либо скважность 0% |
| Ток потребления в режиме выключения PWM | 7 мА |
| Аналоговое диммирование | Поддерживается |
| Диапазон входного напряжения аналогового управления | 0,25–1,3 В DC |
| Максимальное напряжение управления | 8 В |
| Состояние включения по аналоговому входу | Сигнал >0,25–8 В DC или разомкнутая цепь между Analog DIM и DIM- |
| Состояние выключения по аналоговому входу | Сигнал <0,2 В DC или короткое замыкание |
| Ток потребления в режиме выключения аналогового управления | 7 мА |
| Поведение тока нагрузки | Ток остаётся постоянным при изменении напряжения управления от 1,3 до 8 В |
Таблица параметров: защиты
| Параметр | Значение |
| Защита от короткого замыкания | Режим отключения выхода с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения | Константное выходное напряжение с отключением выходного тока, автоматическое восстановление после устранения неисправности |
| Защита от пониженного напряжения | Указана в перечне защит |
Таблица параметров: условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Таблица параметров: безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, одобрено |
| Эмиссия ЭМС | Соответствие BS EN/EN55015; EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61547, BS EN/EN61000-4-2,3,4,6,8; уровень light industry; EAC TP TC 020 |
Таблица параметров: надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 12195,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1179,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 75 × 53 × 22,7 мм (Д × Ш × В) |
| Масса | 138 г |
| Упаковка | 100 шт. / 14,8 кг / 0,83 ft³ для (Blank) type или (Blank) DA type; 1,04 ft³ для W type или WDA type |
Таблица параметров: исполнение и совместимость
| Параметр | Значение |
| Семейство | LDH-45 series |
| Тип | Повышающий источник постоянного тока для светодиодов |
| Вариант исполнения | B |
| Выходной ток данного исполнения | 500 мА |
| Диапазон входного напряжения данного исполнения | 18–32 В DC |
| Требуемое превышение выходного напряжения над входным | Для (Blank) type и W type — не менее 3 В; для (Blank)DA type и WDA type — не менее 12 В |
Механические данные
Корпус: полностью герметизированный модуль.
Охлаждение: свободная конвекция воздуха.
Монтажные исполнения: пиновое и проводное, в зависимости от типа заказа.
Назначение выводов
| Номер вывода | Назначение |
| 1 | Vin+ |
| 2 | Vin- |
| 3 | DIM- |
| 4 | Analog DIM |
| 5 | PWM DIM |
| 6 | Vout- |
| 7 | Vout+ |
Примечания
- Все параметры указаны при нормальном входном напряжении 12 В DC или 24 В DC, номинальной нагрузке, температуре 25 °C и влажности 70% RH.
- Для типов (Blank) и W выходное напряжение должно превышать входное напряжение постоянного тока на 3 В.
- Для типов (Blank)DA и WDA выходное напряжение должно превышать входное напряжение постоянного тока на 12 В.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ.
- При диммировании PWM и аналоговом управлении неиспользуемые выводы оставляют неподключёнными.
- При снижении уровня управления до состояния выключения выходное напряжение LDH-45 падает до уровня входного напряжения.
- Для достижения полного затемнения светильник должен быть погашен уже при управляющем входном напряжении.
- При подключении полярность входных клемм должна соблюдаться строго; подача отрицательного напряжения недопустима.
- Из-за большого входного тока необходимо учитывать падение напряжения на проводниках.
- Для питания от аккумулятора дополнительных входных фильтров и конденсаторов не требуется при соблюдении BS EN/EN55015.
- При питании от DC-шины требуется установка дополнительных элементов EMC-фильтра для соответствия BS EN/EN55015.
