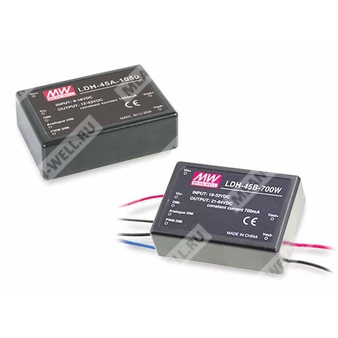

LDH-45B-500W - DC-DC повышающий источник тока для питания светодиодных цепочек с входом 18–32 В и выходом 500 мА.
Расшифровка партномера
| Позиция | Расшифровка |
| LDH | Серия DC-DC step-up constant current LED driver |
| 45 | Номинальный класс мощности 45 Вт |
| B | Входной диапазон 18–32 В DC |
| 500 | Номинальный выходной ток 500 мА |
| W | Исполнение с проводным подключением и ШИМ + аналоговым диммированием |
Назначение и принцип работы
LDH-45B-500W представляет собой повышающий DC-DC светодиодный драйвер с постоянным выходным током. Изделие предназначено для питания последовательных светодиодных цепочек от источника постоянного напряжения 18–32 В DC и поддерживает стабилизацию тока на уровне 500 мА. Модель относится к серии LDH-45 и предназначена для применения в светотехнических системах, где требуется повышающий преобразователь с регулированием яркости.
Основные особенности
- Повышающий DC-DC преобразователь.
- Стабилизация выходного тока: 500 мА.
- Диапазон выходного напряжения: 21–86 В DC.
- Максимальное напряжение холостого хода: 100 В.
- Высокий КПД: до 94%.
- Поддержка ШИМ-диммирования и аналогового диммирования.
- Удалённое включение/выключение.
- Защита от короткого замыкания, перенапряжения и пониженного напряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Полная герметизация.
- Вариант W — проводное исполнение.
Технические параметры
| Параметр | Значение |
| Номинальная мощность | 43 Вт |
| Выходной ток | 500 мА |
| Точность выходного тока | ±5% при входе 12 В DC; ±5% при входе 24 В DC |
| Диапазон выходного напряжения | 21–86 В DC |
| Максимальное напряжение холостого хода | 100 В |
| Пульсации и шум | 1,7 В пик-пик |
| Входное номинальное напряжение | 24 В DC |
| Диапазон входного напряжения | 18–32 В DC |
| КПД | 94% |
| Ток потребления по входу | 2,1 А |
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 24 В DC |
| Диапазон входного напряжения | 18–32 В DC |
| Точность по выходному току | ±5% при 24 В DC |
| Входной ток | 2,1 А |
| Условия применения | Нормальный вход: 12 В DC, 24 В DC; нагрузка номинальная; температура 25℃; влажность 70% RH |
Выход
| Параметр | Значение |
| Номинальный выходной ток | 500 мА |
| Диапазон выходного напряжения | 21–86 В DC |
| Максимальное напряжение холостого хода | 100 В |
| Номинальная выходная мощность | 43 Вт |
| Пульсации и шум | 1,7 В пик-пик |
Регулирование яркости и дистанционное управление
| Параметр | Значение |
| ШИМ-диммирование | Сигнал 2–8 В DC или разомкнутая цепь — включение; менее 0,5 В DC, короткое замыкание или скважность 0% — выключение |
| Частота ШИМ | 1–10 кГц |
| Ток потребления в режиме выключения по ШИМ | 7 мА |
| Аналоговое диммирование | Вход 0,25–8 В DC или разомкнутая цепь — включение; менее 0,2 В DC или короткое замыкание — выключение |
| Диапазон входного напряжения аналогового диммирования | 0,25–1,3 В DC |
| Максимальное рабочее напряжение управляющего входа | 8 В |
| Ток потребления в режиме выключения по аналоговому входу | 7 мА |
| Особенность регулирования | Выходной ток остаётся постоянным при изменении управляющего напряжения от 1,3 до 8 В |
Защита
| Параметр | Значение |
| Короткое замыкание | Режим: отключение питания; тип защиты: Power OFF и fuse open |
| Перенапряжение | Максимум 100 В |
| Перенапряжение по выходу | Режим: постоянное выходное напряжение и отключение выходного тока; автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+70℃ |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85℃ |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03%/℃ (0…50℃) |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, общий цикл 60 мин по осям X, Y, Z |
Механические параметры
| Параметр | Значение |
| Габариты | 75 × 53 × 22,7 мм |
| Масса | 138 г |
| Тип исполнения | W — проводное исполнение |
| Подключение | Провода, длина около 100 ±10 мм |
Надёжность
| Параметр | Значение |
| MTBF | 12195,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1179,3 тыс. ч минимум по MIL-HDBK-217F (25℃) |
Упаковка
| Параметр | Значение |
| Упаковка | 100 шт./14,8 кг/0,83 куб. фута для исполнения без W; 1,04 куб. фута для исполнения W или WDA |
Применение
- Светодиодные светильники и модули с последовательным включением светодиодов.
- Системы с питанием от источников 18–32 В DC.
- Схемы, требующие регулирования яркости ШИМ или аналоговым сигналом.
- Устройства с требованием повышающего преобразования и постоянного тока.
Примечания
| № | Содержание |
| 1 | Все параметры указаны при нормальном входе 12 В DC или 24 В DC, номинальной нагрузке, температуре 25℃ и влажности 70% RH. |
| 2 | Исполнение без обозначения и исполнение W: выходное напряжение должно повышаться на 3 В относительно входного постоянного напряжения. |
| 3 | Исполнение без обозначения DA и исполнение WDA: выходное напряжение должно повышаться на 12 В относительно входного постоянного напряжения. |
| 4 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной резистированной конденсатором 0,1 мкФ. |
