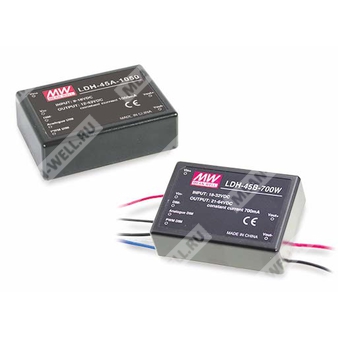

LDH-45B-700 - повышающий DC/DC драйвер светодиодов с постоянным током 700 мА для питания светодиодных цепочек.
Расшифровка партномера
| Позиция в обозначении | Значение |
| LDH | Серия повышающих DC/DC драйверов светодиодов |
| 45 | Серия с номинальной мощностью класса 45 Вт |
| B | Версия с диапазоном входного напряжения 18–32 ВDC |
| 700 | Номинальный выходной ток 700 мА |
Назначение и особенности
LDH-45B-700 представляет собой полностью герметизированный повышающий DC/DC преобразователь с постоянным выходным током для питания светодиодных сборок и длинных светодиодных цепочек. Устройство рассчитано на работу от источника постоянного напряжения 18–32 ВDC и обеспечивает стабилизированный ток 700 мА при формировании выходного напряжения в широком диапазоне.
Основные особенности:
- Повышающий DC/DC преобразователь для светодиодных нагрузок.
- Постоянный выходной ток 700 мА.
- Диапазон выходного напряжения для данной модификации: 21–64 ВDC.
- Максимальная выходная мощность: 44,8 Вт.
- Высокий КПД: до 95%.
- Управление диммированием PWM и аналоговым методом, а также дистанционное включение/выключение.
- Защиты: короткое замыкание, перенапряжение, пониженное напряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Полная заливка компаундом.
- Исполнение для монтажа на стороне устройства в вариантах pin type или wire type в зависимости от модификации.
Электрические параметры
Выход
| Параметр | Значение |
| Номинальный ток | 700 мА |
| Диапазон выходного напряжения | 21–64 ВDC |
| Предел напряжения холостого хода | 75 В |
| Номинальная мощность | 44,8 Вт |
| Точность выходного тока | ±5% при входе 24 ВDC |
| Пульсации и шум | 1,9 Вp-p |
| КПД | 95% |
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 24 ВDC |
| Диапазон входного напряжения | 18–32 ВDC |
| Входной ток постоянного режима | 2,1 А |
Управление ШИМ и включением/выключением
| Параметр | Значение |
| Режим включения | Сигнал PWM более 2–8 ВDC или разомкнутая цепь между выводами PWM DIM и DIM- |
| Режим выключения | Сигнал PWM менее 0,5 ВDC, короткое замыкание или скважность 0% между выводами PWM DIM и DIM- |
| Диапазон частоты ШИМ | 1–10 кГц |
| Ток собственного потребления в режиме отключения | 7 мА при выключенном ШИМ-диммировании |
Аналоговое диммирование и включение/выключение
| Параметр | Значение |
| Режим включения | Вход DC более 0,25–8 ВDC или разомкнутая цепь между Analog DIM и DIM- |
| Режим выключения | Вход DC менее 0,2 ВDC или короткое замыкание между Analog DIM и DIM- |
| Диапазон входного напряжения диммирования | 0,25–1,3 ВDC |
| Максимальное рабочее напряжение управления | 8 В; выходной ток остаётся постоянным при изменении управляющего напряжения от 1,3 до 8 В |
| Ток собственного потребления в режиме отключения | 7 мА при выключенном аналоговом диммировании |
Защиты
| Параметр | Значение |
| Короткое замыкание | Режим: отключение выходного тока; восстановление — автоматическое после устранения неисправности |
| Перенапряжение | 146 В |
| Пониженное напряжение | Предусмотрено |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −40…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Температура пайки | Пайка волной: 265 °C, 5 с максимум; ручная пайка: 390 °C, 3 с максимум |
ЭМС
| Параметр | Значение |
| ЭМС-помехоэмиссия | Соответствует BS EN/EN55015; EAC TP TC 020 |
| ЭМС-устойчивость | Соответствует BS EN/EN61547, BS EN/EN61000-4-2, 3, 4, 6, 8; уровень light industry; EAC TP TC 020 |
Надёжность
| Параметр | Значение |
| MTBF | 12195,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1179,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и монтаж
| Параметр | Значение |
| Размеры | 75 × 53 × 22,7 мм (Д × Ш × В) |
| Типоразмер | Полностью герметизированный модуль |
| Позиционирование выводов | Pin style или wire style в зависимости от исполнения |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 138 г |
| Групповая упаковка | 100 шт. / 14,8 кг |
| Объём упаковки | 0,83 куб. фута для (Blank) type или (Blank) DA type; 1,04 куб. фута для W type или WDA type |
Описание выводов
Вариант с контактными выводами:
| Номер вывода | Назначение |
| 1 | Vin+ — питание постоянного тока |
| 2 | Vin− — не подключать к Vout− |
| 3 | DIM− или DA− в зависимости от исполнения |
| 4 | Analog DIM или DA+ |
| 5 | PWM DIM |
| 6 | Vout− — подключение светодиодной нагрузки |
| 7 | Vout+ — подключение светодиодной нагрузки |
Вариант с проводами:
| Цвет / вывод | Назначение |
| Vin+ (красный) | Питание постоянного тока |
| Vin− (чёрный) | Не подключать к Vout− |
| DIM− (чёрный) | GND сигнала диммирования, не подключать к Vout− или Vin− |
| DA− (белый) | DALI−, только для WDA type |
| Analog DIM (белый) | Вход аналогового диммирования и включения/выключения |
| DA+ (синий) | DALI+, только для WDA type |
| PWM DIM (синий) | Вход ШИМ-диммирования и включения/выключения |
| Vout− (чёрный) | Подключение светодиодной нагрузки |
| Vout+ (красный) | Подключение светодиодной нагрузки |
Примечания
- Все параметры указаны при нормальном входном напряжении 12 ВDC или 24 ВDC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
- Варианты (Blank) и W должны иметь выходное напряжение выше входного DC-напряжения на 3 В.
- Варианты (Blank)DA и WDA должны иметь выходное напряжение выше входного DC-напряжения на 12 В.
- Пульсации и шум измеряются на частоте полосы 20 МГц с применением 12-дюймовой витой пары, оконеченной параллельным конденсатором 0,1 мкФ.
- При отсутствии диммирования выходной ток соответствует номинальному значению, если выводы Analog DIM и PWM DIM оставлены разомкнутыми.
- При отключении диммирования выходное напряжение LDH снижается до уровня входного напряжения.
- Для получения полного выключения светильник должен обеспечивать отсутствие свечения при питании от входного напряжения.
- Полярность входа должна быть соблюдена; подача отрицательного напряжения на вход не допускается.
- Из-за значительного входного тока необходимо учитывать падение напряжения на проводах.
- Для исполнения DALI указана поддержка протокола DALI с 16 группами и 64 адресами.
- Минимальный уровень диммирования для DALI составляет около 8% выходного сигнала.
- Кривая диммирования DALI соответствует кривой 10 кГц.
- Если модуль питается от аккумулятора, он соответствует BS EN/EN55015 без дополнительных входных фильтров и конденсаторов.
- Если модуль питается от DC-шины, для соответствия BS EN/EN55015 требуется установка дополнительных элементов EMC-фильтра согласно рекомендуемой схеме.
