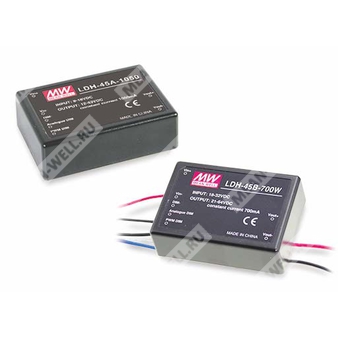

LDH-45B-700W
LDH-45B-700W - повышающий DC/DC драйвер постоянного тока для светодиодных цепочек с аналоговым и PWM-регулированием.
Расшифровка партномера
| Позиция | Расшифровка |
| LDH | Серия повышающих DC/DC драйверов постоянного тока для светодиодов |
| 45 | Номинальная мощность серии 45 Вт |
| B | Диапазон входного напряжения 18…32 В постоянного тока |
| 700 | Номинальный выходной ток 700 мА |
| W | Исполнение с проводным подключением |
Назначение и особенности
LDH-45B-700W представляет собой повышающий DC/DC преобразователь и драйвер светодиодов с постоянным выходным током 700 мА. Устройство предназначено для питания светодиодных строк с повышением выходного напряжения относительно входного, при этом обеспечивается стабилизация тока нагрузки.
Ключевые особенности:
- повышающий DC/DC преобразователь;
- постоянный выходной ток 700 мА;
- широкий диапазон выходного напряжения для светодиодной строки;
- высокий КПД;
- PWM- и аналоговое диммирование, а также дистанционное включение/выключение;
- защита от короткого замыкания, перенапряжения и пониженного напряжения;
- охлаждение за счет свободной конвекции воздуха;
- полная герметизация заливкой;
- проводное исполнение серии W.
Основные параметры
| Параметр | Значение |
| Серия | LDH-45 |
| Исполнение | B |
| Номинальный выходной ток | 700 мА |
| Номинальная мощность | 44,8 Вт |
| Тип преобразования | Повышающий DC/DC |
| Тип стабилизации | Постоянный ток |
| Максимальный КПД | 95% |
| Выходная пульсация и шум, макс. | 1,9 п-п |
| Напряжение холостого хода, макс. | 75 В |
| Максимальное перенапряжение на выходе | 75 В |
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 24 В постоянного тока |
| Диапазон входного напряжения | 18…32 В постоянного тока |
| Пусковой диапазон по входу | 18…32 В постоянного тока |
| Входной ток при 24 В, тип. | 2,1 А |
| Работа при 12 В входа | Не предназначено для данной модификации |
Выход
| Параметр | Значение |
| Выходной ток | 700 мА |
| Диапазон выходного напряжения | 21…64 В постоянного тока |
| Диапазон выходного напряжения при контроле DALI | 24…64 В постоянного тока |
| Диапазон выходного напряжения без нагрузки, макс. | 75 В |
| Погрешность выходного тока | ±5% при входном напряжении 24 В постоянного тока |
| Выходная пульсация и шум, макс. | 1,9 п-п |
| Порог снижения нагрузки по температуре | См. кривую дерating |
Регулирование и управление
| Параметр | Значение |
| PWM-диммирование | Есть |
| Аналоговое диммирование | Есть |
| Дистанционное включение/выключение | Есть |
| Частота PWM-сигнала | 1…10 кГц |
| Входной уровень для включения при PWM | >2…8 В постоянного тока или разомкнутая цепь |
| Входной уровень для выключения при PWM | <0,5 В постоянного тока, короткое замыкание или скважность 0% |
| Ток собственного потребления в режиме выключения PWM | 7 мА тип. |
| Входной уровень для включения при аналоговом управлении | >0,25…8 В постоянного тока или разомкнутая цепь |
| Диапазон управляющего напряжения аналогового диммирования | 0,25…1,3 В постоянного тока |
| Максимальное напряжение управления | 8 В |
| Характер изменения тока при изменении управляющего напряжения | Ток нагрузки остается постоянным при изменении напряжения от 1,3 до 8 В |
| Входной уровень для выключения при аналоговом управлении | <0,2 В постоянного тока или короткое замыкание |
| Ток собственного потребления в режиме выключения аналогового управления | 7 мА тип. |
| Сигнал управления DALI | Только для DA-исполнения, для данной модификации W не применяется |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Есть |
| Защита от перенапряжения | Есть |
| Защита от пониженного напряжения | Есть |
| Тип защиты от КЗ | Отключение выходного тока |
| Тип защиты от перенапряжения | Постоянное выходное напряжение и отключение выходного тока, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+70 °C |
| Температурная кривая снижения нагрузки | До 100% при низких температурах, с ограничением в зоне повышения температуры; см. график дерейтинг |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C, в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, по осям X, Y, Z, суммарно 60 мин. на каждую ось |
| Охлаждение | Свободная конвекция воздуха |
Надежность
| Параметр | Значение |
| MTBF, Telcordia SR-332 (Bellcore) | 12195,2 тыс. ч, минимум |
| MTBF, MIL-HDBK-217F (25 °C) | 1179,3 тыс. ч, минимум |
Габариты и конструкция
| Параметр | Значение |
| Размеры | 75 × 53 × 22,7 мм |
| Масса | 138 г |
| Исполнение корпуса | Полностью залитый корпус |
| Подключение | Проводное |
| Способ монтажа | Непосредственное подключение к проводам |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 100 шт. |
| Масса упаковки | 14,8 кг |
| Объем упаковки | 1,04 куб. фута для W/WDA; 0,83 куб. фута для (Blank)/(Blank)DA |
Стандарты и соответствие
| Параметр | Значение |
| Безопасность | BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, одобрено |
| ЭМС по помехоэмиссии | BS EN/EN55015, EAC TP TC 020 |
| ЭМС по помехоустойчивости | BS EN/EN61547, BS EN/EN61000-4-2, 3, 4, 6, 8; уровень light industry; EAC TP TC 020 |
Примечания
1. Все параметры указаны при нормальном входном напряжении 12 В или 24 В постоянного тока, номинальной нагрузке, температуре 25 °C и относительной влажности 70%.
2. Для исполнений (Blank) и W выходное напряжение должно быть выше входного напряжения постоянного тока на 3 В.
3. Для исполнений (Blank)DA и WDA выходное напряжение должно быть выше входного напряжения постоянного тока на 12 В.
4. Пульсации и шум измеряются в полосе 20 МГц с применением 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ.
5. При диммировании ток нагрузки уменьшается пропорционально управляющему сигналу; при открытых выводах Analog DIM и PWM DIM устройство работает на номинальном токе без диммирования.
6. При полном отключении диммирования выходное напряжение LDH снижается до уровня входного напряжения; для полного затемнения светильник должен быть отключен по входу питания.
7. Необходимо правильно подключать входные клеммы; подача отрицательного напряжения на вход недопустима.
8. Из-за большого входного тока следует учитывать падение напряжения на проводниках, чтобы обеспечить корректную работу источника.
9. Для питания от аккумулятора дополнительных входных фильтров и конденсаторов не требуется при соблюдении требований по ЭМС.
10. При питании от DC-шины требуется применение дополнительных элементов ЭМС-фильтра согласно рекомендуемой схеме.
