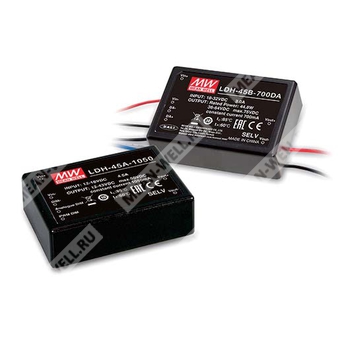

LDH-45B-700WDA
LDH-45B-700WDA - DC-DC повышающий источник стабилизированного тока для питания светодиодных линеек с DALI-диммированием.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LDH | Серия DC-DC повышающих источников тока для светодиодов |
| 45 | Номинальная мощность серии: 45 Вт |
| B | Диапазон входного напряжения 18–32 В постоянного тока |
| 700 | Номинальный выходной ток 700 мА |
| W | Проводное исполнение |
| DA | DALI-диммирование |
Назначение и принцип действия
LDH-45B-700WDA — это герметизированный повышающий DC-DC преобразователь постоянного тока со стабилизацией выходного тока, предназначенный для питания светодиодных нагрузок. Устройство обеспечивает формирование постоянного тока 700 мА при работе от источника 18–32 В DC и рассчитано на питание светодиодных цепочек с повышением выходного напряжения до 64 В DC в данной модификации.
Исполнение WDA относится к проводному варианту с поддержкой DALI-диммирования. Серия LDH-45 предусматривает также защиту от короткого замыкания, перенапряжения и пониженного напряжения, а охлаждение осуществляется за счёт свободной конвекции воздуха.
Основные особенности
- Повышающий DC-DC преобразователь с постоянным выходным током.
- Номинальный выходной ток: 700 мА.
- Диапазон выходного напряжения для LDH-45B-700WDA: 21–64 В DC.
- Максимальное напряжение холостого хода: 75 В.
- Высокий КПД: до 95%.
- DALI-диммирование для исполнения DA/WDA.
- Полная заливка компаундом, полностью герметизированное исполнение.
- Охлаждение естественной конвекцией.
- Защиты: короткое замыкание, перенапряжение, пониженное напряжение.
- Класс применения: светодиодные источники света и светильники.
Области применения
- Светодиодные светильники и линейные LED-модули.
- Архитектурная и функциональная подсветка.
- Промышленные светодиодные системы освещения.
- Системы с управлением яркостью по DALI.
Параметры
Выход
| Параметр | Значение |
| Номинальный выходной ток | 700 мА |
| Диапазон выходного напряжения | 21–64 В DC |
| Точность выходного тока | ±5% при входном напряжении 24 В DC |
| Пульсации и шум | 1,2 В p-p |
| Выходная мощность | 44,8 Вт |
| Напряжение холостого хода, максимум | 75 В |
| Напряжение защиты от перенапряжения, максимум | 75 В |
| Входной ток постоянный, тип. | 4,2 А |
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 24 В DC |
| Диапазон входного напряжения | 18–32 В DC |
| КПД | 95% |
Управление ШИМ-диммированием и включением/выключением
| Параметр | Значение |
| Режим включения при диммировании | Сигнал PWM > 2–8 В DC или разомкнутая цепь между PWM DIM и DIM- |
| Режим выключения | Сигнал PWM < 0,5 В DC, короткое замыкание или скважность PWM 0% |
| Частота ШИМ-диммирования | 1–10 кГц |
| Потребляемый ток в режиме отключения, тип. | 7 мА при выключенном ШИМ-диммировании |
Управление аналоговым диммированием и включением/выключением
| Параметр | Значение |
| Режим включения при диммировании | Вход DC > 0,25–8 В или разомкнутая цепь между Analog DIM и DIM- |
| Диапазон входного напряжения диммирования | 0,25–1,3 В DC |
| Максимальное рабочее напряжение | 8 В |
| Поведение выходного тока | Выходной ток остаётся постоянным при изменении напряжения от 1,3 В до 8 В |
| Режим выключения | Вход DC < 0,2 В или короткое замыкание |
| Потребляемый ток в режиме отключения, тип. | 7 мА при выключенном аналоговом диммировании |
Защита
| Параметр | Значение |
| Короткое замыкание | Режим отключения с восстановлением после устранения неисправности |
| Перенапряжение, максимум | 75 В |
| Поведение при перенапряжении | Стабилизация постоянного выходного напряжения и отключение выходного тока с автоматическим восстановлением |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | -40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по осям X, Y, Z в течение 60 мин на каждую |
Надёжность
| Параметр | Значение |
| MTBF | 12195,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1179,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Механические данные
| Параметр | Значение |
| Габариты | 75 × 53 × 22,7 мм (Д × Ш × В) |
| Масса | 138 г |
| Тип корпуса | Полностью залитый компаундом модуль |
Упаковка
| Параметр | Значение |
| Упаковка | 100 шт. / 14,8 кг / 0,83 куб. фута для (Blank) типа или (Blank) DA типа; 1,04 куб. фута для W типа или WDA типа |
Стандарты и соответствие
| Параметр | Значение |
| Безопасность | BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, одобрено |
| ЭМС — излучение | Соответствие BS EN/EN55015; EAC TP TC 020 |
| ЭМС — помехоустойчивость | Соответствие BS EN/EN61547, BS EN/EN61000-4-2, 3, 4, 6, 8; уровень light industry; EAC TP TC 020 |
Конфигурация выводов
Исполнение LDH (контактное)
| № вывода | Назначение |
| 1 | Vin+ — питание постоянного тока |
| 2 | Vin- — не подключать к Vout- |
| 3 | DIM- — общий провод сигнала диммирования; не подключать к Vout- или Vin- |
| 4 | Аналоговое диммирование: вход управления; для версии DA — DA- |
| 5 | PWM DIM — включение/выключение и ШИМ-диммирование |
| 6 | Vout- — подключение светодиодной цепи, минус |
| 7 | Vout+ — подключение светодиодной цепи, плюс |
Исполнение LDH (проводное)
| № вывода | Назначение |
| 1 | Vin+ (красный) — питание постоянного тока |
| 2 | Vin- (чёрный) — не подключать к Vout- |
| 3 | DIM- (чёрный) — общий провод сигнала диммирования; не подключать к Vout- или Vin-; для WDA — DA- (белый) |
| 4 | Аналоговое диммирование (белый); для WDA — DA+ (синий) |
| 5 | PWM DIM (синий) — включение/выключение и ШИМ-диммирование |
| 6 | Vout- (чёрный) — минус светодиодной цепи |
| 7 | Vout+ (красный) — плюс светодиодной цепи |
Примечания
- Все параметры указаны при нормальном входном напряжении 12 В DC или 24 В DC, номинальной нагрузке, температуре 25 °C и относительной влажности 70%.
- Для типов (Blank) и W выходное напряжение должно быть выше входного напряжения постоянного тока на 3 В.
- Для типов (Blank) DA и WDA выходное напряжение должно быть выше входного напряжения постоянного тока на 12 В.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, подключённой к параллельному конденсатору 0,1 мкФ.
- Для максимального выходного тока 700 мА необходимо учитывать падение напряжения на проводниках из-за большого входного тока.
- При выключении диммирования выходное напряжение LDH снижается до уровня входного напряжения. Для полного затемнения светильник должен быть погашен при управлении входным напряжением.
Эффективность в зависимости от числа светодиодов
| Модификация | Вход | Падение на светодиоде, тип. |
| LDH-45B-700WDA | 24 В DC | 3,43 В |
| Количество светодиодов | КПД, % |
| 7 | 95 |
| 10 | 95 |
| 13 | 94 |
| 16 | 93 |
| 19 | 92 |
