LDH-65-1050 - повышающий DC-DC драйвер постоянного тока для светодиодов мощностью 65 Вт.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| LDH |
Серия DC-DC повышающих драйверов светодиодов |
| 65 |
Номинальная мощность 65 Вт |
| 1050 |
Номинальный выходной ток 1050 мА |
Назначение и общая характеристика
LDH-65-1050 представляет собой DC-DC step-up преобразователь с режимом стабилизации выходного тока, предназначенный для питания светодиодных нагрузок от источников постоянного напряжения.
Устройство рассчитано на работу в широком диапазоне входного напряжения, обеспечивает повышающее преобразование и применяется в светотехнических системах постоянного тока.
Особенности
- Широкий диапазон входного напряжения: 9,5–32 В постоянного тока.
- Повышающий DC/DC преобразователь.
- Стабилизированный выходной ток: 1050 мА.
- Диапазон выходного напряжения до 60 В постоянного тока для данной модификации.
- Высокий КПД: до 95,5% при 24 В входного напряжения.
- Двухрежимное диммирование: 0–10 В и PWM.
- Защита от короткого замыкания и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Полная герметизация компаундом.
- Соответствие промышленным требованиям по электромагнитной совместимости и безопасности.
Области применения
- Светотехника от источников постоянного тока.
- Освещение от аккумуляторных источников.
- Портативные светильники.
- Светодиодные уличные светильники на солнечных батареях.
- Светодиодное освещение теплиц.
- Светодиодное освещение для низких пролетов.
Основные электрические параметры
| Параметр |
Значение |
| Номинальный выходной ток |
1050 мА |
| Диапазон выходного напряжения |
12,5–60 В постоянного тока |
| Точность тока |
±5% при входе 12 В и 24 В |
| Входное напряжение |
9,5–32 В постоянного тока |
| КПД |
91,5% при 12 В; 95,5% при 24 В |
| Потребляемый ток без нагрузки |
6,2 А при 12 В; 3,1 А при 24 В |
| Ток пульсаций |
5% от номинального тока |
| Номинальная мощность |
63,0 Вт |
Диммирование
| Параметр |
Значение |
| Функция диммирования |
Оставить не подключённой, если не используется |
| Тип управления |
1–3 кГц PWM сигнал или 0–10 В постоянного тока |
| Ток потребления в режиме отключения |
10 мА при отключении PWM-диммирования от 12 В |
| Минимальный уровень диммирования |
Около 8% |
Защита
| Параметр |
Значение |
| Короткое замыкание |
Выходное короткое замыкание приводит к повреждению источника питания |
| Перенапряжение |
Выходное напряжение поднимается до срабатывания OVP и затем снижается до уровня входного напряжения; восстановление после повторного включения питания |
Эксплуатационные параметры
| Параметр |
Значение |
| Рабочая влажность |
20–90% RH, без конденсации |
| Рабочая температура |
−40…+60 °C |
| Температура хранения и влажность |
−40…+85 °C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10–500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Средняя наработка на отказ |
9118,4 тыс. ч минимум по Telcordia TR/SR-332(Bellcore); 874,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
ЭМС и безопасность
| Параметр |
Значение |
| Эмиссия |
Соответствие BS EN/EN55015; EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61547, BS EN/EN61000-4-2, 3, 4, 6, 8; уровень light industry; EAC TP TC 020 |
| Стандарты безопасности |
BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004 |
Механические параметры
| Параметр |
Значение |
| Габариты |
75 × 53 × 22,7 мм |

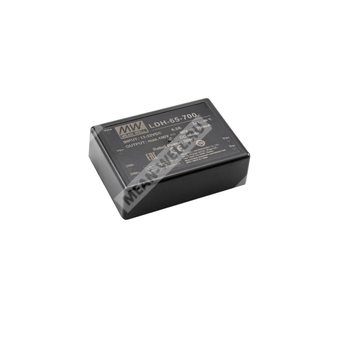

| Тип исполнения |
Вариант с выводами под пайку либо с проводами |
| Диаметр вывода |
1 ±0,05 мм |
| Размеры корпуса в чертежах |
53 мм по ширине, 75 мм по длине, 22,7 мм по высоте |
Подключение
| Номер вывода |
Назначение |
| 1 |
Вход питания Vin+ |
| 2 |
Вход питания Vin−, не подключать к Vout− |
| 3 |
Dim−, диммирование 2 в 1 |
| 4 |
Dim+, диммирование 2 в 1 |
| 5 |
Vout−, подключение светодиодной нагрузки |
| 6 |
Vout+, подключение светодиодной нагрузки |

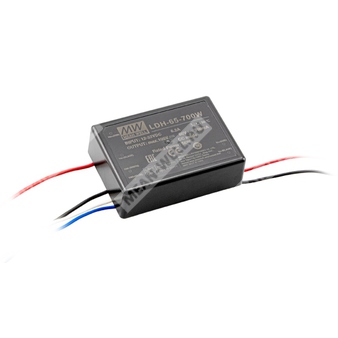

Исполнение с проводами
| Номер вывода |
Цвет провода |
Назначение |
| 1 |
Красный |
Vin+ |
| 2 |
Чёрный |
Vin−, не подключать к Vout− |
| 3 |
Белый |
Dim− |
| 4 |
Синий |
Dim+ |
| 5 |
Чёрный |
Vout− |
| 6 |
Красный |
Vout+ |
Примечания
- Все параметры указаны для нормального входа 12 В постоянного тока, номинальной нагрузки, температуры 25 °C и влажности 70% RH.
- Для режима без диммирования: выходное напряжение должно быть выше входного постоянного напряжения на 3 В.
- Для режима диммирования: выходное напряжение должно быть в 2 раза выше входного постоянного напряжения.
- Если входное напряжение падает ниже 11 В, выходной ток может снизиться более чем до 80% от номинального.
- Серия обеспечивает типичный срок службы более 35 000 часов при температуре корпуса, особенно в контрольной точке Tc, около 80 °C или ниже.
- Снижение допустимой температуры окружающей среды при высоте более 2000 м: 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.

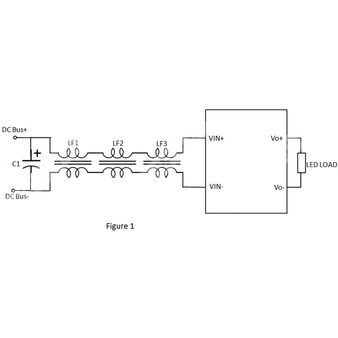

- Испытательная схема ЭМС BS EN/EN55015 основана на питании от постоянного тока с аккумуляторным источником.
Графические зависимости и рабочие характеристики
Зависимость КПД от числа светодиодов показана для входных напряжений 12 В и 24 В при Vf=3,15 В на светодиод.
Для модификации LDH-65-1050 при 12 В входа характерен рабочий диапазон нагрузки, соответствующий числу светодиодов в пределах, указанном на графиках серии; при 24 В КПД достигает 95,5% и сохраняется на высоком уровне в рабочем диапазоне.
Упаковка
| Параметр |
Значение |
| Масса |
Pin mounted style: 152 г; Lead wire style: 159 г |
| Упаковка |
Pin mounted style: 100 шт./15,2 кг/0,86 CUFT; Lead wire style: 100 шт./15,9 кг/1,07 CUFT |
