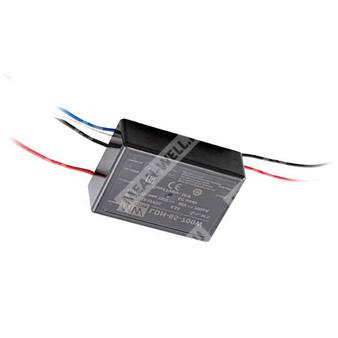

LDH-65-1050W - повышающий DC/DC светодиодный драйвер постоянного тока на 1050 мА для питания LED нагрузок.
Компонент LDH-65-1050W относится к серии LDH-65 компании Mean Well и представляет собой повышающий DC/DC драйвер светодиодов с выходом постоянного тока, предназначенный для питания светодиодных нагрузок от источников постоянного напряжения.
Расшифровка партномера
| Обозначение | Расшифровка |
| LDH | Серия повышающих DC/DC драйверов светодиодов Mean Well |
| 65 | Номинальная мощность серии 65 Вт |
| 1050 | Номинальный выходной ток 1050 мА |
| W | Исполнение с выводами на проводах |
Основные особенности
- Широкий диапазон входного постоянного напряжения: 9,5–32 В.
- Преобразователь постоянного тока постоянного тока с повышением напряжения.
- Выходной ток постоянный, номинал 1050 мА.
- Диапазон выходного напряжения для модели 1050 мА: 12,5–60 В.
- Высокий КПД, типовое значение до 96%.
- Функция диммирования 2 в 1: 0–10 В и ШИМ.
- Защита от короткого замыкания и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Полностью залитое исполнение.
- Тип корпуса: проводное исполнение.
- Номинальная мощность: 63,0 Вт.
Области применения
- Светильники на батарейном питании постоянного тока.
- Портативное освещение.
- Светодиодное уличное освещение.
- Светодиодное освещение теплиц.
- Светодиодное освещение low-bay.
Описание
Серия LDH-65 — это светодиодные драйверы постоянного тока мощностью 65 Вт с повышающим DC/DC преобразованием. Модель LDH-65-1050W рассчитана на питание от источников 9,5–32 В DC и обеспечивает стабилизированный выходной ток 1050 мА. Устройство предназначено для непосредственного подключения к светодиодным цепям и подходит для применения в системах освещения постоянного тока, где требуется компактный источник тока с высокой эффективностью и возможностью регулировки яркости.
Конструкция выполнена в полностью залитом корпусе с охлаждением посредством свободной конвекции, что обеспечивает пригодность для промышленного и наружного применения при соблюдении условий монтажа и теплового режима.
Параметры
Выход
| Параметр | Значение |
| Номинальный выходной ток | 1050 мА |
| Точность выходного тока | ±5% при входном напряжении 12 В DC и 24 В DC |
| Диапазон выходного напряжения | 12,5–60 В DC |
| Номинальная выходная мощность | 63,0 Вт |
| Пульсации выходного тока | 5% от номинального тока |
| Режим короткого замыкания | Выходное короткое замыкание приводит к повреждению источника питания |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9,5–32 В DC |
| Входной ток постоянного тока | 6,2 А при 12 В DC; 3,1 А при 24 В DC |
| КПД | 91,5% при 12 В DC; 95,5% при 24 В DC |
| Ток холостого хода | Не указан |
Диммирование
| Параметр | Значение |
| Функция регулировки яркости | 2 в 1 |
| Тип управляющего сигнала | 1–3 кГц, ШИМ 10 В или 0–10 В DC |
| Ток потребления в режиме выключения | 10 мА при отключении ШИМ-диммирования на 12 В DC |
| Минимальный уровень диммирования | Около 8% |
| Особенность на нулевом уровне диммирования | При 0 В DC или 0% ШИМ выходное напряжение примерно равно входному |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Есть |
| Защита от перенапряжения | 81–120 В |
| Действие при перенапряжении | Выходное напряжение поднимается до OVP, затем падает до уровня входного напряжения; восстановление после повторного включения |
Условия эксплуатации
| Параметр | Значение |
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | −40…+60 °C |
| Температура хранения | −40…+85 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Надежность и стандарты
| Параметр | Значение |
| MTBF | 9118,4 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 874,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Стандарты безопасности | BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004 |
| Эмиссия EMC | BS EN/EN55015, EAC TP TC 020 |
| Помехоустойчивость EMC | BS EN/EN61547, BS EN/EN61000-4-2, 3, 4, 6, 8; light industry level; EAC TP TC 020 |
Исполнение, размеры и упаковка
| Параметр | Значение |
| Габариты | 75 × 53 × 22,7 мм |
| Масса | Исполнение с выводами на корпусе: 152 г; исполнение с проводами: 159 г |
| Упаковка | 100 шт./15,2 кг/0,86 CUFT для исполнения с выводами; 100 шт./15,9 кг/1,07 CUFT для исполнения с проводами |
| Тип корпуса | Полностью залитый корпус, огнестойкий пластик 94V-0 |
| Охлаждение | Свободная конвекция воздуха |
Подключение

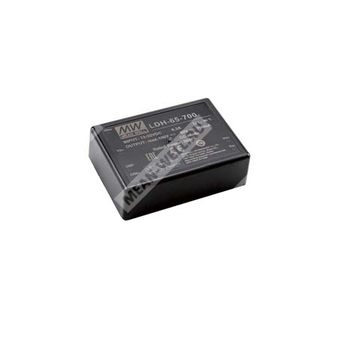

Для исполнения с выводами:
| Номер вывода | Назначение |
| 1 | Вход питания Vin+ |
| 2 | Вход питания Vin−, не подключать к Vout− |
| 3 | Dim−, вход диммирования 2 в 1 |
| 4 | Dim+, вход диммирования 2 в 1 |
| 5 | Vout−, подключение LED− |
| 6 | Vout+, подключение LED+ |
Для исполнения с проводами:
| Провод | Назначение |
| Красный Vin+ | Вход питания |
| Черный Vin− | Вход питания, не подключать к Vout− |
| Белый Dim− | Вход диммирования 2 в 1 |
| Синий Dim+ | Вход диммирования 2 в 1 |
| Черный Vout− | Подключение LED− |
| Красный Vout+ | Подключение LED+ |
Примечания
- Все параметры указаны при нормальном входном напряжении 12 В DC, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не оговорено иное.
- Для режима без диммирования выходное напряжение должно быть выше входного DC-напряжения на 3 В.
- Для режима диммирования выходное напряжение должно быть как минимум в 2 раза выше входного DC-напряжения.
- Если входное напряжение опускается ниже 11 В, выходной ток может снизиться более чем до 80% от номинального.
- Типовой срок службы серии превышает 35 000 часов при температуре корпуса, особенно в контрольной точке Tc, около 80 °C или ниже.
- Допустимое снижение температуры окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
- Испытательная схема EMC по BS EN/EN55015 основана на питании от DC-источника с батарейным источником.
- При применении от шины постоянного тока требуется установка дополнительных элементов EMC-фильтра по рекомендованной схеме.
- При отрицательной полярности входа или подаче отрицательного напряжения возможен выход из строя источника питания.
- Из-за большого входного тока необходимо учитывать падение напряжения на проводах.
- При диммировании до выключения выходное напряжение драйвера падает до уровня входного напряжения; для полного отключения света следует гасить светильник на уровне входного питания.
Полные параметры модели LDH-65-1050W подтверждают её применение как повышающего драйвера светодиодов постоянного тока с широким входным диапазоном, высокой эффективностью и поддержкой аналогового и ШИМ-регулирования.
