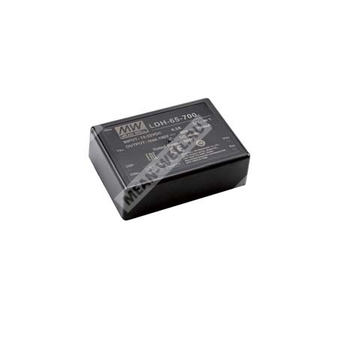

LDH-65-700W
LDH-65-700W - повышающий DC/DC драйвер постоянного тока для светодиодных нагрузок.
Компонент LDH-65-700W представляет собой DC/DC step-up драйвер светодиодов с постоянным выходным током, рассчитанный на питание от источников постоянного тока 9,5…32 В и предназначенный для построения светодиодных систем освещения с повышающим преобразованием напряжения.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| LDH | Серия DC/DC повышающих драйверов светодиодов |
| 65 | Номинальная мощность 65 Вт |
| 700 | Номинальный выходной ток 700 мА |

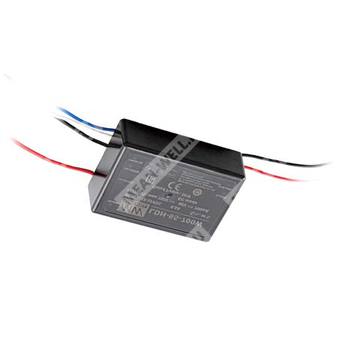

| W | Исполнение с выводами на проводах |
Описание
Серия LDH-65 — это источник питания для светодиодов с постоянным током на выходе. Модель LDH-65-700W работает в диапазоне входного напряжения 9,5…32 В постоянного тока и обеспечивает выходной ток 700 мА. Устройство относится к классу повышающих DC/DC преобразователей, допускает питание светодиодных цепочек с высоким прямым напряжением и рассчитано на применение в автономных и промышленно-осветительных системах.
Для данной серии характерны высокая эффективность преобразования, наличие функции диммирования 2 в 1, встроенная защита от короткого замыкания и перенапряжения, а также полностью залитое компаундом исполнение. Охлаждение осуществляется за счёт свободной конвекции воздуха.
Особенности
- Широкий диапазон входного напряжения: 9,5…32 В постоянного тока.
- Повышающий DC/DC преобразователь.
- Выходной ток постоянного уровня: 700 мА.
- Допустимое выходное напряжение на светодиодной нагрузке: до 80 В постоянного тока.
- Высокий КПД: до 96%.
- Диммирование 2 в 1: 0…10 В и ШИМ.
- Защита от короткого замыкания.
- Защита от перенапряжения.
- Охлаждение свободной конвекцией.
- Полностью герметизированное исполнение.
Области применения
- Светодиодное освещение от источников постоянного тока.
- Освещение от аккумуляторных батарей.
- Переносные осветительные системы.
- Светодиодное уличное освещение на солнечных источниках.
- Светодиодное освещение теплиц.
- Светодиодное освещение низких пролётов и складских помещений.
Параметры
| Параметр | Значение |
|---|---|
| Номинальный ток | 700 мА |
| Допуск по току | ±5% при входе 12 В и 24 В |
| Диапазон выходного напряжения | 12,5…80 В постоянного тока |
| Номинальная мощность | 56,0 Вт |
| Пульсации тока | 5% от номинального тока |
| КПД | 91% при 12 В, 95% при 24 В |
| Ток холостого хода | 6,2 А при 12 В постоянного тока; 3,1 А при 24 В постоянного тока |
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 9,5…32 В постоянного тока |
| Эффективность при типовом измерении | 91% при 12 В |
| Ток входа постоянного тока, тип. | 6,2 А / 12 В, 3,1 А / 24 В |
| Параметр | Значение |
|---|---|
| Функция диммирования | Оставить открытым, если не используется |
| Тип управляющего сигнала | 1…3 кГц ШИМ 10 В или вход 0…10 В постоянного тока |
| Ток потребления в режиме отключения | 10 мА при отключении ШИМ-диммирования на 12 В |
| Параметр | Значение |
|---|---|
| Короткое замыкание | Выходное короткое замыкание; источник питания будет повреждён |
| Перенапряжение | Выходное напряжение поднимается до срабатывания защиты, затем падает до уровня входного напряжения; для восстановления требуется повторная подача питания |
| Параметр | Значение |
|---|---|
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | -40…+60 °C |
| Температура хранения и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Средняя наработка на отказ | 9118,4 тыс. ч мин. по Telcordia TR/SR-332 (Bellcore); 874,9 тыс. ч мин. по MIL-HDBK-217F (25 °C) |
| Параметр | Значение |
|---|---|
| Стандарты безопасности | LVD BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, утверждено |
| Электромагнитная совместимость, излучение | Соответствие BS EN/EN55015; EAC TP TC 020 |
| Электромагнитная совместимость, помехоустойчивость | Соответствие BS EN/EN61547, BS EN/EN61000-4-2,3,4,6,8; уровень light industry; EAC TP TC 020 |
| Параметр | Значение |
|---|---|
| Габариты | 75 × 53 × 22,7 мм |
| Исполнение | Печатное исполнение на штырях / исполнение с выводами на проводах |
| Масса | Штырьковое исполнение: 152 г; исполнение с проводами: 159 г |
| Упаковка | Штырьковое исполнение: 100 шт./15,2 кг/0,86 CUFT; исполнение с проводами: 100 шт./15,9 кг/1,07 CUFT |
| Размер корпуса | 75 × 53 × 22,7 мм |
Назначение выводов
| Номер вывода | Обозначение | Назначение |
|---|---|---|
| 1 | Vin+ | Питание постоянного тока |
| 2 | Vin- | Питание постоянного тока; не подключать к Vout- |
| 3 | Dim- | Диммирование 2 в 1 |
| 4 | Dim+ | Диммирование 2 в 1 |
| 5 | Vout- | Подключение светодиодной цепи |
| 6 | Vout+ | Подключение светодиодной цепи |
Примечания
1. Все параметры указаны при нормальном входе 12 В постоянного тока, номинальной нагрузке, температуре 25 °C и влажности 70% RH.
2. Для недиммируемого применения выходное напряжение должно быть выше входного напряжения на 3 В.
3. Для применения с диммированием выходное напряжение должно быть как минимум в 2 раза выше входного напряжения постоянного тока.
4. Если входное напряжение опускается ниже 11 В, выходной ток может снизиться более чем до 80% от номинального.
5. Для высоты эксплуатации более 2000 м применяется снижение температуры окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
6. Испытательная схема EMC по BS EN/EN55015 основана на входе постоянного тока от источника батареи.
Режим диммирования 2 в 1
Уровень выходного тока регулируется подачей на входы Dim+ и Dim- одного из следующих сигналов:
- 0…10 В постоянного тока;
- ШИМ-сигнал 10 В с частотой 1…3 кГц.
Непосредственное подключение к светодиодам допускается и предпочтительно. Использование с дополнительными драйверами не рекомендуется.
Минимальный уровень диммирования составляет около 8%. При 0% < Iout < 8% выходной ток не определён. При входном сигнале диммирования около 0 В постоянного тока или при ШИМ-сигнале 10 В с коэффициентом заполнения 0% выходное напряжение приблизительно равно входному напряжению.
Примечание по EMC
Если LDH-65-700W питается от батареи, он соответствует BS EN/EN55015 без дополнительных входных фильтров и конденсаторов.
Если LDH-65-700W питается от шины постоянного тока, для соответствия BS EN/EN55015 требуются дополнительные элементы EMC-фильтра. Рекомендуемая схема включает:
- C1 — электролитический конденсатор 100 мкФ / 50 В;
- LF1/LF2 — дроссель синфазных помех, параллельный, 10,7 мГн, кольцо T31×19×12, провод 1 мм × 1, 36 витков, Mn-Zn феррит, μi=7000±25%, AL=8220±30% нГн/вит²;
- LF3 — дроссель синфазных помех, раздельный, 370 мкГн, кольцо T25×15×12, провод 1 мм × 1, 17 витков, Ni-Zn феррит, μi=800±25%.
