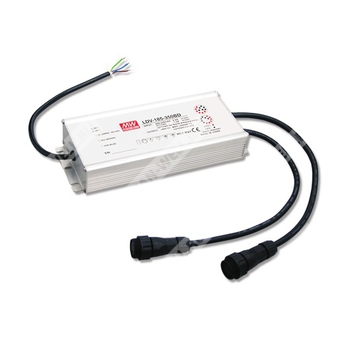

LDV-185-350A-CA
LDV-185-350A-CA - герметичный многоканальный источник питания постоянного тока для светодиодных систем освещения.
LDV-185-350A-CA — импульсный многоканальный источник питания серии LDV-185, предназначенный для питания светодиодных нагрузок с постоянным током. Модель относится к исполнению с защитой IP67 и оснащена многоканальным выходом, встроенной активной коррекцией коэффициента мощности, защитами от короткого замыкания, перенапряжения и перегрева, а также функцией внешнего диммирования по времени.
Расшифровка партномера
| Позиция в обозначении | Значение |
| LDV | Серия источников питания Mean Well для светодиодных применений |
| 185 | Номинальная мощность 185 Вт |
| 350 | Номинальный выходной ток 350 мА |
| A | Исполнение стандарта серии, однотоковое многоканальное |
| CA | Исполнение с комплектом залитого соединителя питания и кабеля для подключения стороны нагрузки |
Особенности
- Диапазон входного напряжения 180–295 В переменного тока.
- Многоканальный выход с выходом постоянного тока.
- Соответствие требованиям электромагнитной совместимости уровня EN61000-4-5.
- Защита от короткого замыкания, перенапряжения и перегрева.
- Встроенная функция активной коррекции коэффициента мощности.
- Охлаждение за счет свободной конвекции воздуха.
- Исполнение IP67 для внутренней и наружной установки.
- Опциональная функция диммирования по таймеру.
- Высокая эффективность, до 88%.
- Работа при температуре до -40°C.
- Подходит для светодиодного освещения и рекламных вывесок с движением.
Применение
- Светодиодные системы освещения.
- Светодиодные рекламные и информационные вывески.
- Наружные и внутренние установки, требующие герметичного исполнения.
Описание
Серия LDV-185 представляет собой семейство герметичных источников питания для светодиодов с несколькими независимыми выходными каналами. Устройство обеспечивает питание светодиодных нагрузок в режиме стабилизации тока и предназначено для систем, где требуется надежная работа при пониженном либо повышенном сетевом напряжении в широком диапазоне сети. Модель LDV-185-350A-CA относится к варианту на 350 мА и поставляется с подключаемым комплектом герметичного соединителя со стороны нагрузки.
Для корректной работы требуется соблюдение условий подключения каналов и допустимой нагрузки. При использовании модели с 12-канальным выходом каждый канал должен быть изолирован, а при подключении светодиодной нагрузки на соответствующем канале необходимо использовать только предусмотренные цепи.
Технические параметры
Выход
| Параметр | Значение |
| Номинальный выходной ток | 350 мА |
| Диапазон выходного напряжения | 30–35 В |
| Номинальная мощность | 147 Вт |
| Максимальное число каналов | 12 каналов |
| Время установления | 2500 мс, 50 мс |
| Время удержания | 10 мс / 230 В переменного тока |
| Точность выходного тока | ±5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180–295 В переменного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 / 230 В переменного тока; PF > 0,92 / 277 В переменного тока при полной нагрузке |
| КПД | > 88% |
| Потребляемый ток переменного тока | 1,5 А / 230 В переменного тока; 1,0 А / 277 В переменного тока |
| Пусковой ток | Холодный пуск 60 А / 230 В переменного тока |
| Ток утечки | < 0,75 мА / 240 В переменного тока |
Защита
| Параметр | Значение |
| Короткое замыкание | Канал отключается при коротком замыкании любого канала, повторное включение требуется после перезапуска питания |
| Перенапряжение | 41–50 В |
| Перенапряжение | 47–50 В |
| Перенапряжение | 54–63 В |
| Перенапряжение | 41–50 В |
| Перенапряжение | 47–50 В |
| Перенапряжение | 54–63 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим самовосстановлением или восстановлением после перезапуска питания |
| Перегрев | 100°C ±10°C (по датчику RTH2) |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30...+70°C |
| Температура дерейтингa | 40°C и выше при 60% нагрузке |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40...+80°C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–50°C) |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, 72 минуты по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IP67 approved; см. EN61347-1, EN61347-2-13, UL8750 |
| Выдерживаемое напряжение | I/P-O/P: 3,75 кВ переменного тока; I/P-FG: 1,88 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока, 1 минута |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25°C / 70% RH |
| Излучение ЭМС | Соответствие EN55015, EN61000-3-2 Class C (75% load), EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547; EN55024; уровень освещения (импульс 4 кВ), критерий A |
Прочее
| Параметр | Значение |
| MTBF | 198,2 тыс. часов минимум; методика MIL-HDBK-217F (25°C) |
| Размеры | 222,2 × 90,8 × 38,8 мм |
| Упаковка | 1,27 кг; 12 шт. / 16,2 кг / 2,1 куб.фута |
Схема подключений и механическое исполнение
Корпус выполнен в герметичном исполнении с кабельными вводами. Для входа переменного тока предусмотрены проводники: AC/L (коричневый), AC/N (синий), FG (зеленый/желтый). Выходные цепи выполнены в виде герметичных соединителей; для моделей с несколькими каналами предусмотрены отдельные кабели O/P.
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25°C.
2. Время установки определяется при холодном пуске. Время включения/выключения источника питания может привести к изменению времени установки.
3. Не допускается превышение номинальной мощности при выборе количества каналов и диапазона напряжения (модели 350C/700C).
4. При измерении под входным напряжением 230 В используется подключение через трубчатую лампу 120 Вт, а каждая выходная цепь должна быть подключена к светодиодной нагрузке с одинаковым числом светодиодов, аналогично VI сумме.
5. Выход постоянного тока измеряется методом LED+ и LED−.
6. Источник питания рассматривается как компонент, предназначенный для использования в составе конечного оборудования; при влиянии на характеристики ЭМС необходимо повторно проводить оценку ЭМС для полной установки.
