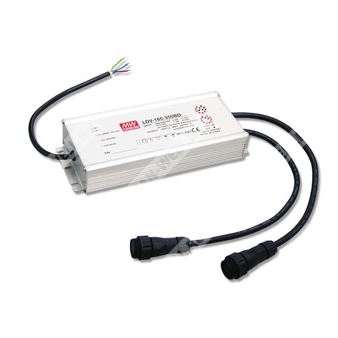

LDV-185-350A - многоканальный источник питания постоянного тока для светодиодных нагрузок с выходной мощностью 185 Вт.
LDV-185-350A — это герметизированный импульсный источник питания серии LDV-185 с несколькими выходными каналами, предназначенный для питания светодиодных светильников и световых конструкций в условиях внутренней и наружной установки. Модель обеспечивает стабилизацию по постоянному току, защиту по основным аварийным режимам, высокий коэффициент мощности и высокий класс защиты корпуса.
Расшифровка партномера
| Позиция в обозначении | Значение |
| LDV | Серия источников питания Mean Well для светодиодных нагрузок с несколькими выходными каналами |
| 185 | Номинальная выходная мощность 185 Вт |
| 350 | Номинальный выходной ток 350 мА |
| A | Вариант исполнения серии; модель без функции таймерного диммирования, с классом защиты IP67 |
Краткое назначение и особенности
- Входной диапазон 180–295 В переменного тока.
- Многоканальный выход с постоянным током.
- Соответствие требованиям к уровню импульсной помехоустойчивости согласно EN61000-4-5.
- Защиты: короткое замыкание, перенапряжение, перегрев.
- Встроенная функция активной коррекции коэффициента мощности.
- Охлаждение за счёт свободной конвекции воздуха.
- Исполнение IP67 для внутренней и наружной установки.
- Опциональная функция таймерного диммирования для совместимых исполнений серии.
- Высокий КПД до 88%.
- Работа при температуре корпуса до -40 °C.
- Пригоден для светодиодного освещения и движущихся рекламных конструкций.
Основные электрические параметры
| Параметр | Значение |
| Номинальный выходной ток | 350 мА |
| Диапазон выходного напряжения | 30–35 В |
| Номинальная мощность | 147 Вт |
| Максимальная мощность | 147 Вт |
| Количество выходных каналов | 12 каналов |
| Время установки | 2500 мс, 50 мс |
| Время удержания | 10 мс / 230 В переменного тока |
| Точность стабилизации тока | ±5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180–295 В переменного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В переменного тока; PF > 0,92 при 277 В переменного тока на полной нагрузке |
| КПД (тип.) | ≥ 88% |
| Потребляемый ток переменного тока | 1,5 А / 230 В; 1,0 А / 277 В |
| Пусковой ток | Холодный запуск 60 А / 230 В переменного тока |
| Ток утечки | < 0,75 мА / 240 В переменного тока |
Выход
| Параметр | Значение |
| Тип выхода | Источник постоянного тока для светодиодной нагрузки |
| Номинальный ток на канал | 350 мА |
| Диапазон выходного напряжения | 30–35 В |
| Количество каналов | 12 |
| Точность выходного тока | ±5% |
| Общая выходная мощность | 147 Вт |
Защиты
| Параметр | Значение |
| Короткое замыкание | Выключение канала при неисправности; повторное включение после восстановления питания |
| Перенапряжение | 41–50 В |
| Защита от перегрева | Отключение выходного напряжения, восстановление после снижения температуры |
| Точка срабатывания термозащиты | 100 °C ±10 °C по датчику RTH2 |
| Защита по оптодиммингу | При температуре NTC выше 90 °C ±10 °C блок переходит в режим уменьшения выходного тока |
Среда эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 °C; при -40 °C допускается дерейтинг на 40% |
| Рабочая влажность | 20–95% без конденсации |
| Температура хранения, влажность | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 5G 12 мин/1 цикл, 72 мин по осям X, Y, Z |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 198,2 тыс. ч по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 222,2 × 90,3 × 38,8 мм (Д × Ш × В) |
| Масса | 1,27 кг |
| Упаковка | 12 шт., 16,2 кг, 2,7 куб. фута |
Механическое исполнение и подключение
Корпус выполнен в защищённом исполнении с классом IP67. Подключение выполнено через кабели и герметичные соединители. На стороне сети предусмотрены проводники: фаза, нуль и защитное заземление. На стороне нагрузки предусмотрены выходы на светодиодные каналы и общий выходной узел.
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | IP67 approved; конструктивное исполнение по EN61347-1, EN61347-2-13, UL8750 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ переменного тока; I/P-FG: 1,88 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока, 1 мин |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по ЭМС | Соответствие EN55015, EN61000-3-2 Класс C при нагрузке 75%; EN61000-3-3 |
| Помехоустойчивость по ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547; EN55024; уровень индустриальных световых установок; импульс 4 кВ |
Примечания
- Все параметры, не указанные отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Время установки измерено при холодном старте.
- Не допускается превышение номинальной выходной мощности при выборе комбинации количества каналов и диапазона выходного напряжения.
- Для режима 230 В переменного тока при подключении к LED-нагрузке должна использоваться пара проводников 1–4 (LED+) и 7–10 (LED−) канала 1; при работе с LED-нагрузками нельзя оставлять цепь без нагрузки, иначе источник питания не запустится.
- Выходной ток должен измеряться последовательным соединением амперметра и светодиодной нагрузки.
- Источник питания является компонентом для встраивания в конечное изделие; при ухудшении ЭМС-параметров после интеграции может потребоваться повторная квалификация конечной системы.
