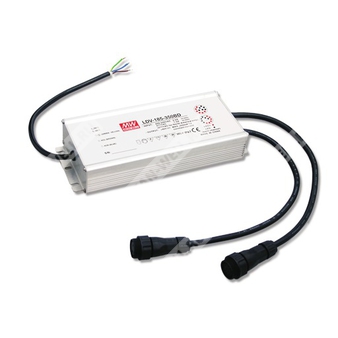

LDV-185-350B - многоканальный импульсный источник питания 185 Вт для светодиодных систем с режимом стабилизации тока.
Назначение: источник питания серии LDV-185 для питания светодиодных нагрузок с несколькими независимыми каналами, встроенной защитой и повышенной эффективностью.
Расшифровка партномера
| Позиция | Расшифровка |
| LDV | Серия источников питания Mean Well для светодиодного освещения |
| 185 | Номинальная мощность 185 Вт |
| 350 | Номинальный выходной ток 350 мА |
| B | Исполнение с диапазоном выходного напряжения 35–40 В |
Ключевые особенности
- Диапазон входного напряжения: 180–295 В переменного тока.
- Многоканальный источник с режимом стабилизации постоянного тока.
- До 4 кВ импульсной устойчивости по стандарту EN61000-4-5.
- Защиты: короткое замыкание, перенапряжение, перегрев.
- Встроенная активная коррекция коэффициента мощности.
- Охлаждение за счет свободной конвекции воздуха.
- Исполнение IP67 для применения внутри и вне помещений.
- Опциональная функция диммирования по таймеру.
- Высокий КПД, до 88%.
- Работа при отрицательной температуре окружающей среды до −40 °C.
- Подходит для светодиодного освещения и движущихся рекламных конструкций.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180–295 В переменного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В переменного тока и полной нагрузке; PF > 0,92 при 277 В переменного тока и полной нагрузке |
| Типовой КПД | ≥88% |
| Потребляемый ток переменного тока | 1,5 А при 230 В; 1,0 А при 277 В |
| Пусковой ток | Холодный старт 60 А при 230 В переменного тока |
| Ток утечки | <0,75 мА при 240 В переменного тока |
Выход
| Параметр | Значение |
| Номинальный ток одного канала | 350 мА |
| Диапазон выходного напряжения | 35–40 В |
| Номинальная мощность | 168 Вт |
| Максимальная мощность | 12 каналов |
| Время установки | 2500 мс, 50 мс |
| Время удержания | 10 мс при 230 В переменного тока |
| Точность стабилизации тока | ±5% |
Защита
| Параметр | Значение |
| Короткое замыкание | Выключение по каналу при отказе соответствующего канала, перезапуск для восстановления |
| Перенапряжение | 47–50 В |
| Перегрев | 100 °C ±10 °C (по термистору RTH3/CTH2); отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Диммирование по температуре | При температуре NTC выше 90 °C ±10 °C источник входит в режим диммирования с уменьшением выходного тока |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −30…+70 °C; режим понижения нагрузки при 50…70 °C |
| Рабочая влажность | 20–95% RH без конденсации |
| Температура хранения и влажность | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 5G, 12 минут на цикл, по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | IP67 approved; соответствие EN61347-1, EN61347-2-13, UL8750 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 1,88 кВ AC; O/P-FG: 0,5 кВ AC, 1 минута |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоустойчивость ЭМС | Соответствие EN55015, EN61000-3-2 Class C (75% load), EN61000-3-3 |
| Помехоэмиссия ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547; EN55024; уровень световой индустрии (импульс 4 кВ), критерий A |
Надежность, масса и габариты
| Параметр | Значение |
| MTBF | 198,2 тыс. часов, MIL-HDBK-217F (25 °C) |
| Габариты | 222,2 × 90,8 × 38,8 мм (Д×Ш×В) |
| Масса | 1,27 кг |
| Упаковка | 12 шт. / 16,2 кг / 2,0 куб. фута |
Монтаж и подключение
Корпус выполнен в герметичном исполнении IP67. Подключение выполнено через кабели и водозащищенные разъемы. Входные провода: AC/L (коричневый), AC/N (синий), FG (зелено-желтый). Для части моделей применяются выходные кабели с разъемами и распиновкой, соответствующей подключению каналов LED+ и LED−.
Примечания
- Все параметры, не указанные отдельно, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Время установки измеряется при холодном старте; включение/выключение источника питания может требовать увеличения времени установки.
- Не превышать номинальную выходную мощность при выборе количества каналов и диапазона напряжения (модели 350C/700C).
- При измерении в сети 230 В переменного тока с нагрузкой Pout=120 Вт и без подключения канала LED источник должен быть нагружен одинаковым числом светодиодов на каждом используемом канале.
- Выход DC допускает подключение измерительного прибора к LED+ и LED−.
- Источник питания рассматривается как компонент для применения в составе конечного оборудования.
