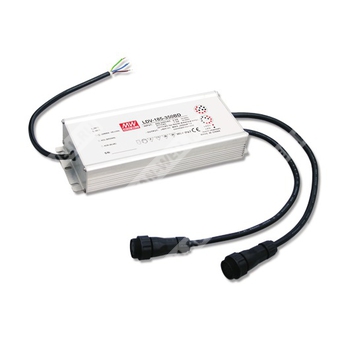

LDV-185-350C - многоканальный источник питания 185 Вт для светодиодных систем с постоянным выходным током.
Назначение и общее описание
LDV-185-350C — импульсный источник питания серии LDV-185 для светодиодного освещения и световых табло. Устройство выполнено в многоканальном исполнении с постоянным выходным током, поддерживает широкий диапазон сетевого питания и предназначено для применения в системах внутреннего и наружного монтажа, где требуется питание LED-нагрузок с высоким уровнем защиты и контролем рабочих режимов.
Расшифровка партномера
| Обозначение | Расшифровка |
| LDV | Серия источников питания Mean Well для светодиодных приложений |
| 185 | Номинальная мощность 185 Вт |
| 350 | Номинальный выходной ток 350 мА |
| C | Модификация с выходным напряжением 40–48 В |
Особенности
- Входное напряжение 180–295 В AC.
- Многоканальный выход с постоянным выходным током.
- Может обеспечивать до 4 независимых каналов при совместной нагрузке.
- Соответствие уровню импульсной помехоустойчивости EN61000-4-5: 4 кВ.
- Встроенная активная коррекция коэффициента мощности.
- Охлаждение за счет свободной конвекции воздуха.
- Исполнение IP67 для применения внутри помещений и на открытом воздухе.
- Опциональная функция диммирования по таймеру.
- Высокий КПД, до 88%.
- Работоспособность при температуре до −40 °C.
- Предназначен для LED-освещения и световых табло.
- Устройство рассчитано на установку в составе промышленного и архитектурного освещения.
Применение
Источник питания предназначен для светодиодного освещения, распределенных LED-систем, световых табло и иных приложений, где требуется многоканальное питание постоянным током с повышенной защитой от внешних воздействий.
Основные параметры
| Параметр | Значение |
| Серия | LDV-185 |
| Модель | LDV-185-350C |
| Тип | Импульсный источник питания для светодиодных нагрузок |
| Номинальная мощность | 185 Вт |
| Номинальный выходной ток | 350 мА |
| Количество каналов | 12 каналов |
| Диапазон выходного напряжения | 40–48 В |
| Точность выходного тока | ±5% |
| Входное напряжение | 180–295 В AC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC и полном нагружении; PF > 0,92 при 277 В AC и полном нагружении |
| КПД | > 88% |
| Пусковой ток | Холодный старт 60 А / 230 В AC |
| Ток утечки | < 0,75 мА / 240 В AC |
| Степень защиты | IP67 |
Выход
| Параметр | Значение |
| Режим стабилизации | Постоянный ток |
| Выходной ток | 350 мА |
| Диапазон выходного напряжения | 40–48 В |
| Номинальная мощность | 168 Вт |
| Максимальная мощность | 185 Вт |
| Количество каналов | 12 каналов |
| Время установки | 2500 мс, 50 мс |
| Время удержания | 10 мс / 230 В AC |
| Допуск по току | ±5% |
Защиты
| Параметр | Значение |
| Короткое замыкание | Выход отключается при неисправности одного канала; для восстановления требуется повторное включение питания |
| Перенапряжение | 54–63 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с авто-восстановлением или восстановлением после повторного включения питания |
| Перегрев | 100 °C ±10 °C (RT2) |
| Тип защиты от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −30…+70 °C (с учетом дерейтирования нагрузки), при 40 °C допускается работа на полной нагрузке |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения | −40…+80 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, период 72 мин, по осям X, Y, Z |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 198,2 тыс. часов по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 222,2 × 90,8 × 38 мм (Д × Ш × В) |
| Масса | 1,27 кг |
| Упаковка | 12 шт. / 16,2 кг / 2,0 куб. футов |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 1,88 кВ AC; O/P-FG: 0,5 кВ AC, 1 мин |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55015, EN61000-3-2 класс C при нагрузке 75%; EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547; EN55024; устойчивость к импульсным помехам 4 кВ |
Разъемы и подключение
Источник питания имеет водозащищенное соединение. На стороне потребителя предусмотрен выходной разъем с вариантами исполнения кабельной сборки. Для моделей 350 мА используются отдельные каналы LED, при этом каждый канал должен быть изолирован. При подключении к нагрузке светодиодов необходимо использовать пару контактов pin 9–10 для LED−; без этого блок питания может не запуститься.
Примечания
- Все параметры, не указанные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Время установки измеряется при холодном старте, включении и выключении источника питания для увеличения времени установки.
- Не допускается превышение номинальной мощности при выборе количества каналов и диапазона напряжения.
- Для моделей с током 350 мА и 700 мА каждый канал должен быть изолирован.
- При эксплуатации на светодиодной нагрузке следует использовать пару выводов pin 9–10 (LED−) для подключения нагрузки; при другом подключении блок питания может не запуститься.
- Выход постоянного тока может измеряться с помощью светодиодной нагрузки.
