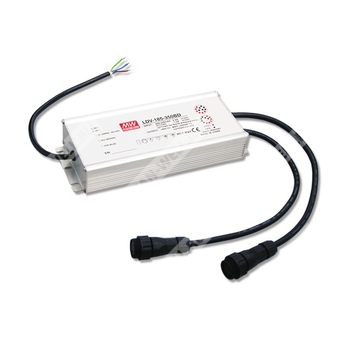

LDV-185-700A - многоканальный импульсный источник питания постоянного тока для светодиодных нагрузок и знаковых систем.
Расшифровка партномера LDV-185-700A
| LDV | Серия источников питания Mean Well для светодиодного применения |
| 185 | Номинальная мощность 185 Вт |
| 700 | Номинальный выходной ток 700 мА |
| A | Исполнение серии: стандартная версия без функции таймерного диммирования |
Краткое описание
LDV-185-700A — источник питания с несколькими каналами стабилизированного по току выхода, предназначенный для питания светодиодных модулей и световых вывесок. Устройство рассчитано на широкий диапазон входного напряжения переменного тока, имеет встроенную активную коррекцию коэффициента мощности, защиту от короткого замыкания, перегрузки по напряжению и перегрева, а также исполнение для установки внутри помещений и на открытом воздухе.
Особенности
- Диапазон входного напряжения: 180–295 В переменного тока.
- Многоканальный выход с режимом стабилизации тока.
- Метки безопасности: соответствие уровню 4 кВ для защиты от бросков по стандарту EN61000-4-5.
- Защиты: короткое замыкание, перегрузка по напряжению, перегрев.
- Встроенная функция активной коррекции коэффициента мощности.
- Охлаждение за счёт свободной конвекции воздуха.
- Степень защиты IP67 для применения внутри помещений и на открытом воздухе.
- Совместимость с функцией затемнения по таймеру как опция серии.
- Высокий КПД — до 88%.
- Работа при температуре окружающей среды до −40 °C.
- Подходит для LED-освещения и световых информационных конструкций.
Основные параметры серии для модели LDV-185-700A
| Номинальный выходной ток | 700 мА |
| Количество каналов | 6 каналов |
| Режим выхода | Стабилизация тока по каждому каналу |
| Допуск по выходному току | ±5% |
| Пусковой перегрузочный режим | 2500 мс, 50 мс |
| Время удержания | 10 мс / 230 В переменного тока |
Вход
| Диапазон входного напряжения | 180–295 В переменного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В переменного тока; PF > 0,92 при 277 В переменного тока при полной нагрузке |
| Типовой КПД | 88% |
| Входной ток переменного тока | 1,5 А при 230 В переменного тока; 1,0 А при 277 В переменного тока |
| Пусковой ток | Холодный пуск 60 А при 230 В переменного тока |
| Ток утечки | < 0,75 мА при 240 В переменного тока |
Выход
| Номинальный диапазон выходного напряжения | 35–40 В |
| Номинальная мощность | 185 Вт |
| Максимальная мощность для модели | 185 Вт |
| Количество выходных каналов | 6 |
| Стабилизация | Постоянный ток |
| Точность выходного тока | ±5% |
Защита
| Короткое замыкание | Канал отключается при неисправности, перезапуск для восстановления |
| Перенапряжение | 47–50 В |
| Перегрев | 100 °C ± 10 °C по корпусу (RT2) |
| Тепловая реакция | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Рабочая температура | −30…+70 °C по корпусу; при 40 °C требуется снижение нагрузки |
| Рабочая влажность | 20–95% без конденсации |
| Температура хранения, влажность | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, по 72 минуты по осям X, Y, Z |
Снижение нагрузки
| Температура окружающей среды | До 50 °C — 100% нагрузки |
| Температура окружающей среды | 50…70 °C — снижение нагрузки до 60% при 70 °C |
| Ориентация | Горизонтальная |
Схема и функции защиты
| Схема блока | EMI-фильтр и выпрямители, PFC-схема, силовой преобразователь, выпрямители и фильтр, драйвер LED, цепи обнаружения и защиты |
| Защитные цепи | O.L.P., O.V.P., O.T.P. |
Механические данные
| Исполнение корпуса | Case No. 209A |
| Габариты | 222,2 × 90,3 × 38,8 мм |
| Масса | 1,27 кг |
| Упаковка | 12 шт. / 16,2 кг / 0,2 куб. фут |
| Провод входа | 1,0 мм² × 3, кабель H05BN4-F |
| Длина входного провода | 300 ± 20 мм |
| Выходные кабели | 22 AWG × 12C и 24 AWG × 16C |
| Длина выходного кабеля | 150 ± 20 мм |
Разъёмы и подключение
Для модели предусмотрены водозащищённые соединители на стороне блока питания и опциональный ответный кабельный соединитель для стороны потребителя.
| Кабель 1 | Разъём 15 контактов; цепь LED+, LED− для каждого канала; контакты 13–14 не подключены; контакт 15 — −V |
| Кабель 2 | Разъём 12 контактов; цепь LED+, LED− для каждого канала |
| Указание по подключению | Каждый канал светодиодной нагрузки должен быть изолирован |
| Указание по подключению | Для подключения к LED-нагрузке требуется использовать пару проводов pin-1/14 (LED+) и pin-7/10 (LED−) кабеля 1, иначе блок питания не запустится |
Стандарты и соответствие
| Безопасность | IP67 approved; проектирование по EN61347-1, EN61347-2-13, UL8750 |
| Испытание изоляции | I/P-O/P: 3,75 кВ переменного тока; I/P-FG: 1,88 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока, 1 минута |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по ЭМС | Соответствие EN55015, EN61000-3-2 Class C при 75% нагрузке; EN61000-3-3 |
| Помехоустойчивость по ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547, EN55024; уровень промышленного освещения (бросок 4 кВ), критерий A |
Надёжность
| MTBF | 198,2 тыс. ч по MIL-HDBK-217F при 25 °C |
Примечания
- Все параметры, не указанные отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Время установки выходного напряжения измеряется при холодном запуске источника питания.
- При выборе модели необходимо не превышать номинальную мощность по количеству каналов и диапазону напряжения.
- Для моделей 350A/700A допускается только использование соответствующих каналов и нагрузок согласно схеме подключения.
- Источник питания должен использоваться совместно с конечным изделием; для выполнения требований ЭМС может потребоваться повторная квалификация конечной системы.
