LDV-185-700B - многоканальный импульсный источник питания для светодиодных систем с выходным током 700 мА.
Назначение и краткое описание
LDV-185-700B — это многоканальный источник питания постоянного тока серии LDV-185, предназначенный для питания светодиодных нагрузок и табло. Модель выполнена в герметичном исполнении для применения внутри и вне помещений, имеет активную коррекцию коэффициента мощности, защиту по основным аварийным режимам и рассчитана на работу от сети переменного тока широкого диапазона.
Расшифровка партномера
| Обозначение | Расшифровка |
| LDV | Серия источников питания Mean Well для светодиодных систем |
| 185 | Номинальная мощность 185 Вт |
| 700 | Номинальный выходной ток 700 мА |
| B | Исполнение модели с диапазоном выходного напряжения 35–40 В |
Особенности
- Диапазон входного напряжения: 180–295 В переменного тока.
- Многоканальный источник с выходом стабилизации по току.
- Соответствие требованиям безопасности для светодиодных драйверов.
- Защита от короткого замыкания, перенапряжения и перегрева.
- Встроенная функция активной коррекции коэффициента мощности.
- Охлаждение за счёт свободной конвекции воздуха.
- Исполнение IP67 для внутренней и наружной установки.
- Опциональная функция диммирования по таймеру.
- Высокий КПД до 88%.
- Работа при температуре окружающей среды до -40°C.
- Подходит для светодиодного освещения и движущихся рекламных конструкций.
Применение
- Светодиодное освещение.
- Световые и движущиеся рекламные табло.
- Системы, требующие многоканального стабилизированного источника тока.
- Наружные и внутренние установки с повышенными требованиями к степени защиты.
Основные параметры
| Параметр | Значение |
| Серия | LDV-185 |
| Номинальная мощность | 185 Вт |
| Номинальный выходной ток | 700 мА |
| Количество каналов | 6 каналов |
| Степень защиты | IP67 |
| Тип стабилизации | Постоянный ток |
Выход
| Параметр | Значение |
| Номинальный выходной ток | 700 мА |
| Диапазон выходного напряжения | 35–40 В |
| Номинальная мощность | 185 Вт |
| Максимальное число каналов | 6 каналов |
| Уставка | 2500 мс, 50 мс |
| Время удержания | 10 мс / 230 В переменного тока |
| Точность тока | ±5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180–295 В переменного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0.95 при 230 В переменного тока; PF > 0.92 при 277 В переменного тока при полной нагрузке |
| КПД (тип.) | ≥88% |
| Пусковой ток | Холодный старт 60 А / 230 В переменного тока |
| Ток утечки | <0.75 мА / 240 В переменного тока |
| Потребляемый ток | 1.5 А / 230 В переменного тока; 1.0 А / 277 В переменного тока |
Защита
| Параметр | Значение |
| Короткое замыкание | Отключение выходных каналов при аварии с автоматическим восстановлением после повторного включения питания |
| Перенапряжение | 41–50 В |
| Перегрев | 100°C ±10°C по датчику RTH2; отключение выхода, автоматическое восстановление после снижения температуры |
Диммирование
| Параметр | Значение |
| Режим | При повышении температуры NTC выше 90°C ±10°C источник питания переходит в режим снижения выходного тока |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70°C (см. дерейтинг по температуре окружающей среды) |
| Рабочая влажность | 20–95% без конденсации |
| Температура хранения, влажность | -40…+80°C, 10–95% RH |
| Температурный коэффициент | ±0.03%/°C (0–50°C) |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, 72 мин по осям X, Y, Z |
Механические параметры
| Параметр | Значение |
| Габариты | 222.2 × 93.8 × 38 мм |
| Масса | 1.27 кг |
| Упаковка | 12 шт. / 16.2 кг / 1.02 куб. фут |
Надёжность
| Параметр | Значение |
| MTBF | 198.2 тыс. ч по MIL-HDBK-217F (25°C) |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IP67 approved; проектирование по EN61347-1, EN61347-2-13, UL8750 |
| Испытательное напряжение | I/P-O/P: 3.75 кВ AC; I/P-FG: 1.88 кВ AC; O/P-FG: 0.5 кВ AC, 1 мин |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25°C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55015, EN61000-3-2 Class C (при нагрузке 75%), EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547, EN55024; уровень промышленной освещённости (импульс 4 кВ), критерий A |

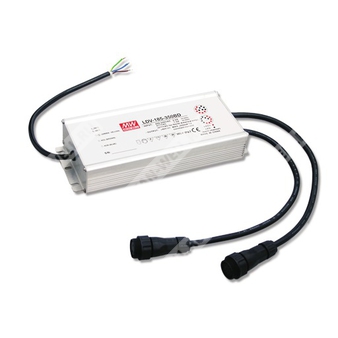

Схема подключения и конструкция
Источник питания выполнен в герметичном корпусе с проводным подключением входа переменного тока и выходов постоянного тока. Предусмотрено раздельное подключение каналов. Для отдельных модификаций допускается использование влагозащищённых соединителей с кабелем.
Примечания
- Все параметры, не указанные отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25°C.
- Время установки измеряется при холодном старте. Включение и выключение источника питания должно производиться с увеличением времени установки.
- Не допускается превышение номинальной мощности при выборе количества каналов и диапазона напряжения (модели 350C / 700C).
- Для питания подаётся сеть переменного тока 230 В с нагрузкой LED+ / LED−; при подключении к светодиодной нагрузке каналы не должны оставаться без нагрузки.
- Выходные линии должны подключаться с одинаковым количеством светодиодов на каждой цепи, соответствующим требованиям к суммарному напряжению.
