LDV-185-700C - многоканальный импульсный источник питания для светодиодных систем с постоянным током 700 мА.
Модель LDV-185-700C относится к серии LDV-185 и представляет собой герметизированный многоканальный источник питания для светодиодного освещения и световых табло. Устройство предназначено для работы в сетях переменного тока широкого диапазона, обеспечивает стабилизацию тока на выходах, имеет встроенные функции защиты и рассчитано на применение в установках внутреннего и наружного монтажа.
Расшифровка партномера
| Позиция | Расшифровка |
| LDV | Серия источников питания Mean Well для светодиодных нагрузок |
| 185 | Номинальная выходная мощность 185 Вт |
| 700 | Номинальный выходной ток 700 мА |
| C | Исполнение с выходным напряжением 40–48 В |
Особенности
- Диапазон входного напряжения 180–295 В переменного тока.
- Многоканальный выход с постоянным током.
- Защита от короткого замыкания, перенапряжения и перегрева.
- Встроенная активная коррекция коэффициента мощности.
- Охлаждение за счет свободной конвекции воздуха.
- Исполнение с классом защиты IP67 для применения внутри и вне помещений.
- Опциональная функция диммирования по таймеру.
- Высокий КПД до 88%.
- Работа при температуре до −40 °C.
- Подходит для систем светодиодного освещения и световых табло.
Применение
Источники питания серии LDV-185 предназначены для светодиодного освещения, многоканальных световых систем и движущихся рекламных табло.
Электрические параметры
| Параметр | Значение |
| Номинальный выходной ток | 700 мА |
| Диапазон выходного напряжения | 40–48 В |
| Номинальная выходная мощность | 185 Вт |
| Количество каналов | 6 каналов |
| Точность стабилизации тока | ±5% |
| Диапазон входного напряжения | 180–295 В переменного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В переменного тока; PF > 0,92 при 277 В переменного тока при полной нагрузке |
| КПД тип. | ≥88% |
| Пусковой ток | Холодный пуск 60 А при 230 В переменного тока |
| Ток утечки | < 0,75 мА / 240 В переменного тока |
| Время удержания | 10 мс / 230 В переменного тока |
| Диапазон уставки времени | 2500 мс, 50 мс |
Защита
| Параметр | Значение |
| Короткое замыкание | Выход канала отключается при аварии канала с последующим повторным включением для восстановления |
| Перенапряжение | 47–50 В |
| Перегрев | 100 °C ±10 °C (RT2); отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Регулирование по температуре | При температуре NTC(RTH3) выше 90 °C ±10 °C источник входит в режим диммирования с уменьшением выходного тока |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −30...+70 °C (Rth1 = 50 °C), для дерейтинга: 40 °C |
| Рабочая влажность | 20–95% относительной влажности, без конденсации |
| Температура и влажность хранения | −40...+80 °C, 10–95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, по одной оси X, Y, Z, в течение 72 мин |
Требования к безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IP67 approved; соответствие EN61347-1, EN61347-2-13, UL8750 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ переменного тока; I/P-FG: 1,88 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока, 1 мин |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия помех | Соответствие EN55015, EN61000-3-2 Class C (при нагрузке 75%), EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -11; EN61547, EN55024; уровень промышленной зоны (скачок 4 кВ) |
MTBF, размеры и упаковка
| Параметр | Значение |
| MTBF | 198,2 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 222,2 × 90 × 38,8 мм (Д × Ш × В) |
| Масса | 1,27 кг; 12 шт. / 16,2 кг / 0,1 м³ |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Время установки заданной величины измеряется при холодном пуске. ВКЛ/ВЫКЛ источника питания может увеличить время установления.
- Не допускается превышение номинальной мощности при выборе канала нагрузки и диапазона напряжения (модели 350C/700C).
- Для измерений под нагрузкой LED при входном напряжении 230 В следует использовать источник питания с той же численностью светодиодов на каждом канале.
- Источник питания измеряется под выходом «LED+ / LED−».
- Источник питания рассматривается как компонент, который будет работать совместно с конечным оборудованием; влияние на ЭМС зависит от полной установки.

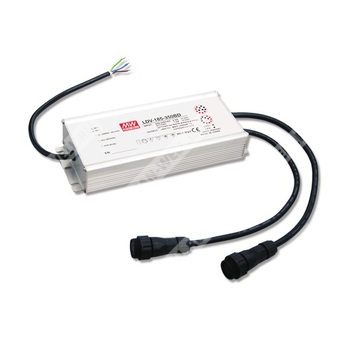

Конструктивные сведения
Исполнение корпуса — герметизированное, степень защиты IP67. Охлаждение осуществляется свободной конвекцией воздуха. На стороне сети предусмотрены проводники: фаза (коричневый), нейтраль (синий), защитное заземление (зелено-жёлтый). На выходе используются многоканальные водозащищённые соединители. Для модели LDV-185-700C применяются два выходных кабеля с 12-контактным и 16-контактным исполнением в соответствии с конфигурацией серии.
Модель LDV-185-700C предназначена для питания светодиодных нагрузок с требованием к постоянному току, высокой эффективности, многоканальной организации выхода и повышенной стойкости к внешним воздействиям.
