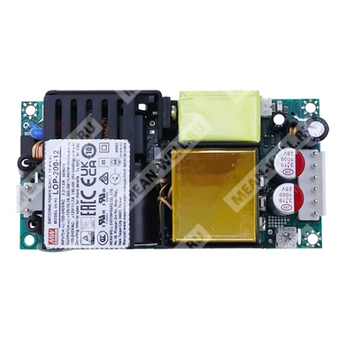

LOP-200-12
LOP-200-12 - низкопрофильный открытый источник питания 12 В для промышленной, медицинской и электронной аппаратуры.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LOP | Серия низкопрофильных открытых источников питания Mean Well |
| 200 | Номинальная мощность серии 200 Вт |
| 12 | Выходное напряжение 12 В |
Назначение
LOP-200-12 представляет собой компактный открытый AC/DC источник питания мощностью 200 Вт, выполненный в габарите 4"×2" с низким профилем 25,4 мм. Изделие предназначено для построения промышленной автоматики, систем безопасности, телекоммуникационного и медицинского оборудования, а также другой электронной аппаратуры, требующей стабилизированного напряжения 12 В.
Области применения
- промышленное автоматизированное оборудование и системы управления;
- системы безопасности;
- механическое и электротехническое оборудование;
- электронные приборы, устройства и аппаратура;
- сетевое оборудование;
- телекоммуникационные устройства;
- оборудование питания PoE;
- системы домашней автоматизации;
- медицинские устройства.
Особенности
- компактный формат 4"×2" с низким профилем 25,4 мм;
- универсальный вход 80–264 В AC с коррекцией коэффициента мощности;
- потребление без нагрузки менее 0,5 Вт;
- выходное напряжение 12 В в составе серии стандартных напряжений;
- эффективность до 94%;
- допустимая перегрузка до 150% от номинала в течение 3 с;
- 140 Вт при естественном охлаждении и 200 Вт при принудительном охлаждении вентилятором;
- пригоден для установок класса I и класса II;
- категория перенапряжения III;
- рабочий диапазон температуры от -40 до +80 °C;
- очень низкий ток утечки, 2×MOPP, подходит для медицинских применений BF;
- встроенное питание 12 В/0,5 А для внешнего вентилятора;
- 3-кратная перегрузочная способность по мощности на 3 с;
- соответствие международным стандартам безопасности и ЭМС.
Описание
LOP-200-12 относится к серии LOP-200 — высоконадежных энергоэффективных открытых источников питания малой высоты. Серия рассчитана на широкий диапазон входного напряжения, имеет низкую мощность холостого хода и поддерживает работу в широком температурном диапазоне. Конструкция рассчитана на применение в оборудовании, где важны компактность, высокая удельная мощность, электробезопасность и стабильность параметров.
Модель LOP-200-12 обеспечивает номинальное выходное напряжение 12 В и относится к исполнению на 200 Вт. При естественном охлаждении доступна мощность до 140 Вт, а при использовании внешнего вентилятора — до 200 Вт. Источник питания рассчитан на эксплуатацию в составе конечного оборудования и поддерживает широкий набор защит: от короткого замыкания, перегрузки, перенапряжения и перегрева.
Расширенные технические параметры
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Диапазон подстройки выходного напряжения | 11,4–12,6 В |
| Номинальный ток при 200 Вт и принудительном охлаждении | 16,7 А |
| Номинальный ток при естественном охлаждении | 11,7 А |
| Пиковый ток в течение 3 с | 25 А |
| Номинальная мощность при принудительном охлаждении | 200,4 Вт |
| Номинальная мощность при естественном охлаждении | 140,4 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±3,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±1,0% |
| Время установления и нарастания | 1000 мс, 30 мс/230 В AC; 1500 мс, 30 мс/115 В AC при полной нагрузке |
| Время удержания | 16 мс при нагрузке 140 Вт, 8 мс при нагрузке 200 Вт |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В AC / 113–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF>0,95 при 230 В AC; PF>0,98 при 115 В AC, при полной нагрузке |
| Типовой КПД | 93% |
| Пусковой ток | 40 А при 115 В AC; 80 А при 230 В AC, холодный старт |
| Потребляемый ток сети | 2,5 А при 115 В AC; 1 А при 230 В AC |
| Ток утечки | ток утечки на землю < 500 мкА (rms) при 264 В AC; ток прикосновения < 70 мкА (rms) при 264 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105–150% от номинальной выходной мощности; тип защиты — hiccup после 3 с; автоматическое восстановление через 3 с после устранения неисправности |
| Перенапряжение | 13,2–15,6 В |
| Перегрев | Выходное напряжение отключается; автоматическое восстановление после снижения температуры или повторного включения |
| Короткое замыкание | Выходное напряжение отключается; восстановление после устранения аварии |
Функции
| Параметр | Значение |
| Питание внешнего вентилятора | 12 В / 0,5 А для привода вентилятора; 12 В / 0,1 А без вентилятора |
| Допуск питания вентилятора | -20% ... +15% при главном выходе на 20% от номинального тока |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40 ... +80 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40 ... +85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ... 50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, BS EN/EN60601-1; IEC62368-1, IEC60335-1, IEC61558-1/-2-16, IEC60601-1; UL62368-1, ANSI/AAMI ES60601-1; GB4943.1; AS/NZS 61558-1/-2-16; TPTC 004 |
| Изоляция | Primary-Secondary: 2×MOPP; Primary-Earth: 1×MOPP; Secondary-Earth: 1×MOPP |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 62368-1: OVC II, высота до 5000 м; IEC/EN 60335-1: OVC II, высота до 5000 м; IEC/EN 60601-1: OVC II, высота до 4000 м |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Проводимые и излучаемые помехи: класс I — класс B, класс II — класс A; гармонические составляющие — класс A; фликер напряжения — согласно BS EN/EN61000-3-3 |
| Помехоустойчивость | ESD: уровень 4, 15 кВ воздух, 8 кВ контакт; радиопомехоустойчивость: уровень 3, 10 В/м (80 МГц–2,7 ГГц), таблица 9: 9–28 В/м (385 МГц–5,78 ГГц); EFT/Burst: уровень 3, 2 кВ; Surge: уровень 4, 4 кВ линия-земля, 2 кВ линия-линия; Conducted: уровень 3, 10 В; Magnetic Field: уровень 4, 30 А/м; Voltage Dips and interruptions: >95% провал 0,5 периода, 100% провал 1 период, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2928,9 тыс. часов минимум по Telcordia SR-332 (Bellcore); 393,9 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 101,6 × 50,8 × 25,4 мм (Д × Ш × В) |
| Масса | 0,21 кг |
| Упаковка | 36 шт.; 10 кг; 0,95 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, завершённой конденсаторами 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, линейную стабилизацию и нагрузочную стабилизацию.
- При пониженном входном напряжении может потребоваться дерейтинг. Следует использовать кривую дерейтинга.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания ЭМС выполнялись на металлической пластине 360 мм × 360 мм толщиной 1 мм; конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
