LOP-200-18
LOP-200-18 - компактный 200-Вт открытый импульсный источник питания с выходом 18 В для промышленной и медицинской аппаратуры.
LOP-200-18 представляет собой высоконадежный низкопрофильный источник питания открытого исполнения серии LOP-200, рассчитанный на питание оборудования промышленной автоматики, телекоммуникаций, медицинской техники, систем безопасности и другой электронной аппаратуры. Модель обеспечивает номинальное выходное напряжение 18 В и относится к классу решений с универсальным сетевым входом 80…264 В переменного тока.
Расшифровка партномера
| Партномер | Расшифровка |
| LOP | Серия источников питания Mean Well LOP |
| 200 | Номинальная мощность серии 200 Вт |
| 18 | Номинальное выходное напряжение 18 В |
Назначение и особенности

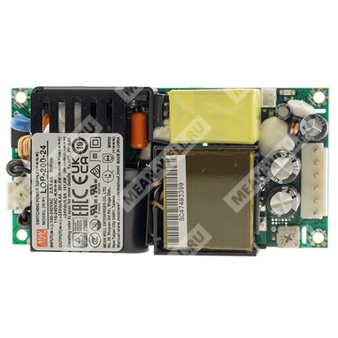

Источник питания выполнен в открытом каркасном исполнении с низким профилем и габаритами 4" × 2" (101,6 × 50,8 мм). Серия ориентирована на применение в составе конечного оборудования и отличается высокой удельной мощностью, широким диапазоном входного напряжения, высоким КПД и расширенным набором защит.
- Компактное исполнение 4" × 2" с низким профилем 25,4 мм.
- Универсальный вход 80…264 В~ с активной коррекцией коэффициента мощности.
- Низкое потребление без нагрузки: менее 0,5 Вт.
- Выходное напряжение 18 В.
- Повышенная перегрузочная способность: 150% в течение 3 с.
- Режим естественного охлаждения: до 140 Вт.
- С принудительным охлаждением внешним вентилятором: до 200 Вт.
- Поддержка установок Class I и Class II.
- Категория перенапряжения OVC III.
- Рабочий диапазон температур: от -40 до +80 °C.
- Подходит для BF-медицинских применений благодаря сверхнизкому току утечки и 2×MOPP.
- Встроенное питание внешнего вентилятора 12 В / 0,5 А.
Области применения
- Промышленная автоматика и системы управления.
- Системы безопасности.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
- Сетевое оборудование.
- Телекоммуникационные устройства.
- Источники питания для PoE-оборудования.
- Домашняя автоматизация.
- Медицинские устройства.
Основные сведения
LOP-200-18 относится к серии с высоким уровнем надежности и высокой энергетической эффективностью. Конструкция рассчитана на монтаж в составе конечного изделия. Источник обеспечивает стабильную работу в широком диапазоне условий эксплуатации и соответствует ряду международных стандартов безопасности и ЭМС.
Параметры выхода
| Параметр | Значение для LOP-200-18 |
| Выходное напряжение | 18 В |
| Диапазон подстройки основного выхода | 17,1…18,9 В |
| Номинальный ток при 10,98 CFM | 11,1 А |
| Номинальный ток при естественном охлаждении | 7,8 А |
| Пиковый ток в течение 3 с | 16,7 А |
| Номинальная мощность при 10,98 CFM | 199,8 Вт |
| Номинальная мощность при естественном охлаждении | 140,4 Вт |
| Допуск выходного напряжения | ±3,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Пульсации и шум | 180 мВп-п |
| Время запуска, нарастания | 1000 мс, 30 мс / 230 В~; 1500 мс, 30 мс / 115 В~ при полной нагрузке |
| Время удержания | 16 мс при нагрузке 140 Вт; 8 мс при нагрузке 200 Вт |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В~ / 113…370 В= |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В~; PF > 0,98 при 115 В~ при полной нагрузке |
| КПД | 93,5% |
| Пусковой ток | 40 А / 115 В~; 80 А / 230 В~, холодный старт |
| Потребляемый ток по сети | 2,5 А / 115 В~; 1 А / 230 В~ |
| Ток утечки | Ток утечки на землю < 500 мкА (действ.) при 264 В~; ток прикосновения < 70 мкА (действ.) при 264 В~ |
Защиты
| Вид защиты | Описание |
| Перегрузка | 105…150% от номинальной выходной мощности; тип защиты — прерывистый режим, автоматическое восстановление через 3 с |
| Перенапряжение | 19,8…23,4 В; тип защиты — отключение выходного напряжения, восстановление после снятия аварии |
| Перегрев | Тип защиты — отключение выходного напряжения, автоматическое восстановление после снижения температуры или после повторного включения |
| Короткое замыкание | Защита предусмотрена |
Вспомогательное питание вентилятора
| Параметр | Значение |
| Выход для внешнего вентилятора | 12 В / 0,5 А при подключенном вентиляторе; 12 В / 0,1 А без вентилятора |
| Допуск | -20% … +15% при основной выходной нагрузке 20% от номинала |
| Расход воздуха вентилятора | 10,98 CFM |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+80 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, IEC60335-1, IEC61558-1/-2-16, IEC60601-1; BS EN62368-1, BS EN60335-1, BS EN61558-1/-2-16, BS EN60601-1; UL62368-1, ANSI/AAMI ES60601-1; GB4943.1; AS/NZS 61558-1/-2-16; TPTC 004 |
| Изоляция | Первичная цепь — вторичная цепь: 2×MOPP; первичная цепь — земля: 1×MOPP; вторичная цепь — земля: 1×MOPP |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 62368-1: OVC II, высота до 5000 м; IEC/EN 60335-1: OVC II, высота до 5000 м; IEC/EN 60601-1: OVC II, высота до 4000 м |
| Испытательное напряжение | Вход/выход: 4 кВ~; вход/земля: 2 кВ~; выход/земля: 1,5 кВ~ |
| Сопротивление изоляции | Вход/выход, вход/земля, выход/земля: 100 МОм / 500 В= / 25 °C / 70% RH |
| Эмиссия ЭМС | Проводимые и излучаемые помехи: BS EN/EN55032, BS EN/EN55011, BS EN/EN55014; гармонические токи: BS EN/EN61000-3-2, класс A; фликер: BS EN/EN61000-3-3 |
| Помехоустойчивость ЭМС | BS EN/EN55035, BS EN/EN61000-6-2 |
| Устойчивость к провалам и прерываниям напряжения | >95% провал 0,5 периода; 100% провал 1 период; 30% провал 25 периодов; >95% прерывания 250 периодов |
| ESD | Уровень 4, 15 кВ воздушный разряд; уровень 4, 8 кВ контактный |
| Радиопомехоустойчивость | Уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…5,78 ГГц) |
| EFT/Burst | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Импульсные помехи | Уровень 3, 2 кВ |
| Кондуктивная помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2928,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 393,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 101,6 × 50,8 × 25,4 мм (Д × Ш × В) |
| Масса | 0,21 кг |
| Упаковка | 36 шт.; 10 кг / 0,95 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В~, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по сети и нестабильность по нагрузке.
- При пониженном входном напряжении может потребоваться дерейтинг; необходимо использовать кривую дерейтирования.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование.
- Испытания ЭМС выполнялись при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм.
- Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
