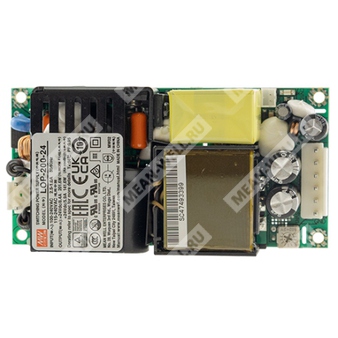

LOP-200-24 - компактный источник питания AC/DC 24 В для промышленной, медицинской и бытовой аппаратуры.
Расшифровка партномера
| Партномер | Расшифровка |
| LOP | Серия низкопрофильных открытых источников питания |
| 200 | Номинальная мощность серии 200 Вт |
| 24 | Выходное напряжение 24 В |
Назначение
LOP-200-24 предназначен для питания электронной аппаратуры, промышленной автоматики, медицинских устройств, телекоммуникационного и сетевого оборудования, а также систем безопасности и домашней автоматизации.
Особенности
- Компактное открытое исполнение форм-фактора 4" × 2" с низким профилем 25,4 мм.
- Универсальный диапазон входного напряжения 80–264 В переменного тока и 113–370 В постоянного тока.
- Коррекция коэффициента мощности.
- Потребление на холостом ходу менее 0,5 Вт.
- КПД до 94%.
- Номинальная выходная мощность 140 Вт при естественном охлаждении и 200 Вт при принудительном охлаждении с внешним вентилятором.
- Перегрузочная способность 150% в течение 3 секунд.
- Работа в широком диапазоне температур окружающей среды.
- Соответствие требованиям по безопасности для ITE, медицинских, бытовых и промышленных применений.
- Очень малый ток утечки, пригодность для медицинских применений типа BF.
- Встроенное питание вентилятора 12 В/0,5 А.
Описание
LOP-200-24 — это высоконадежный энергоэффективный открытый источник питания малой высоты, рассчитанный на номинальное выходное напряжение 24 В. Серия LOP-200 выполнена в стандартном габарите 4" × 2" и обеспечивает высокую удельную мощность. Универсальный вход 80–264 В переменного тока делает изделие пригодным для применения в различных регионах и системах.
Модель поддерживает работу в составе оборудования классов I и II, имеет высокий уровень электробезопасности и соответствует требованиям к 2 × MOPP. Источник питания ориентирован на применение в промышленной автоматике, системах безопасности, измерительной и телекоммуникационной технике, медицинском оборудовании и других устройствах, где требуются компактность, высокий КПД и широкий температурный диапазон.
Расшифровка партномера
| Позиция | Значение |
| LOP | Серия |
| 200 | Номинальная мощность 200 Вт |
| 24 | Выходное напряжение 24 В |
Основные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальная мощность при естественном охлаждении | 140 Вт |
| Номинальная мощность при принудительном охлаждении | 200 Вт |
| Форм-фактор | Открытое исполнение, 4" × 2" |
| Высота | 25,4 мм |
| Температура эксплуатации | от -40 до +80 °C |
| КПД | 94% тип. для модели 24 В |
| Потребление на холостом ходу | Менее 0,5 Вт |
| Ток утечки | Earth leakage current < 500 мкА (rms) при 264 В AC; touch current < 70 мкА (rms) при 264 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В AC; 113–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| Пусковой ток | 40 А при 115 В AC; 80 А при 230 В AC, холодный старт |
| Потребляемый ток сети | 2,5 А при 115 В AC; 1 А при 230 В AC |
| Время удержания | 16 мс при нагрузке 140 Вт; 8 мс при нагрузке 200 Вт |
| Время запуска и нарастания | 1000 мс, 30 мс при 230 В AC; 1500 мс, 30 мс при 115 В AC, при полной нагрузке |
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Диапазон подстройки выходного напряжения | 22,8–25,2 В |
| Точность выходного напряжения | ±2,0% |
| Пульсации и шум | 200 мВ п-п |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Выходной ток, пиковый режим 3 с | 12,5 А |
| Выходной ток при 10,98 CFM | 8,4 А |
| Выходной ток при естественном охлаждении | 5,9 А |
| Пиковая мощность 3 с | 300 Вт |
| Мощность при 10,98 CFM | 201,6 Вт |
| Мощность при естественном охлаждении | 141,6 Вт |
Защиты
| Параметр | Значение |
| Перегрузка | 105–150% от номинальной выходной мощности; тип защиты — hiccup с восстановлением через 3 с |
| Перенапряжение | 26,4–31,2 В |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры или повторного включения |
Функции
| Параметр | Значение |
| Питание внешнего вентилятора | 12 В / 0,5 А для вентилятора; 12 В / 0,1 А без вентилятора |
| Допуск питания вентилятора | -20% ... +15% при основной нагрузке 20% от номинала |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высота применения | До 5000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, IEC60335-1, IEC61558-1/-2-16, IEC60601-1; UL62368-1, ANSI/AAMI ES60601-1; GB4943.1; AS/NZS 61558-1/-2-16; TPTC 004 |
| Изоляция | Первичная-вторичная: 2×MOPP; первичная-земля: 1×MOPP; вторичная-земля: 1×MOPP |
| Категория перенапряжения | OVC III для IEC/EN 61558-1/-2-16 до 2000 м; OVC II для IEC/EN/UL 62368-1 до 5000 м; OVC II для IEC/EN 60335-1 до 5000 м; OVC II для IEC/EN 60601-1 до 4000 м |
| Испытательное напряжение | Вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС излучение | BS EN/EN55032 (CISPR32), BS EN/EN55011 (CISPR11), BS EN/EN61000-3-2, BS EN/EN61000-3-3 |
| ЭМС помехоустойчивость | BS EN/EN55035, BS EN/EN61000-6-2 |
| Уровень ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к радиопомехам | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Быстрые переходные процессы | Уровень 3, 2 кВ |
| Скачки напряжения | Уровень 4, 4 кВ Line-FG; 2 кВ Line-Line |
| Проводимые помехи | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 100% провал 1 период; 30% провал 25 периодов; >95% прерывания 250 периодов |
MTBF, размеры и упаковка
| Параметр | Значение |
| MTBF | 2928,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 393,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 101,6 × 50,8 × 25,4 мм (Д × Ш × В) |
| Масса | 0,21 кг |
| Упаковка | 36 шт.; 10 кг; 0,95 CUFT |
Монтаж и подключение
Входной разъём AC (CN1): JST B3P-VH или аналог.
| Номер контакта | Назначение | Ответная часть | Контакт |
| 1 | AC/L | JST VHR или аналог | JST SVH-21T-P1.1 или аналог |
| 2 | Нет контакта | JST VHR или аналог | JST SVH-21T-P1.1 или аналог |
| 3 | AC/N | JST VHR или аналог | JST SVH-21T-P1.1 или аналог |
Выходной разъём DC (CN2): JST B6P-VH или аналог.
| Номер контакта | Назначение | Ответная часть | Контакт |
| 1,2,3 | -V | JST VHR или аналог | JST SVH-21T-P1.1 или аналог |
| 4,5,6 | +V | JST VHR или аналог | JST SVH-21T-P1.1 или аналог |
Разъём вентилятора (CN101): JST B2B-PH-K-S или аналог.
| Номер контакта | Назначение | Ответная часть | Контакт |
| 1 | +12Vaux | JST PHR-2 или аналог | JST SPH-002T-P0.5S или аналог |
| 2 | DC COM | JST PHR-2 или аналог | JST SPH-002T-P0.5S или аналог |
Примечания
- Если иное не указано, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ параллельными конденсаторами.
- Допуск включает допуск уставки, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую дерейтингa.
- Источник питания рассматривается как компонент, подлежащий установке в конечное изделие. Испытания ЭМС выполняются при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
