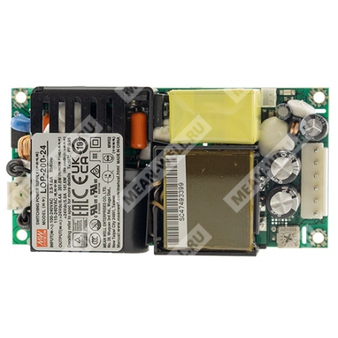

LOP-200-27
нет на складе
LOP-200-27 - низкопрофильный открытый источник питания 200 Вт для промышленной, медицинской и телекоммуникационной аппаратуры.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| 1 | LOP | Серия низкопрофильных открытых источников питания |
| 2 | 200 | Номинальная мощность 200 Вт |
| 3 | 27 | Выходное напряжение 27 В |
Назначение
LOP-200-27 представляет собой компактный открытый источник питания AC/DC мощностью 200 Вт с универсальным диапазоном входного напряжения, предназначенный для применения в промышленной автоматике, системах безопасности, медицинском оборудовании, телекоммуникационной аппаратуре и других ответственных нагрузках.
Особенности
- Компактное исполнение 4" × 2" с низким профилем 25,4 мм.
- Универсальный вход 80–264 В переменного тока или 113–370 В постоянного тока.
- Активная коррекция коэффициента мощности.
- Низкое энергопотребление без нагрузки: менее 0,5 Вт.
- Высокий КПД: до 94%.
- Два режима охлаждения: 140 Вт при естественной конвекции и 200 Вт при принудительном охлаждении с внешним вентилятором.
- Допустимая перегрузка до 150% от номинала в течение 3 секунд.
- Соответствие категории перенапряжения III.
- Работа в расширенном диапазоне температур от -40 до +80 °C.
- Очень малый ток утечки, пригодность для медицинских применений типа BF.
- Встроенное питание внешнего вентилятора 12 В.
Применение
- Промышленные системы автоматизации и управления.
- Системы безопасности.
- Механическое и электротехническое оборудование.
- Электронные измерительные приборы и аппаратура.
- Сетевое оборудование.
- Телекоммуникационные устройства.
- Источник питания для оборудования PoE.
- Системы домашней автоматизации.
- Медицинские устройства.
Описание
LOP-200-27 относится к серии LOP-200 — высоконадежных энергоэффективных низкопрофильных открытых источников питания. При стандартных габаритах 4" × 2" обеспечивается высокая удельная мощность 25 Вт/дюйм³. Серия рассчитана на глобальное применение благодаря широкому универсальному входу 80–264 В AC, наличию нескольких вариантов выходных напряжений и высокому уровню электрической и функциональной совместимости с различными областями применения.
Данная модификация формирует стабилизированное выходное напряжение 27 В, что делает её применимой для систем промышленного питания, исполнительных модулей, устройств связи и оборудования, требующего повышенного по сравнению с 24 В уровня напряжения. Источник питания обеспечивает высокий уровень надежности, низкое энергопотребление в режиме ожидания, защиту от короткого замыкания, перегрузки, перенапряжения и перегрева, а также соответствует требованиям по электромагнитной совместимости и многим международным стандартам безопасности.
Расширенные технические параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 27 В |
| Номинальный ток | 7,5 А |
| Ток при пиковой нагрузке 3 с | 11,1 А |
| Номинальная мощность при пиковой нагрузке 3 с | 299,7 Вт |
| Номинальная мощность при принудительном охлаждении | 202,5 Вт |
| Номинальная мощность при естественной конвекции | 143,1 Вт |
| Диапазон регулировки выходного напряжения | 25,6–29 В |
| Пульсации и шум | 200 мВп-п |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки, время нарастания | 1000 мс, 30 мс / 230 В AC; 1500 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 16 мс при 140 Вт, 8 мс при 200 Вт |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В AC / 113–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC при полной нагрузке |
| Пусковой ток | 40 А / 115 В AC; 80 А / 230 В AC, холодный старт |
| Потребляемый ток сети | 2,5 А / 115 В AC; 1 А / 230 В AC |
| Ток утечки | Ток утечки на землю < 500 мкА (ср. кв.) при 264 В AC; ток прикосновения < 70 мкА (ср. кв.) при 264 В AC |
Защита
| Функция | Параметры |
| Перегрузка | 105–150% от номинальной выходной мощности; тип защиты: прерывистый режим, восстановление автоматически через 3 с |
| Перенапряжение | 29,7–35,1 В; тип защиты: отключение выходного напряжения, восстановление после снятия неисправности путем повторного включения питания |
| Перегрев | Тип защиты: отключение выходного напряжения, автоматическое восстановление после снижения температуры или повторного включения питания |
Вентилятор
| Параметр | Значение |
| Выход питания вентилятора | 12 В / 0,5 А для питания вентилятора; 12 В / 0,1 А без вентилятора |
| Допуск | От -20% до +15% при 20% от номинального тока основного выхода |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+80 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Массо-габаритные и ресурсные данные
| Параметр | Значение |
| MTBF | 2928,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 393,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 101,6 × 50,8 × 25,4 мм (Д × Ш × В) |
| Масса | 0,21 кг |
| Упаковка | 36 шт.; 10 кг; 0,95 CUFT |
Требования безопасности и электромагнитной совместимости
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, IEC60335-1, IEC61558-1/-2-16, IEC60601-1; UL62368-1, ANSI/AAMI ES60601-1; GB4943.1; AS/NZS 61558-1/-2-16; TPTC 004; BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, BS EN/EN60601-1 |
| Изоляция | Первичная-вторичная: 2xMOPP; первичная-земля: 1xMOPP; вторичная-земля: 1xMOPP |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 62368-1: OVC II, высота до 5000 м; IEC/EN 60335-1: OVC II, высота до 5000 м; IEC/EN 60601-1: OVC II, высота до 4000 м |
| Испытательное напряжение | Вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Проводимые и излучаемые помехи: класс B для Class I, класс A для Class II; гармонические составляющие: класс A; мерцание напряжения: по стандарту |
| Помехоустойчивость | ЭСР: уровень 4, 15 кВ воздух, 8 кВ контакт; радиочастотная устойчивость: уровень 3, 10 В/м; EFT/Burst: уровень 3, 2 кВ; Surge: уровень 4, 4 кВ линия-земля и 2 кВ линия-линия; проводимая устойчивость: уровень 3, 10 В; магнитное поле: уровень 4, 30 А/м; провалы и прерывания напряжения: соответствующие уровни по нормам |
Подключение и конструктив
| Параметр | Значение |
| Входной разъём | JST B3P-VH или эквивалент |
| Выходной разъём | JST B6P-VH или эквивалент |
| Разъём вентилятора | JST B2B-PH-K-S или эквивалент |
| Ориентация обдува | Воздушный поток согласно маркировке на чертеже |
| Монтаж | Открытое рамочное исполнение; для системы класса I монтажные отверстия, отмеченные символом заземления, должны быть соединены с защитным заземлением; для системы класса II соединение с защитным заземлением не требуется |
Примечания
- Все параметры, специально не оговоренные, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ, включенными параллельно.
- Допуск включает установившийся допуск, нестабильность по сети и по нагрузке.
- При низком входном напряжении может потребоваться снижение выходной мощности; следует учитывать кривую дерейтирования.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование.
