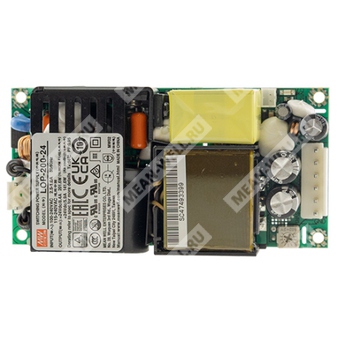

LOP-200-54
LOP-200-54 - низкопрофильный открытый источник питания переменного/постоянного тока для промышленной, медицинской и телекоммуникационной аппаратуры.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LOP | Серия источников питания LOP |
| 200 | Номинальная мощность 200 Вт |
| 54 | Выходное напряжение 54 В |
Назначение и особенности
LOP-200-54 — это высоконадежный, энергоэффективный открытый источник питания низкопрофильного исполнения с номинальной мощностью 200 Вт и выходным напряжением 54 В. Изделие рассчитано на установку в промышленное, медицинское, телекоммуникационное и иное оборудование, где требуется компактный источник питания с универсальным входом, низким потреблением в холостом режиме и высокими показателями КПД.
Модель относится к серии LOP-200, выполненной в габаритах 4" × 2" при высоте 25,4 мм. Для серии заявлены универсальный вход 80...264 В переменного тока, активная коррекция коэффициента мощности, малое потребление без нагрузки, расширенный температурный диапазон и наличие встроенной защиты по короткому замыканию, перегрузке, перенапряжению и перегреву.
Области применения
- Промышленная автоматика и системы управления
- Системы безопасности
- Механическое и электротехническое оборудование
- Электронные приборы, устройства и аппаратура
- Сетевое оборудование
- Телекоммуникационные устройства
- Оборудование для питания PoE
- Домашняя автоматизация
- Медицинские устройства
Основные особенности
- Компактный размер 4" × 2" с низким профилем 25,4 мм
- Универсальный вход 80...264 В AC с коррекцией коэффициента мощности
- Потребление в режиме холостого хода менее 0,5 Вт
- Глобальные сертификаты для нескольких классов применения
- Допустимая пиковая перегрузка 150% в течение 3 секунд
- 140 Вт при естественной конвекции, 200 Вт при принудительном охлаждении вентилятором
- Пригодность для установок класса I или класса II
- Категория перенапряжения III
- Рабочий диапазон температур от -40 до +80 °C
- КПД до 94%
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева
- Очень малый ток утечки, соответствие 2 × MOPP, пригодность для BF-медицинских применений
- Рабочая высота до 5000 м
- Встроенное питание 12 В / 0,5 А для внешнего вентилятора
Описание
LOP-200-54 представляет собой источник питания открытого каркасного исполнения мощностью 200 Вт, ориентированный на применение в компактных системах, где критичны плотность мощности, тепловые характеристики и требования по безопасности. При стандартном форм-факторе 4" × 2" изделие обеспечивает высокую удельную мощность и поддерживает универсальный диапазон сетевого входа 80...264 В AC, что делает его пригодным для эксплуатации в международных проектах.
Серия LOP-200 включает несколько стандартных вариантов выходного напряжения: 12 В, 15 В, 18 В, 24 В, 27 В, 36 В, 48 В и 54 В. Модель LOP-200-54 является старшей по напряжению в данной линейке и предназначена для систем с повышенным уровнем выходного постоянного напряжения.
Для источника питания характерны низкое энергопотребление в дежурном режиме, высокий КПД, работа в широком температурном диапазоне и возможность кратковременной перегрузки до 150% от номинала. Применение активной коррекции коэффициента мощности и продуманной схемотехники позволяет использовать устройство в промышленной, медицинской и бытовой аппаратуре с высокими требованиями к электромагнитной совместимости и электрической безопасности.
Таблица расшифровки и ключевых данных модели
| Параметр | Значение |
| Серия | LOP-200 |
| Номинальная мощность | 200 Вт |
| Выходное напряжение | 54 В |
| Исполнение | Открытый каркас, низкопрофильное |
| Назначение | Источник питания переменного/постоянного тока |
Выход
| Параметр | LOP-200-54 |
| Выходное напряжение | 54 В |
| Диапазон подстройки выходного напряжения | 52...58 В |
| Номинальный ток | 3,8 А |
| Ток при конвекционном охлаждении | 2,7 А |
| Пиковый ток 3 секунды | 5,6 А |
| Номинальная мощность при 10,98 CFM | 205,2 Вт |
| Номинальная мощность при конвекции | 145,8 Вт |
| Пульсации и шум | 250 мВ пик-пик |
| Допуск напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, нарастания | 1000 мс, 30 мс при 230 В AC; 1500 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания | 16 мс при нагрузке 140 Вт, 8 мс при нагрузке 200 Вт |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80...264 В AC / 113...370 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC при полной нагрузке |
| Пусковой ток | 40 А при 115 В AC; 80 А при 230 В AC, холодный запуск |
| Входной ток | 2,5 А при 115 В AC; 1 А при 230 В AC |
| Потребление без нагрузки | Менее 0,5 Вт |
Защита
| Параметр | Значение |
| Перегрузка | 105...150% от номинальной выходной мощности; тип защиты — прерывистый режим с восстановлением через 3 секунды |
| Перенапряжение | 59,4...67,5 В |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры или после повторного включения питания |
Функциональные параметры
| Параметр | Значение |
| Питание внешнего вентилятора | 12 В / 0,5 А для привода вентилятора; 12 В / 0,1 А без вентилятора |
| Допуск питания вентилятора | -20%...+15% при основном выходе на 20% от номинального тока |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40...+80 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -40...+85 °C, 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, IEC60335-1, IEC61558-1/-2-16, IEC60601-1; UL62368-1, ANSI/AAMI ES60601-1; GB4943.1; AS/NZS 61558-1/-2-16; TPTC 004 |
| Изоляция | Первичная цепь — вторичная цепь: 2 × MOPP; первичная цепь — земля: 1 × MOPP; вторичная цепь — земля: 1 × MOPP |
| Категория перенапряжения | IEC/EN 61558-1/-2-16 — OVC III, высота до 2000 м; IEC/EN/UL 62368-1 — OVC II, высота до 5000 м; IEC/EN 60335-1 — OVC II, высота до 5000 м; IEC/EN 60601-1 — OVC II, высота до 4000 м |
| Испытательное напряжение | Вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые и кондуктивные помехи | Class I: Class B; Class II: Class A |
| Гармонические составляющие тока | Class A |
| ЭМС-устойчивость к провалам и прерываниям напряжения | >95% провал 0,5 периода; 100% провал 1 период; 30% провал 25 периодов; >95% прерывание 250 периодов |
| Электростатический разряд | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 3, 10 В/м в диапазоне 80 МГц...2,7 ГГц; таблица 9, 9...28 В/м в диапазоне 385 МГц...5,78 ГГц |
| Быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные перенапряжения | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Кондуктивная помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2928,9 тыс. часов по Telcordia SR-332 (Bellcore); 393,9 тыс. часов по MIL-HDBK-217F (25 °C) |
| Габариты | 101,6 × 50,8 × 25,4 мм (Д × Ш × В) |
| Масса | 0,21 кг |
| Упаковка | 36 шт.; 10 кг; 0,95 куб. фута |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
4. При пониженном входном напряжении может потребоваться дерейтинг. Следует учитывать график дерейтинга.
5. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Испытания ЭМС выполнялись при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
Подключение
| Разъём | Назначение | Стыкуемая часть | Контакты |
| AC-вход, CN1 | AC/L, не используется, AC/N | JST VHR или аналог | JST SVH-21T-P1.1 или аналог |
| Выход постоянного тока, CN2 | -V, +V | JST VHR или аналог | JST SVH-21T-P1.1 или аналог |
| Разъём вентилятора, CN101 | +12Vaux, DC COM | JST PHR-2 или аналог | JST SPH-002T-P0.5S или аналог |
Для системы класса I монтажные отверстия, отмеченные соответствующим обозначением, должны быть соединены с защитным заземлением. Для системы класса II подключение к защитному заземлению не требуется.
Инструкция по установке: см. руководство производителя.
