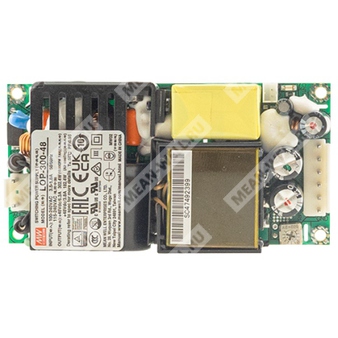

LOP-300-12 - низкопрофильный открытый AC/DC источник питания на 12 В для промышленной и медицинской аппаратуры.
Расшифровка партномера
| Партномер | Расшифровка |
| LOP | Серия низкопрофильных открытых источников питания Mean Well |
| 300 | Номинальная мощность 300 Вт |
| 12 | Выходное напряжение 12 В |
Назначение и особенности
LOP-300-12 представляет собой высоконадежный энергоэффективный импульсный источник питания открытого исполнения мощностью 300 Вт в компактном корпусе 4"×2" с низким профилем 25,4 мм. Модель рассчитана на универсальный вход 80–264 В переменного тока и 113–370 В постоянного тока, обеспечивает выход 12 В и предназначена для применения в промышленной автоматике, системах безопасности, телекоммуникационном оборудовании, медицинской технике, сетевом и электронном оборудовании.
Источник питания поддерживает работу как в системах класса I с подключением к защитному заземлению, так и в системах класса II без FG. Для увеличения допустимой выходной мощности предусмотрены два режима охлаждения: до 180 Вт при естественной конвекции и до 300 Вт при принудительном охлаждении внешним вентилятором. Применена активная коррекция коэффициента мощности, предусмотрены защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
Особенности
- Компактный размер 4"×2" с низким профилем 25,4 мм.
- Универсальный диапазон входного напряжения 80–264 В AC.
- Низкое потребление без нагрузки: менее 0,5 Вт.
- Активная коррекция коэффициента мощности.
- Высокий КПД, до 94%.
- Режим 150% перегрузки в течение 3 секунд.
- Работа при температуре окружающей среды от –40 до +80 °C.
- Соответствие OVC III.
- Подходит для систем класса I и класса II.
- Очень низкий ток утечки, пригодность для BF-медицинских применений.
- Встроенный источник 12 В / 0,5 А для внешнего вентилятора.
Области применения
- Промышленная автоматизация, машины и системы управления.
- Системы безопасности.
- Механическое и электротехническое оборудование.
- Электронные приборы, аппаратура и оборудование.
- Сетевое оборудование.
- Телекоммуникационные устройства.
- Оборудование питания PoE.
- Домашняя автоматизация.
- Медицинские устройства.
Описание
LOP-300-12 относится к серии LOP-300 — это 300-Вт высоконадежный, энергоэффективный низкопрофильный открытый источник питания. Плотность мощности составляет 37,5 Вт/дюйм² при габаритах 4"×2". Серия использует универсальный вход 80–264 В AC, что делает изделие пригодным для глобальных применений. Набор стандартных выходных напряжений включает 12 В, 15 В, 18 В, 24 В, 27 В, 30 В, 36 В, 48 В и 54 В.
Для серии характерны низкое энергопотребление в дежурном режиме, высокий КПД, возможность выдачи 180 Вт при естественном охлаждении и 300 Вт при использовании дополнительного вентилятора. Также предусмотрена перегрузочная способность 150% в течение 3 секунд, широкий температурный диапазон и соответствие требованиям по электробезопасности и ЭМС. Изделие рассчитано на использование в BF-медицинских приложениях благодаря крайне низкому току утечки и наличию изоляции 2×MOPP.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Диапазон регулировки основного выхода | 11,4–12,6 В |
| Номинальная мощность при принудительном охлаждении | 300 Вт |
| Номинальная мощность при естественной конвекции | 180 Вт |
| Пиковая мощность в течение 3 секунд | 450 Вт |
| Ток при пике 3 секунды | 37,5 А |
| Ток при 10,98 CFM | 25 А |
| Ток при конвекции | 15 А |
| Пульсации и шум | 120 мВ пик-пик |
| Допуск выходного напряжения | ±3,0% |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±1,0% |
| Время установки и нарастания | 1000 мс, 30 мс / 230 В AC; 1500 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 16 мс при нагрузке 180 Вт; 8 мс при нагрузке 300 Вт |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В AC; 113–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC при полной нагрузке |
| Типовой КПД | 92,5% |
| Пусковой ток | 40 А / 115 В AC; 80 А / 230 В AC, холодный старт |
| Типовой входной ток | 3,5 А / 115 В AC; 1,8 А / 230 В AC |
| Ток утечки | Ток утечки на землю менее 500 мкА (rms) при 264 В AC; ток прикосновения менее 70 мкА (rms) при 264 В AC |
Защиты
| Функция | Параметры и поведение |
| Перегрузка | 105–150% от номинальной выходной мощности; тип защиты — hiccup с автоматическим восстановлением через 3 секунды |
| Перенапряжение | 13,2–15,6 В; тип защиты — отключение выходного напряжения с восстановлением после снижения температуры или повторного включения |
| Перегрев | Тип защиты — отключение выходного напряжения с автоматическим восстановлением после снижения температуры или после повторного включения |
| Короткое замыкание | Предусмотрено |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | –40…+80 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | –40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Охлаждение и производительность
| Режим охлаждения | Максимальная выходная мощность |
| Естественная конвекция | 180 Вт |
| Принудительное охлаждение внешним вентилятором | 300 Вт |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 4 кВ AC; вход–FG: 2 кВ AC; выход–FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–FG, выход–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Изоляция | Первичная–вторичная: 2×MOPP; первичная–земля: 1×MOPP; вторичная–земля: 1×MOPP |
Соответствие стандартам и ЭМС
| Раздел | Нормативные требования |
| Стандарты безопасности | IEC 62368-1, IEC 60335-1, IEC 61558-1/-2-16, IEC 60601-1; BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, BS EN/EN60601-1; UL 62368-1; ANSI/AAMI ES60601-1; GB4943.1; AS/NZS 61558-1/-2-16; TPTC 004 |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 62368-1: OVC II, высота до 5000 м; IEC/EN 60335-1: OVC II, высота до 5000 м; IEC/EN 60601-1: OVC II, высота до 4000 м |
| Класс защиты | IEC/EN 61558-2-16: SELV, 12–48 В; IEC/EN/UL 62368-1: SELV / ES1, 12–48 В |
| Эмиссия | Проводимые и излучаемые помехи: класс B для класса I и класс A для класса II; гармонические составляющие: класс A; пульсации напряжения: по стандарту |
| Помехоустойчивость | Провалы и прерывания напряжения; ESD: уровень 4, 15 кВ воздух, 8 кВ контакт; радиочастотная восприимчивость: уровень 3, 10 В/м; EFT/пачки: уровень 3, 2 кВ; Surge: уровень 4, 4 кВ линия-FG, 2 кВ линия-линия; наведённые помехи: уровень 3, 10 В; магнитное поле: уровень 4, 30 А/м |
MTBF
| Методика | MTBF |
| Telcordia SR-332 (Bellcore) | 2805,6 тыс. часов минимум |
| MIL-HDBK-217F (25 °C) | 384,4 тыс. часов минимум |
Габариты и масса
| Параметр | Значение |
| Размеры | 101,6 × 50,8 × 25,4 мм (Д × Ш × В) |
| Масса | 0,21 кг |
| Упаковка | 36 шт. / 10 кг / 0,95 куб. фута |
Подключение и конструкция
| Разъём | Назначение | Обозначение выводов |
| CN1 | Вход сети AC | 1 — AC/L, 2 — не подключен, 3 — AC/N |
| CN2 | Выход постоянного тока | 1, 2, 3 — –V; 4, 5, 6 — +V |
| CN101 | Питание вентилятора | 1 — +12Vaux; 2 — DC COM |
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, подключённой к параллельным конденсаторам 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулировку по линии и регулировку по нагрузке.
- При низком входном напряжении может потребоваться снижение мощности; необходимо учитывать кривую дерейтирования.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. ЭМС-испытания выполнены при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
