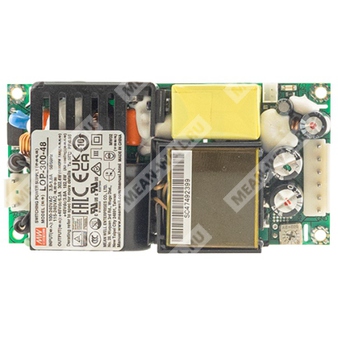

LOP-300-15 - низкопрофильный открытый источник питания AC/DC мощностью 300 Вт для промышленной, медицинской и другой аппаратуры.
Расшифровка партномера
| Обозначение |
Расшифровка |
| LOP |
Серия низкопрофильных открытых источников питания |
| 300 |
Номинальная мощность 300 Вт |
| 15 |
Выходное напряжение 15 В |
Назначение и особенности
LOP-300-15 представляет собой высоконадежный, энергоэффективный открытый источник питания типа AC/DC серии LOP-300 в компактном исполнении 4" × 2" с низким профилем. Изделие рассчитано на глобальные применения благодаря универсальному входу 80…264 В переменного тока и обеспечивает стабилизированное выходное напряжение 15 В.
Серия ориентирована на промышленную автоматизацию, системы управления, охранные системы, телекоммуникационное оборудование, сетевую аппаратуру, PoE-оборудование, домашнюю автоматизацию и медицинские устройства.
Конструкция предусматривает работу как в режиме естественной конвекции, так и с принудительным воздушным охлаждением от внешнего вентилятора. При естественной конвекции доступна мощность до 180 Вт, при охлаждении вентилятором — до 300 Вт.
Источник питания поддерживает кратковременную перегрузочную способность до 150% от номинала в течение 3 секунд, обладает низким потреблением в режиме холостого хода, высокой эффективностью и расширенным температурным диапазоном работы.
Характеристики серии
- Компактный формат 4" × 2" с низким профилем 25,4 мм.
- Универсальный вход 80…264 В AC.
- Коэффициент мощности с коррекцией PFC.
- Потребление без нагрузки менее 0,5 Вт.
- КПД до 94%.
- Работа при естественной конвекции и с внешним вентилятором.
- Пиковая перегрузочная способность 150% на 3 секунды.
- Соответствие требованиям OVC III.
- Пригодность для систем класса I и класса II.
- Очень низкий ток утечки, пригодность для BF-медицинских применений.
- Встроенное питание 12 В / 0,5 А для внешнего вентилятора.
Области применения
- Промышленные машины автоматизации и системы управления.
- Охранные системы.
- Механическое и электротехническое оборудование.
- Электронные приборы, аппаратура и устройства.
- Сетевое оборудование.
- Телекоммуникационные устройства.
- Источники питания для оборудования PoE.
- Домашняя автоматизация.
- Медицинские устройства.
Описание
LOP-300-15 — это 300-ваттный высоконадежный и энергоэффективный низкопрофильный открытый источник питания. При стандартном габарите 4" × 2" изделие обеспечивает высокую удельную мощность 37,5 Вт/дюйм³ и предназначено для применения в широком спектре оборудования, где важны компактность, высокий КПД, низкое энергопотребление и соответствие международным нормам безопасности.
Модель LOP-300-15 рассчитана на выход 15 В и относится к линейке LOP-300, включающей версии на 12 В, 15 В, 18 В, 24 В, 27 В, 30 В, 36 В, 48 В и 54 В. В серии применены функции защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
Расшифровка параметров
| Параметр |
Значение |
| Серия |
LOP-300 |
| Номинальная мощность |
300 Вт |
| Выходное напряжение |
15 В |
Выход
| Параметр |
Значение для LOP-300-15 |
| Постоянное выходное напряжение |
15 В |
| Диапазон подстройки основного выхода |
14,3…15,8 В |
| Диапазон выходного напряжения |
13,2…15,6 В |
| Номинальный ток при пиковой нагрузке 3 с |
30 А |
| Номинальный ток при охлаждении вентилятором 10,98 CFM |
20 А |
| Номинальный ток при естественной конвекции |
12 А |
| Номинальная мощность при пиковой нагрузке 3 с |
450 Вт |
| Номинальная мощность при охлаждении вентилятором 10,98 CFM |
300 Вт |
| Номинальная мощность при естественной конвекции |
180 Вт |
| Пульсации и шум |
150 мВ п-п |
| Допуск по выходному напряжению |
±3,0% |
| Регулировка по линии |
±0,5% |
| Регулировка по нагрузке |
±1,0% |
| Время установления и нарастания |
1000 мс, 30 мс / 230 В AC; 1500 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания |
16 мс при нагрузке 180 Вт; 8 мс при нагрузке 300 Вт |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
80…264 В AC; 113…370 В DC |
| Диапазон частоты |
47…63 Гц |
| Коэффициент мощности |
PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC на полной нагрузке |
| Типовое КПД |
93% при 15 В |
| Типовой пусковой ток |
40 А / 115 В AC; 80 А / 230 В AC, холодный старт |
| Типовой входной ток |
3,5 А / 115 В AC; 1,8 А / 230 В AC |
| Ток утечки |
Ток утечки на землю менее 500 мкА (действ.) при 264 В AC; ток утечки на прикосновение менее 70 мкА (действ.) при 264 В AC |
Защиты
| Вид защиты |
Уставка / диапазон |
Алгоритм |
| Перегрузка |
105…150% от номинальной выходной мощности |
Режим hiccup после 3 секунд, автоматическое восстановление |
| Перенапряжение |
16,5…19,5 В |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры или повторного включения |
| Перегрев |
Защита срабатывает при перегреве |
Отключение выходного напряжения, восстановление после снижения температуры или повторного включения |
| Короткое замыкание |
Не указано |
Предусмотрена |
Внешний вентилятор
| Параметр |
Значение |
| Выход питания вентилятора |
12 В / 0,5 А для привода вентилятора 10,98 CFM |
| Выход питания без вентиляторного охлаждения |
12 В / 0,1 А |
| Допуск |
От −20% до +15% при основном выходе на 20% номинального тока |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
−40…+80 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура хранения и влажность |
−40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибрация |
10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
IEC 62368-1, IEC 60335-1, IEC 61558-1/-2-16, IEC 60601-1; BS EN/EN 62368-1, BS EN/EN 60335-1, BS EN/EN 61558-1/-2-16, BS EN/EN 60601-1; UL 62368-1, ANSI/AAMI ES60601-1; GB4943.1; AS/NZS 61558-1/-2-16; TPTC 004 |
| Изоляция |
Первичная цепь — вторичная цепь: 2 x MOPP; первичная цепь — земля: 1 x MOPP; вторичная цепь — земля: 1 x MOPP |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 62368-1: OVC II, высота до 5000 м; IEC/EN 60335-1: OVC II, высота до 5000 м; IEC/EN 60601-1: OVC II, высота до 4000 м |
| Испытательное напряжение |
Вход — выход: 4 кВ AC; вход — земля: 2 кВ AC; выход — земля: 1,5 кВ AC |
| Сопротивление изоляции |
Вход — выход, вход — земля, выход — земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Электромагнитная эмиссия |
Проводимые и излучаемые помехи: класс B для класса I, класс A для класса II; гармонические составляющие: класс A; фликер напряжения: по стандарту |
| Электромагнитная устойчивость |
Провалы и прерывания напряжения: >95% провал 0,5 периода, 100% провал 1 период, 30% провал 25 периодов, >95% прерывание 250 периодов; ЭСР: 15 кВ воздух, 8 кВ контакт; радиочастотное излучение: 10 В/м (80 МГц…2,7 ГГц), 9…28 В/м (385 МГц…5,78 ГГц); EFT/Burst: 2 кВ; Surge: 4 кВ по линия-земля, 2 кВ по линия-линия; кондуктивные помехи: 10 В; магнитное поле: 30 А/м |
Надежность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
2805,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 384,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
101,6 × 50,8 × 25,4 мм (Д × Ш × В) |
| Масса |
0,21 кг |
| Упаковка |
36 шт. / 10 кг / 0,95 куб. фут |
Примечания
- Все параметры, не отмеченные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, подключенной к параллельным конденсаторам 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулировку по линии и регулировку по нагрузке.
- При пониженном входном напряжении может потребоваться снижение выходной мощности; следует руководствоваться кривой дерейтирования.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания ЭМС выполнены при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
