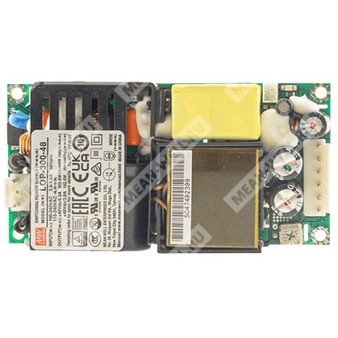

LOP-300-18 - компактный низкопрофильный открытый источник питания 18 В для промышленной, медицинской и ITE аппаратуры.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | LOP | Низкопрофильный открытый источник питания |
| Номинальная мощность | 300 | 300 Вт |
| Выходное напряжение | 18 | 18 В постоянного тока |
Краткое описание
LOP-300-18 — это высоконадежный, энергоэффективный открытый источник питания мощностью 300 Вт в корпусе 4" × 2" и низкопрофильном исполнении. Модель рассчитана на универсальный вход 80…264 В переменного тока и предназначена для применения в промышленной автоматике, медицинском оборудовании, ITE-системах, телекоммуникационной и другой аппаратуре.
Особенности
- Компактный формат 4" × 2" с низким профилем 25,4 мм.
- Универсальный вход 80…264 В AC с коррекцией коэффициента мощности.
- Потребление на холостом ходу менее 0,5 Вт.
- Высокий КПД до 94%.
- Выходная мощность 180 Вт при естественном охлаждении и 300 Вт при принудительном охлаждении вентилятором.
- Перегрузочная способность 150% в течение 3 секунд.
- Широкий диапазон рабочей температуры: от −40 до +80 °C.
- Соответствие требованиям OVC III.
- Подходит для систем класса I с подключением FG и класса II без FG.
- Наличие встроенного источника 12 В / 0,5 А для внешнего вентилятора.
- Экстремально низкий ток утечки, 2 × MOPP, пригодность для BF-медицинских применений.
- Множественные сертификаты безопасности для ITE, медицинской, бытовой и промышленной аппаратуры.
Области применения
- Промышленные автоматизированные машины и системы управления.
- Системы безопасности.
- Механическое и электрическое оборудование.
- Электронные приборы, оборудование и аппаратура.
- Сетевое оборудование.
- Телекоммуникационные устройства.
- Оборудование источников питания PoE.
- Домашняя автоматизация.
- Медицинские устройства.
Описание
Серия LOP-300 представляет собой высоконадежные энергоэффективные открытые источники питания низкопрофильного исполнения. При удельной мощности 37,5 Вт/дюйм³ и габаритах 4" × 2" изделие обеспечивает универсальный диапазон входного напряжения 80…264 В AC, что делает его пригодным для глобального применения.
Серия включает стандартные выходные напряжения 12 В, 15 В, 18 В, 24 В, 27 В, 30 В, 36 В, 48 В и 54 В. Для LOP-300-18 номинальным является выход 18 В.
Основные свойства серии: малое потребление в режиме ожидания, КПД до 94%, возможность работы с выходной мощностью 180 Вт при естественной конвекции и до 300 Вт при использовании дополнительного вентилятора. Допустима перегрузка 150% в течение 3 секунд. Диапазон рабочих температур составляет от −40 до +80 °C. Изделие соответствует требованиям OVC III, предназначено для систем класса I и класса II, а также имеет высокий уровень безопасности и хорошие параметры ЭМС.
Расшифровка партномера
| Обозначение | Расшифровка |
| LOP | Серия источников питания |
| 300 | Номинальная мощность 300 Вт |
| 18 | Выходное напряжение 18 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В AC, 113…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC, PF > 0,98 при 115 В AC, при полной нагрузке |
| Пусковой ток | 40 А при 115 В AC; 80 А при 230 В AC, холодный старт |
| Потребляемый ток AC | 3,5 А при 115 В AC; 1,8 А при 230 В AC |
| Ток утечки | Ток утечки на землю < 500 мкА (ср. кв.) при 264 В AC; ток прикосновения < 70 мкА (ср. кв.) при 264 В AC |
Выход
| Параметр | Значение для LOP-300-18 |
| Выходное напряжение | 18 В DC |
| Диапазон регулировки основного выхода | 17,1…18,9 В |
| Допуск по напряжению | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Пульсации и шум | 180 мВ п-п |
| Выходная мощность при пиковом режиме, 3 с | 450 Вт |
| Выходная мощность при конвекции | 180 Вт |
| Номинальный ток при пиковом режиме, 3 с | 25 А |
| Номинальный ток при охлаждении вентилятором 10,98 CFM | 16,7 А |
| Номинальный ток при естественной конвекции | 10 А |
| Уровень мощности при пиковом режиме, 3 с | 450 Вт |
| Уровень мощности при 10,98 CFM | 300,6 Вт |
| Уровень мощности при конвекции | 180,9 Вт |
Защиты
| Функция | Описание |
| Перегрузка | 105…150% от номинальной выходной мощности; тип защиты — hiccup, восстановление автоматически через 3 с |
| Перенапряжение | 19,8…23,4 В; тип защиты — отключение выходного напряжения, восстановление после устранения аварии и повторного включения |
| Перегрев | Тип защиты — отключение выходного напряжения, автоматическое восстановление после снижения температуры или повторного включения |
| Функциональная защита | Защита от короткого замыкания, перегрузки, перенапряжения и перегрева |
Функции
| Параметр | Значение |
| Питание внешнего вентилятора | 12 В / 0,5 А для привода вентилятора; 12 В / 0,1 А без охлаждения вентилятором |
| Допуск для внешнего вентилятора | −20%…+15% при основном выходе 20% от номинального тока |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −40…+80 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, IEC60335-1, IEC61558-1/-2-16, IEC60601-1; BS EN62368-1, BS EN60335-1, BS EN61558-1/-2-16, BS EN60601-1; UL62368-1, ANSI/AAMI ES60601-1; GB4943.1; AS/NZS 61558-1/-2-16; TPTC004 |
| Изоляция | Первичная–вторичная: 2xMOPP; первичная–земля: 1xMOPP; вторичная–земля: 1xMOPP |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 62368-1: OVC II, до 5000 м; IEC/EN 60335-1: OVC II, до 5000 м; IEC/EN 60601-1: OVC II, до 4000 м |
| Испытательное напряжение | Вход–выход: 4 кВ AC; вход–земля: 2 кВ AC; выход–земля: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоэмиссия | Проводимые и излучаемые помехи: Class B для класса I, Class A для класса II; гармонические составляющие: Class A; мерцание напряжения: по стандарту BS EN/EN61000-3-3 |
| Помехоустойчивость | ESD: уровень 4, 15 кВ воздух, 8 кВ контакт; радиочастотная устойчивость: уровень 3, 10 В/м (80 МГц…2,7 ГГц), таблица 9, 9…28 В/м (385 МГц…5,78 ГГц); EFT/Burst: уровень 4, 4 кВ линия–FG, 2 кВ линия–линия; Surge: уровень 3, 2 кВ; проводимая устойчивость: уровень 3, 10 В; магнитное поле: уровень 4, 30 А/м; провалы и прерывания напряжения: >95% провал 0,5 периода, 100% провал 1 период, 30% провал 25 периодов, >95% прерывания 250 периодов |
MTBF
| Параметр | Значение |
| MTBF | 2805,6 тыс. ч по Telcordia SR-332 (Bellcore); 384,4 тыс. ч по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр | Значение |
| Габариты | 101,6 × 50,8 × 25,4 мм (Д × Ш × В) |
| Масса | 0,21 кг |
| Упаковка | 36 шт. / 10 кг / 0,95 куб. фута |
Примечания
| № | Текст |
| 1 | Все параметры, не указанные особо, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ параллельными конденсаторами. |
| 3 | Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке. |
| 4 | При пониженном входном напряжении может потребоваться дерейтинг. Необходимо проверять кривую дерейтинга. |
| 5 | Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Испытания ЭМС проводились при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС. |
