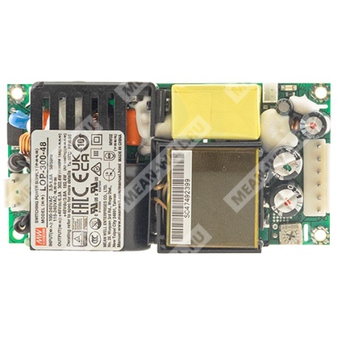

LOP-300-24 - низкопрофильный открытый AC/DC источник питания на 24 В для промышленного и медицинского оборудования.
Расшифровка партномера
| LOP |
Серия низкопрофильных открытых источников питания Mean Well |
| 300 |
Номинальная мощность серии: 300 Вт |
| 24 |
Номинальное выходное напряжение: 24 В |
Назначение
LOP-300-24 представляет собой компактный открытый импульсный источник питания AC/DC мощностью 300 Вт с универсальным входом 80–264 В AC, предназначенный для систем промышленной автоматики, медицинской техники, телекоммуникационного и иного электронного оборудования.
Особенности
- Низкопрофильное исполнение в формате 4" × 2" с высотой 25,4 мм.
- Универсальный вход 80–264 В AC / 113–370 В DC.
- Коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт.
- Повышенная энергоэффективность, КПД до 94%.
- Работа с естественным охлаждением до 180 Вт и до 300 Вт с принудительным обдувом.
- Кратковременная перегрузочная способность 150% в течение 3 секунд.
- Диапазон рабочей температуры от −40 до +80 °C.
- Соответствие категории перенапряжения III.
- Совместимость с системами класса I и класса II.
- Очень малый ток утечки, пригодность для BF-медицинских применений.
- Встроенный выход 12 В / 0,5 А для внешнего вентилятора.
Области применения
- Промышленная автоматика и системы управления.
- Системы безопасности.
- Механическое и электротехническое оборудование.
- Электронные приборы, аппаратура и устройства.
- Сетевое оборудование.
- Телекоммуникационные устройства.
- Оборудование питания PoE.
- Домашняя автоматизация.
- Медицинские устройства.
Описание
Серия LOP-300 — это высоконадежные энергоэффективные источники питания открытого типа с низким профилем. Для исполнения LOP-300-24 характерны компактные габариты, высокая удельная мощность и широкий диапазон входного напряжения, что обеспечивает применение в глобальных проектах. Источник питания рассчитан на длительную работу в промышленной среде, поддерживает защиту от короткого замыкания, перегрузки, перенапряжения и перегрева, а также подходит для решений с повышенными требованиями к безопасности и электромагнитной совместимости.
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение |
24 В |
| Диапазон подстройки основного выхода |
22,8–25,2 В |
| Номинальный ток |
12,5 А |
| Ток при перегрузке 150% в течение 3 секунд |
18,8 А |
| Ток при естественном охлаждении |
7,5 А |
| Номинальная мощность |
300 Вт |
| Мощность при перегрузке 150% в течение 3 секунд |
450 Вт |
| Мощность при естественном охлаждении |
180 Вт |
| Пульсации и шум |
200 мВ п-п |
| Допуск выходного напряжения |
±2,0% |
| Регулирование по линии |
±0,5% |
| Регулирование по нагрузке |
±1,0% |
| Удержание после пропадания сети |
16 мс при нагрузке 180 Вт, 8 мс при нагрузке 300 Вт |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
80–264 В AC; 113–370 В DC |
| Диапазон частоты |
47–63 Гц |
| Коэффициент мощности |
PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC на полной нагрузке |
| КПД типовое |
93% |
| Входной ток типовой |
3,5 А при 115 В AC; 1,8 А при 230 В AC |
| Пусковой ток типовой |
40 А при 115 В AC; 80 А при 230 В AC, холодный старт |
| Потребление без нагрузки |
Менее 0,5 Вт |
| Ток утечки |
Ток утечки на землю < 500 мкА (действ.) при 264 В AC; ток прикосновения < 70 мкА (действ.) при 264 В AC |
Защита
| Вид защиты |
Условия и действие |
| Перегрузка |
105–150% от номинальной выходной мощности; тип защиты — hiccup с автоматическим восстановлением через 3 секунды |
| Перенапряжение |
26,4–31,2 В; тип защиты — отключение выходного напряжения с последующим восстановлением после устранения неисправности |
| Перегрев |
Тип защиты — отключение выходного напряжения с автоматическим восстановлением после снижения температуры или после повторного включения |
Функции
| Параметр |
Значение |
| Питание внешнего вентилятора |
12 В / 0,5 А для вентилятора (10,98 CFM) / 12 В / 0,1 А без принудительного охлаждения |
| Допуск для выхода при питании вентилятора |
−20% … +15% на основном выходе при 20% от номинального тока |
Условия эксплуатации и хранения
| Параметр |
Значение |
| Рабочая температура |
−40 … +80 °C, с учётом графика дерейтирования |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
−40 … +85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0–50 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Наработка на отказ, габариты и упаковка
| Параметр |
Значение |
| MTBF |
2805,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 384,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
101,6 × 50,8 × 25,4 мм (Д × Ш × В) |
| Масса |
0,21 кг |
| Упаковка |
36 шт. / 10 кг / 0,95 куб. фута |
Электробезопасность и ЭМС
| Параметр |
Значение |
| Изоляция |
Первичная цепь – вторичная цепь: 2xMOPP; первичная цепь – земля: 1xMOPP; вторичная цепь – земля: 1xMOPP |
| Испытательное напряжение |
I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 62368-1: OVC II, высота до 5000 м; IEC/EN 60335-1: OVC II, высота до 5000 м; IEC/EN 60601-1: OVC II, высота до 4000 м |
| ЭМС-излучение |
Проводимые и излучаемые помехи: Class B для класса I, Class A для класса II; гармонические токи: Class A; пульсации сети: соответствует |
| ЭМС-устойчивость |
Провалы и прерывания напряжения: >95% провал 0,5 периода; 100% провал 1 период; 30% провал 25 периодов; >95% прерывания 250 периодов |
| ESD |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Излучаемая помехоустойчивость |
Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| EFT/Burst |
Уровень 4, 4 кВ линия–земля; 2 кВ линия–линия |
| Скачки напряжения |
Уровень 3, 10 В |
| Кондуктивная помехоустойчивость |
Уровень 3, 2 кВ |
| Магнитное поле |
Уровень 4, 30 А/м |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать график дерейтирования.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Испытания ЭМС выполнялись при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
