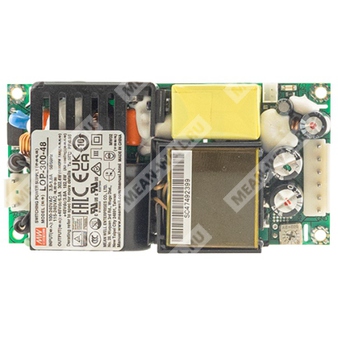

LOP-300-48 — открытый низкопрофильный импульсный источник питания 48 В, 300 Вт для промышленной и специализированной аппаратуры.
Расшифровка партномера
| Позиция | Значение |
| LOP | Серия низкопрофильных открытых источников питания |
| 300 | Номинальная мощность 300 Вт |
| 48 | Выходное напряжение 48 В |
Краткое описание
LOP-300-48 — это высоконадежный, энергоэффективный открытый источник питания форм-фактора 4" × 2" с низким профилем, предназначенный для преобразования универсального сетевого напряжения в стабилизированное выходное напряжение 48 В постоянного тока. Модель относится к серии LOP-300, рассчитана на промышленное применение, поддерживает работу в широком диапазоне входного напряжения 80–264 В переменного тока и обеспечивает повышенную плотность мощности при компактных габаритах.
Особенности
- Компактный открытый модуль формата 4" × 2" с низким профилем 25,4 мм.
- Универсальный вход 80–264 В AC с коррекцией коэффициента мощности.
- Низкое потребление на холостом ходу: менее 0,5 Вт.
- Номинальная мощность 300 Вт с принудительным воздушным охлаждением и 180 Вт при естественной конвекции.
- Пиковая перегрузочная способность 150% в течение 3 с.
- Высокий КПД, для данной серии — до 94%.
- Встроенный выход 12 В / 0,5 А для питания внешнего вентилятора.
- Соответствие требованиям по низкой утечке, пригодность для BF-медицинских применений.
- Поддержка установок класса I и класса II.
- Соответствие категории перенапряжения OVC III.
- Широкий рабочий температурный диапазон.
- Полный набор защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
Применение
- Оборудование промышленной автоматизации и систем управления.
- Системы безопасности.
- Электромеханическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
- Сетевое оборудование.
- Телекоммуникационные устройства.
- Оборудование питания для PoE.
- Домашняя автоматизация.
- Медицинские устройства.
Параметры
Выход
| Параметр | Значение для LOP-300-48 |
| Номинальное выходное напряжение | 48 В |
| Диапазон регулировки выходного напряжения | 45,6–50,4 В |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Пульсации и шум, не более | 250 мВп-п |
| Номинальная мощность | 300 Вт |
| Пиковая мощность в течение 3 с | 450 Вт |
| Ток при номинальной мощности | 6,3 А |
| Пиковый ток в течение 3 с | 9,4 А |
| Ток при охлаждении конвекцией | 3,8 А |
| Мощность при естественной конвекции | 180 Вт |
| Ток при естественной конвекции | 3,8 А |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В AC |
| Диапазон входного постоянного напряжения | 113–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | >0,95 при 230 В AC; >0,98 при 115 В AC на полной нагрузке |
| Потребляемый ток переменного входа | 1,8 А при 230 В AC; 3,5 А при 115 В AC |
| Пусковой ток | 80 А при 230 В AC; 40 А при 115 В AC, холодный старт |
| Время удержания | 8 мс при нагрузке 300 Вт; 16 мс при нагрузке 180 Вт |
| Потребление без нагрузки | < 0,5 Вт |
Защиты
| Параметр | Описание |
| Перегрузка | 105–150% от номинальной выходной мощности; тип защиты — hiccup; автоматическое восстановление через 3 с |
| Перенапряжение | Срабатывание с отключением выходного напряжения; восстановление после устранения неисправности и повторного включения |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры либо повторным включением питания |
| Короткое замыкание | Защита предусмотрена |
Функции
| Параметр | Значение |
| Питание внешнего вентилятора | 12 В / 0,5 А при наличии вентилятора; 12 В / 0,1 А без охлаждения вентилятором |
| Допуск по выходу 12 В вспомогательного питания | -20%…+15% при 20% номинального тока основного выхода |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+80 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высота эксплуатации | До 5000 м |
Надежность, масса и габариты
| Параметр | Значение |
| MTBF | 2805,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 384,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 101,6 × 50,8 × 25,4 мм (Д × Ш × В) |
| Масса | 0,21 кг |
| Упаковка | 36 шт./10 кг/0,95 CUFT |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Изоляция | Первичная цепь – вторичная: 2×MOPP; первичная – земля: 1×MOPP; вторичная – земля: 1×MOPP |
| Испытательное напряжение | Первичная – вторичная: 4 кВ AC; первичная – FG: 2 кВ AC; вторичная – FG: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | IEC62368-1, IEC60335-1, IEC61558-1/-2-16, IEC60601-1; BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, BS EN/EN60601-1; UL62368-1, ANSI/AAMI ES60601-1; GB4943.1; AS/NZS 61558-1/-2-16; TPTC004 |
| Класс защиты по электрической категории | Для 62368-1, 60335-1: OVC II до 5000 м; для 61558-1/-2-16: OVC III до 2000 м; для 60601-1: OVC II до 4000 м |
| ЭМС-излучение | Класс I: класс B; класс II: класс A |
| ЭМС-устойчивость | ESD: уровень 4, 15 кВ воздух, 8 кВ контакт; радиочастотное поле: уровень 3, 10 В/м; EFT/Burst: уровень 3, 2 кВ; Surge: уровень 4, 4 кВ линия-земля, 2 кВ линия-линия; проводимая помеха: уровень 3, 10 В; магнитное поле: уровень 4, 30 А/м; провалы и прерывания: >95% провал 0,5 периода, 100% провал 1 период, 30% провал 25 периодов, >95% прерывания 250 периодов |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую дерейтирования.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; ЭМС-испытания выполнялись на металлической пластине 360 × 360 мм толщиной 1 мм.
