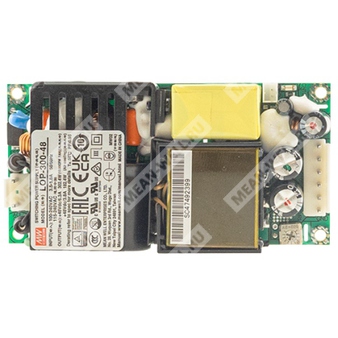

LOP-300-54 - открытый низкопрофильный импульсный источник питания 54 В для промышленной, медицинской и ИТ-аппаратуры.
LOP-300-54 — это 300-ваттный низкопрофильный открытый модульный источник питания серии LOP-300 с выходным напряжением 54 В. Изделие предназначено для построения компактных систем электропитания с универсальным сетевым входом 80–264 В~ и повышенными требованиями к надежности, энергоэффективности и электробезопасности.
Расшифровка партномера
| Позиция | Значение |
| LOP | Серия низкопрофильных открытых источников питания Mean Well |
| 300 | Номинальная мощность серии — 300 Вт |
| 54 | Выходное напряжение 54 В |
Основные особенности
- Компактное исполнение 4" × 2" с низким профилем 25,4 мм.
- Универсальный вход 80–264 В~ с коррекцией коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт.
- Высокий КПД — до 94%.
- Работа при естественном охлаждении до 180 Вт и до 300 Вт при принудительном охлаждении внешним вентилятором.
- Кратковременная перегрузочная способность 150% в течение 3 с.
- Широкий диапазон рабочей температуры от -40 до +80 °C.
- Соответствие требованиям OVC III.
- Подходит для систем класса I и класса II.
- Очень низкий ток утечки, 2 x MOPP, пригодность для медицинских применений BF-класса.
- Встроенный источник 12 В / 0,5 А для внешнего вентилятора.
Области применения
- Промышленная автоматика и системы управления.
- Системы безопасности.
- Электромеханическое и электротехническое оборудование.
- Электронные приборы, аппаратура и устройства.
- Сетевое оборудование.
- Телекоммуникационные устройства.
- Питающее оборудование PoE.
- Домашняя автоматизация.
- Медицинские устройства.
Описание
LOP-300-54 относится к серии высоконадежных, энергоэффективных и компактных открытых источников питания Mean Well. Серия использует универсальный сетевой вход, обеспечивает высокую удельную мощность и поставляется в наборе стандартных выходных напряжений. Модель LOP-300-54 формирует стабилизированное выходное напряжение 54 В и предназначена для применения в промышленной, телекоммуникационной, медицинской и другой аппаратуре, где требуются компактность, высокий КПД и соответствие международным стандартам безопасности.
Для серии характерны низкое энергопотребление в режиме холостого хода, поддержка естественного и принудительного охлаждения, а также расширенная защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
Основные параметры
| Выходное напряжение | 54 В |
| Номинальная мощность | 300 Вт |
| Пиковая мощность в течение 3 с | 450 Вт |
| Диапазон регулировки выходного напряжения | 52,8–62,4 В |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Пульсации и шум | 250 мВ п-п |
| Скорость установки и нарастания | 1000 мс, 30 мс / 230 В~; 1500 мс, 30 мс / 115 В~ при полной нагрузке |
| Время удержания | 16 мс при 180 Вт; 8 мс при 300 Вт |
Вход
| Диапазон входного напряжения | 80–264 В~; 113–370 В= |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В~; PF > 0,98 при 115 В~ при полной нагрузке |
| Типовой КПД | 94% |
| Пусковой ток | 40 А / 115 В~; 80 А / 230 В~, холодный старт |
| Типовой входной ток | 3,5 А / 115 В~; 1,8 А / 230 В~ |
| Ток утечки | Ток утечки на землю < 500 мкА (rms) при 264 В~; ток прикосновения < 70 мкА (rms) при 264 В~ |
Выход
| Номинальное выходное напряжение | 54 В |
| Диапазон выходного напряжения | 52,8–62,4 В |
| Ток при пиковом режиме 3 с | 8,3 А |
| Ток при охлаждении воздухом от внешнего вентилятора | 5,6 А |
| Ток при естественном охлаждении | 3,4 А |
| Номинальная мощность при пике 3 с | 450 Вт |
| Номинальная мощность при охлаждении 10,98 CFM | 300,6 Вт |
| Номинальная мощность при естественном охлаждении | 183,6 Вт |
| Пульсации и шум | 250 мВ п-п |
| Регулировка выходного напряжения | 52,8–62,4 В |
Защиты
| Перегрузка | 105–150% от номинальной выходной мощности; тип защиты: прерывистый режим с восстановлением через 3 с |
| Перенапряжение | 59,4–67,5 В; тип защиты: отключение выходного напряжения с восстановлением после устранения неисправности и повторного включения |
| Перегрев | Тип защиты: отключение выходного напряжения с автоматическим восстановлением после снижения температуры или повторного включения |
| Короткое замыкание | Предусмотрена защита |
Вспомогательное питание и охлаждение
| Встроенное питание внешнего вентилятора | 12 В / 0,5 А |
| Без вентилятора | 12 В / 0,1 А |
| Допуск по вспомогательному выходу | -20% ... +15% при основном выходе на уровне 20% от номинального тока |
| Максимальная мощность при естественной конвекции | 180 Вт |
| Максимальная мощность с внешним вентилятором | 300 Вт |
| Поток вентилятора | 10,98 CFM |
Эксплуатационные условия
| Рабочая температура | -40 ... +80 °C |
| Влажность при работе | 20 ... 90% RH, без конденсации |
| Температура и влажность хранения | -40 ... +85 °C; 10 ... 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ... 50 °C) |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации | До 5000 м |
Безопасность и ЭМС
| Изоляция | Первичная цепь – вторичная цепь: 2 x MOPP; первичная цепь – земля: 1 x MOPP; вторичная цепь – земля: 1 x MOPP |
| Испытательное напряжение | Вход – выход: 4 кВ~; вход – FG: 2 кВ~; выход – FG: 1,5 кВ~ |
| Сопротивление изоляции | Вход – выход, вход – FG, выход – FG: 100 МОм / 500 В= / 25 °C / 70% RH |
| ЭМС по излучению | Класс I: класс B; класс II: класс A |
| Импульсная стойкость | 4 кВ линия–FG; 2 кВ линия–линия |
| Электростатический разряд | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 100% провал 1 период, 30% провал 25 периодов, >95% прерывания 250 периодов |
| Быстрые переходные процессы | Уровень 3, 2 кВ |
| Параметр | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
Надежность, габариты и упаковка
| MTBF | 2805,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 384,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 101,6 × 50,8 × 25,4 мм (Д × Ш × В) |
| Масса | 0,21 кг |
| Упаковка | 36 шт.; 10 кг; 0,95 CUFT |
Примечания
| 1 | Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В~, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке. |
| 4 | При пониженном входном напряжении может потребоваться дерейтинг. См. кривую дерейтинга. |
| 5 | Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Все испытания ЭМС выполнены при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. |
