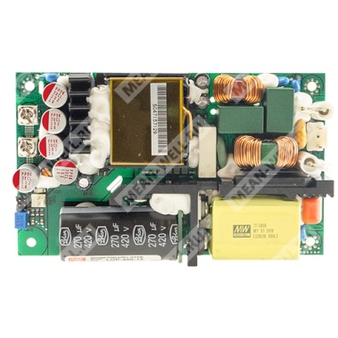

LOP-400-12
Особенности
Номер патента MEAN WELL: ZL 202223277512.1
Компактный размер 5"×3" с низким профилем (27,5 мм)
Вход 80~264 В AC с PFC, потребление мощности без нагрузки <0,5 Вт
Глобальные сертификаты для различных областей применения (ITE 62368-1, медицинские 60601-1, бытовые 60335-1, промышленный стандарт 61558-1/-2-16)
150% пиковая нагрузка @ 3 с
250 Вт — конвекция, 400 Вт — с вентилятором (принудительное охлаждение) 23 CFM
Подходит для установок класса I или класса II
Категория перенапряжения III (OVC III)
Широкий диапазон рабочей температуры -40 ~ +80°C
Высокий КПД до 95%
Защиты: короткое замыкание / перегрузка / перенапряжение / перегрев
Чрезвычайно малый ток утечки, 2 x MOPP, подходит для медицинских применений BF
Рабочая высота до 5000 метров
Встроенный выход 12 В/0,5 А для внешнего вентилятора
Встроенная дистанционная компенсация падения напряжения (Remote sense)
Применение
Промышленная автоматика/система управления
Системы безопасности
Механическое и электрическое оборудование
Электронные приборы, оборудование или аппаратура
Сетевое оборудование
Телекоммуникационные устройства
Оборудование питания PoE
Домашняя автоматизация
Медицинские устройства
Описание
LOP-400 — это высоконадежный, энергоэффективный, низкопрофильный импульсный источник питания открытого исполнения мощностью 400 Вт. При высокой удельной мощности 24,6 Вт/дюйм³ в стандартном размере 5" × 3" он имеет универсальный диапазон входного напряжения 80~264 В AC, что делает его пригодным для глобальных применений. Серия предлагает широкий выбор стандартных выходных напряжений, включая 12 В/15 В/18 В/24 В/27 В/36 В/48 В/54 В, и выпускается в полном диапазоне моделей.
Основные особенности LOP-400 включают: низкое потребление в режиме ожидания (<0,5 Вт), высокий КПД (до 95%), способность обеспечивать 250 Вт при естественном воздушном охлаждении и 400 Вт с дополнительным вентилятором. Имеет способность перегрузки 150% @ 3 секунды, широкий диапазон рабочих температур от -40 до +80°C, соответствие OVCIII, подходит для систем класса I (с FG) или класса II (без FG). Изделие получило множество сертификатов безопасности, включая 62368-1/60601-1/61558-1/60335-1, и спроектировано для соответствия 2xMOPP и чрезвычайно малому току утечки прикосновения <70 мкА, что делает его подходящим для медицинских устройств класса BF. Благодаря высокой безопасности изделия и отличным характеристикам ЭМС оно универсально и применимо в различных областях, таких как ITE, медицина, промышленное управление, домашняя автоматизация и др. Это экономически эффективный тонкий источник питания открытого исполнения.
Cпецификация
Модель: LOP-400-12
Выход
Напряжение постоянного тока: 12 В
Ток (пик, 3 с): 50 А
Ток (23 CFM): 33,3 А
Ток (конвекция): 20,8 А
Номинальная мощность (пик, 3 с): 600 Вт
Номинальная мощность (23 CFM): 399,6 Вт
Номинальная мощность (конвекция): 249,6 Вт
Пульсации и шум (макс.) Прим.2: 120 мВп-п
Диапазон подстройки напряжения (основной выход): 11,4~12,6 В
Допуск по напряжению Прим.3: ±3,0%
Нестабильность по входному напряжению: ±0,5%
Нестабильность по нагрузке: ±1,0%
Время готовности, время нарастания: 1000 мс, 30 мс/230 В AC (при полной нагрузке)
Вход
Диапазон входного напряжения Прим.4: 80 ~ 264 В AC; 113 ~ 370 В DC
Диапазон частоты: 47 ~ 63 Гц
Коэффициент мощности: PF>0,95/230 В AC; PF>0,98/115 В AC (при полной нагрузке)
КПД (тип.): 94%
Пусковой ток (тип.): COLD START 40 А/115 В AC; 80 А/230 В AC
Потребляемый ток AC (тип.): 4,2 А/115 В AC; 2,1 А/230 В AC
Ток утечки: ток утечки на землю < 500 мкА (rms) @ 264 В AC, ток прикосновения < 70 мкА (rms) @ 264 В AC
Время удержания напряжения (тип.): 30 мс@250 Вт нагрузка, 16 мс@400 Вт нагрузка
Защита
Перегрузка: 105 ~ 150% номинальной выходной мощности, тип защиты: режим прерывистого ограничения нагрузки после 3 с, автоматически восстанавливается после устранения неисправности
Перенапряжение: 13,2 ~ 15,6 В; тип защиты: отключение выходного напряжения, для восстановления требуется повторное включение питания
Перегрев: тип защиты: отключение выходного напряжения, автоматически восстанавливается после снижения температуры или требуется повторное включение питания для восстановления
Функции
Питание внешнего вентилятора: 12 В@0,5 А для питания вентилятора (23 CFM) / 12 В@0,2 А без вентилятора; допуск -15% ~ +15% при основном выходе 20% номинального тока (23 CFM)
Дистанционная компенсация падения напряжения (Remote sense): компенсирует падение напряжения на проводах нагрузки до 0,5 В
Сигнал «питание в норме / отказ питания» (опция): 500 мс>PG>10 мс; TTL-сигнал становится высоким с задержкой от 10 мс до 500 мс после установки питания; TTL-сигнал становится низким как минимум за 1 мс до того, как Vo опустится ниже 90% номинального значения; TTL(0 ~ 1 В), TTH(2 ~ 5 В)
Окружающая среда
Рабочая влажность: 20 ~ 90% RH без конденсации
Рабочая температура: -40 ~ +80°C (см. «Кривую снижения мощности»)
Температура и влажность хранения: -40 ~ +85°C, 10 ~ 95% RH без конденсации
Температурный коэффициент: ±0,03%/°C (0 ~ 50°C)
Вибрация: 10 ~ 500 Гц, 2G 10 мин./1 цикл, 60 мин. по каждой оси X, Y, Z
Примечания
Прим.2: Пульсации и шум измеряются при полосе 20 МГц с использованием скрученной пары длиной 12", оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
Прим.3: Допуск: включает допуск установки, нестабильность по входному напряжению и нестабильность по нагрузке.
Прим.4: При низких входных напряжениях может потребоваться снижение мощности. Для подробностей проверьте кривую снижения мощности.
Прим.5: Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания ЭМС выполнены при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС. Для рекомендаций по выполнению этих испытаний ЭМС, пожалуйста, обратитесь к «EMI testing of component power supplies».
