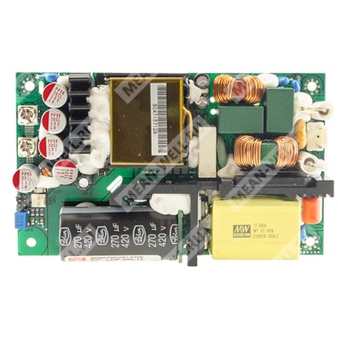

LOP-400-15 - импульсный открытый источник питания на 15 В для промышленной и медицинской аппаратуры.
Расшифровка партномера
| Партномер | Значение |
| LOP | Серия низкопрофильных открытых источников питания |
| 400 | Номинальная мощность 400 Вт |
| 15 | Выходное напряжение 15 В |
Назначение и особенности
LOP-400-15 — это высоконадежный, энергоэффективный открытый источник питания мощностью 400 Вт в компактном исполнении 5" × 3" с низким профилем 27,5 мм.
Устройство рассчитано на универсальный вход 80–264 В переменного тока и предназначено для применения в промышленной автоматике, системах управления, телекоммуникационном оборудовании, медицинских устройствах и других областях.
Источник питания поддерживает работу как в режиме свободной конвекции, так и при принудительном охлаждении внешним вентилятором, обеспечивая до 250 Вт при естественном охлаждении и до 400 Вт с вентилятором 23 CFM.
Особенности
- Компактный формат 5" × 3" с низким профилем 27,5 мм.
- Универсальный диапазон входного напряжения 80–264 В переменного тока.
- Активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт.
- Выходная мощность 250 Вт при естественной конвекции и 400 Вт при охлаждении вентилятором.
- Пиковая перегрузочная способность 150% в течение 3 секунд.
- Соответствие требованиям OVC III.
- Пригодность для систем класса I с заземлением FG и класса II без FG.
- Низкий ток утечки, подходящий для BF-медицинских применений.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенное питание вентилятора 12 В.
- Встроенная функция дистанционной компенсации падения напряжения на проводах нагрузки.
- Опциональный сигнал Power Good / Power Fail.
Области применения
- Промышленная автоматика и системы управления.
- Системы безопасности.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
- Сетевое оборудование.
- Телекоммуникационные устройства.
- Оборудование электропитания PoE.
- Домашняя автоматизация.
- Медицинские устройства.
Описание
Серия LOP-400 представляет собой семейство низкопрофильных открытых источников питания высокой удельной мощности.
Модель LOP-400-15 формирует стабилизированное выходное напряжение 15 В и относится к линейке устройств с широким набором стандартных напряжений.
Конструкция ориентирована на применение в составе конечной аппаратуры и обеспечивает высокий уровень электрической безопасности и электромагнитной совместимости.
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В переменного тока; 113–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В переменного тока; PF > 0,98 при 115 В переменного тока при полной нагрузке |
| Пусковой ток | 40 А при 115 В переменного тока; 80 А при 230 В переменного тока, холодный старт |
| Входной ток | 2,1 А при 230 В переменного тока |
| Входной ток | 4,2 А при 115 В переменного тока |
| Потребление без нагрузки | Менее 0,5 Вт |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Диапазон регулировки выходного напряжения | 14,3–15,8 В |
| Диапазон напряжения срабатывания защиты от перенапряжения | 16,5–19,5 В |
| Номинальная мощность при конвекции | 250,5 Вт |
| Номинальная мощность при принудительном охлаждении | 400,5 Вт |
| Пиковая мощность в течение 3 секунд | 600 Вт |
| Выходной ток при свободной конвекции | 16,7 А |
| Выходной ток при охлаждении вентилятором 23 CFM | 26,7 А |
| Пиковый выходной ток в течение 3 секунд | 40 А |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Допуск выходного напряжения | ±1,0% |
| Пульсации и шум | 150 мВ пик-пик |
| Время установления и нарастания | 1500 мс, 30 мс при 115 В переменного тока на полной нагрузке |
| Время удержания | 30 мс при нагрузке 250 Вт; 16 мс при нагрузке 400 Вт |
Защитные функции
| Параметр | Значение |
| Защита от перегрузки | 105–150% от номинальной выходной мощности; тип срабатывания: прерывистый режим с восстановлением через 3 секунды после устранения неисправности |
| Защита от перенапряжения | 16,5–19,5 В; тип срабатывания: отключение выходного напряжения с восстановлением после повторного включения |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры или после повторного включения |
| Защита от короткого замыкания | Предусмотрена |
Функции
| Параметр | Значение |
| Питание внешнего вентилятора | 12 В / 0,5 А для вентилятора 23 CFM; 12 В / 0,2 А без вентилятора |
| Допуск питания вентилятора | От -15% до +15% при главной выходной нагрузке 20% |
| Дистанционная компенсация напряжения | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Сигнал Power Good / Power Fail | TTL-сигнал; задержка появления высокого уровня 10–500 мс после запуска; переход в низкий уровень не менее чем за 1 мс до падения Vo ниже 90% номинала; TTL 0–1 В, TTH 2–5 В |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | От -40 до +80 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | От -40 до +85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота применения | До 5000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 4 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 1,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Требования по защитному сверхнизкому напряжению | IEC/EN61558-2-16 (SELV, 12–48 В); IEC/EN/UL 62368-1 (SELV / ES1, 12–48 В) |
| Уровень защиты по изоляции | Первичная цепь – вторичная цепь: 2×MOPP; первичная цепь – PE: 1×MOPP; вторичная цепь – PE: 1×MOPP |
Электромагнитная совместимость
| Параметр | Значение |
| Излучаемые и кондуктивные помехи | BS EN/EN55032 (CISPR32): Class I — Class B; Class II — Class A |
| Излучаемые и кондуктивные помехи | BS EN/EN55011 (CISPR11): Class A |
| Гармонические составляющие тока | BS EN/EN61000-3-2: Class A |
| Пульсации напряжения сети | BS EN/EN61000-3-3 |
| Устойчивость к провалам и прерываниям напряжения | >95% провал 0,5 периода; 100% провал 1 период; 30% провал 25 периодов; >95% прерывания 250 периодов |
| ЭСР | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| Электрические быстрые переходные процессы | Уровень 3, 2 кВ |
| Импульсные помехи | Уровень 4, 4 кВ линия-FG; 2 кВ линия-линия |
| Проводимые помехи | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
Стандарты безопасности
| Параметр | Значение |
| Стандарты безопасности | CB: IEC62368-1, IEC60335-1, IEC61558-1/-2-16, IEC60601-1; TUV: BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, BS EN/EN60601-1; UL: UL62368-1, ANSI/AAMI ES60601-1; CCC: GB4943.1; RCM: AS/NZS 61558-1/-2-16; EAC: TPTC 004 |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 62368-1: OVC II, высота до 5000 м; IEC/EN 60335-1: OVC II, высота до 5000 м; IEC/EN 60601-1: OVC II, высота до 4000 м |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 1696,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 231,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 127 × 76,2 × 27,5 мм |
| Масса | 0,39 кг |
| Упаковка | 24 шт. / 11,5 кг / 1,0 куб. фут |
Примечания
| 1 | Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ, подключенными параллельно. |
| 3 | Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке. |
| 4 | При низком входном напряжении может потребоваться снижение выходной мощности. Для подробностей следует использовать кривую дерейтирования. |
| 5 | Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие; EMC-испытания выполнялись на металлической пластине 360 мм × 360 мм толщиной 1 мм. |
IEC/EN61558-2-16 (SELV, 12–48 В). IEC/EN/UL 62368-1 (SELV / ES1, 12–48 В).
