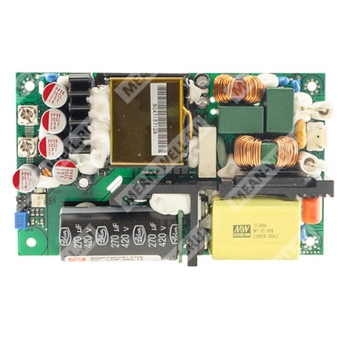

LOP-400-18 - низкопрофильный открытый источник питания на 18 В для промышленной электроники и медицинских систем.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| LOP | Серия | Низкопрофильный открытый источник питания |
| 400 | Номинальная мощность | 400 Вт |
| 18 | Выходное напряжение | 18 В |
Назначение и основные особенности
LOP-400-18 представляет собой высоконадежный энергоэффективный открытый источник питания мощностью 400 Вт с низким профилем корпуса. Модель рассчитана на универсальный вход 80–264 В переменного тока и предназначена для применения в глобальных системах питания. Конструкция выполнена в форм-факторе 5" × 3", что обеспечивает высокую удельную мощность при компактных габаритах.
Для версии LOP-400-18 характерны выходные параметры на уровне 18 В, высокая эффективность до 95%, низкое потребление на холостом ходу менее 0,5 Вт, а также возможность работы как при естественном охлаждении, так и при принудительном охлаждении с внешним вентилятором. Источник питания поддерживает режим кратковременной перегрузки 150% в течение 3 секунд и соответствует требованиям для систем класса I и класса II.
Области применения
- Промышленные автоматизированные машины и системы управления
- Системы безопасности
- Механическое и электрическое оборудование
- Электронные приборы, оборудование и аппаратура
- Сетевое оборудование
- Телекоммуникационные устройства
- Источники питания оборудования PoE
- Домашняя автоматика
- Медицинские устройства
Описание
Серия LOP-400 относится к открытым источникам питания с низким профилем и высокой удельной мощностью. Модель LOP-400-18 обеспечивает номинальную мощность до 400 Вт при принудительном охлаждении и до 250 Вт при естественной конвекции. Диапазон рабочих температур составляет от -40 до +80 °C. Источник питания соответствует требованиям OVC III, имеет низкий ток утечки, а также рассчитан на применение в медицинской технике типа BF благодаря уровню защиты 2 x MOPP и очень малому току прикосновения.
Изделие оснащено защитами от короткого замыкания, перегрузки, перенапряжения и перегрева, встроенным выходом 12 В для внешнего вентилятора, а также функцией дистанционного измерения напряжения на нагрузке. Дополнительно предусмотрен сигнал Power Good / Power Fail в качестве опции.
Таблица параметров выхода
| Параметр | Значение |
| Выходное напряжение | 18 В |
| Номинальный ток | 22,2 А |
| Ток при пиковой нагрузке 3 с | 33,3 А |
| Номинальная мощность при принудительном охлаждении | 399,8 Вт |
| Пиковая мощность 3 с | 599,4 Вт |
| Номинальная мощность при естественной конвекции | 250,2 Вт |
| Пульсации и шум | 180 мВ п-п |
| Диапазон регулировки выходного напряжения | 17,1–18,9 В |
| Допуск выходного напряжения | ±1,0% |
| Линия стабилизации | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, нарастания | 1000 мс, 30 мс при 230 В переменного тока / 1500 мс, 30 мс при 115 В переменного тока на полной нагрузке |
| Время удержания | 30 мс при нагрузке 250 Вт, 16 мс при нагрузке 400 Вт |
Таблица параметров входа
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В переменного тока / 113–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В переменного тока; PF > 0,98 при 115 В переменного тока, на полной нагрузке |
| КПД тип. | 95% |
| Пусковой ток тип. | 40 А при 115 В переменного тока; 80 А при 230 В переменного тока, холодный старт |
| Потребляемый ток | 4,2 А при 115 В переменного тока; 2,1 А при 230 В переменного тока |
| Ток утечки | Ток утечки на землю < 500 мкА (ср. кв.) при 264 В переменного тока; ток прикосновения < 70 мкА (ср. кв.) при 264 В переменного тока |
Таблица защит
| Защита | Параметры | Поведение |
| От перегрузки | 105–150% от номинальной выходной мощности | Режим hiccup после 3 с, автоматическое восстановление после устранения неисправности |
| От перенапряжения | 19,8–23,4 В | Отключение выходного напряжения, восстановление после повторного включения |
| От перегрева | Реакция при превышении температуры | Отключение выходного напряжения, автоматическое восстановление после снижения температуры или после повторного включения |
Таблица функциональных параметров
| Параметр | Значение |
| Питание внешнего вентилятора | 12 В / 0,5 А для вентилятора 23 CFM; 12 В / 0,2 А при исполнении без вентилятора |
| Допуск выхода питания вентилятора | -15% … +15% при 20% от номинального тока основного выхода |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Power Good / Power Fail, опция | TTL-сигнал: высокий уровень через 10–500 мс после запуска; низкий уровень не менее чем за 1 мс до падения Vo ниже 90% от номинала; TTL 0–1 В, TTH 2–5 В |
Таблица условий эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+80 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Таблица по безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, IEC60335-1, IEC61558-1/-2-16, IEC60601-1; TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, BS EN/EN60601-1 (версия 3.2); UL UL62368-1, ANSI/AAMI ES60601-1 (версия 3.2); CCC GB4943.1; RCM AS/NZS 61558-1/-2-16; EAC TPTC 004 |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 62368-1: OVC II, высота до 5000 м; IEC/EN 60335-1: OVC II, высота до 5000 м; IEC/EN 60601-1: OVC II, высота до 4000 м |
| ПЕЛВ | IEC/EN61558-2-16 (SELV, 12–48 В); IEC/EN/UL 62368-1 (SELV/ES1, 12–48 В) |
| Изоляция | Первичная–вторичная: 2 x MOPP; первичная–земля: 1 x MOPP; вторичная–земля: 1 x MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 1,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Проводимые и излучаемые помехи: BS EN/EN55032 (CISPR32), BS EN/EN55011 (CISPR11), BS EN/EN55014 (CISPR32); гармонические составляющие: BS EN/EN61000-3-2; фликер: BS EN/EN61000-3-3 |
| Помехоустойчивость ЭМС | BS EN/EN55035, BS EN/EN61000-6-2; ESD: уровень 4, 15 кВ воздух, 8 кВ контакт; радиочастотная восприимчивость: уровень 3, 10 В/м (80 МГц–2,7 ГГц), таблица 9, 9–28 В/м (385 МГц–5,78 ГГц); EFT/пачки: уровень 4, 4 кВ линия–FG, 2 кВ линия–линия; Surge: уровень 3, 10 В; проводимые помехи: уровень 3, 2 кВ; магнитное поле: уровень 4, 30 А/м; провалы и прерывания: >95% провал 0,5 периода, 100% провал 1 период, 30% провал 25 периодов, >95% прерывания 250 периодов |
Таблица надежности, размеров и упаковки
| Параметр | Значение |
| MTBF | 1696,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 231,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76,2 × 27,5 мм (Д × Ш × В) |
| Масса | 0,39 кг |
| Упаковка | 24 шт. / 11,5 кг / 1,0 куб. фут |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. Необходимо учитывать характеристику снижения мощности.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Все испытания ЭМС выполнялись при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
Дополнительные сведения по исполнению
Корпус выполнен в открытом исполнении с низким профилем 27,5 мм. Подключение выполняется через входной разъем переменного тока CN1, выходные силовые клеммы постоянного тока, разъем вентилятора CN2 и функциональный разъем CN3. Для систем класса I монтажные отверстия, обозначенные соответствующим символом, должны быть подключены к защитному заземлению. Для систем класса II соединение с защитным заземлением не требуется. Контактные площадки HS1 и HS2 не допускается закорачивать.
