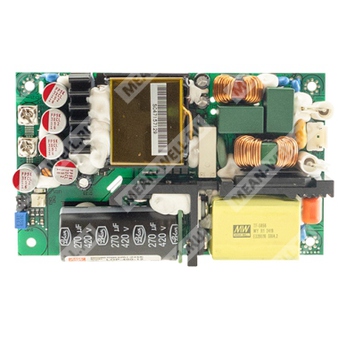

LOP-400-24 — низкопрофильный открытый источник питания 24 В для промышленной и медицинской аппаратуры.
LOP-400-24 представляет собой высоконадежный, энергоэффективный источник питания открытого исполнения мощностью 400 Вт с выходным напряжением 24 В. Модель выполнена в компактном корпусе типоразмера 5" × 3" с малой высотой 27,5 мм и предназначена для применения в промышленной автоматике, системах управления, медицинском оборудовании, телекоммуникационных и сетевых устройствах, а также в другой электронной аппаратуре, требующей универсального сетевого питания и высокой плотности мощности.
Расшифровка партномера
| LOP | Серия низкопрофильных открытых источников питания Mean Well |
| 400 | Номинальная мощность серии — 400 Вт |
| 24 | Выходное напряжение — 24 В |
Особенности
- Компактный корпус 5" × 3" с низким профилем: 27,5 мм.
- Универсальный вход 80–264 В переменного тока с коррекцией коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт.
- Высокая эффективность — до 95%.
- Работа в режиме 250 Вт при естественном охлаждении и до 400 Вт при принудительном охлаждении вентилятором.
- Перегрузочная способность 150% от номинала в течение 3 с.
- Широкий диапазон рабочей температуры: от -40 до +80 °C.
- Соответствие OVC III.
- Пригоден для систем класса I с заземлением и класса II без заземления.
- Получены многочисленные сертификаты безопасности для промышленных, бытовых и медицинских применений.
- Экстремально низкий ток утечки, подходит для BF-медицинских применений.
- Встроенное питание вентилятора 12 В.
- Встроенная дистанционная обратная связь по напряжению.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- MTBF по Telcordia SR-332 и MIL-HDBK-217F указан в документе.
Области применения
- Промышленная автоматизация и системы управления.
- Системы безопасности.
- Механическое и электротехническое оборудование.
- Электронные приборы, оборудование и аппаратура.
- Сетевое оборудование.
- Телекоммуникационные устройства.
- Оборудование питания PoE.
- Домашняя автоматизация.
- Медицинские устройства.
Описание
Серия LOP-400 — это высоконадежные и энергоэффективные открытые источники питания с низким профилем. Модель LOP-400-24 рассчитана на выдачу 24 В постоянного напряжения и относится к линейке с высокой удельной мощностью, ориентированной на глобальные проекты, где требуется широкий входной диапазон, высокая электробезопасность и хорошая электромагнитная совместимость.
Конструкция обеспечивает работу в различных режимах охлаждения: до 250 Вт при свободной конвекции и до 400 Вт при использовании внешнего вентилятора. Допускается применение в системах класса I и класса II. Наличие встроенного выхода 12 В для вентилятора, дистанционного sense-входа и опционального сигнала Power Good / Power Fail расширяет возможности интеграции в промышленную и медицинскую аппаратуру.
Таблица расшифровки параметров
| Параметр | Значение |
| Серия | LOP-400 |
| Номинальная выходная мощность | 400 Вт |
| Выходное напряжение | 24 В |
Выход
| Параметр | LOP-400-24 |
| Выходное напряжение | 24 В |
| Диапазон регулировки основного выхода | 22,8–25,2 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Пульсации и шум | 200 мВп-п |
| Пиковая нагрузка, 3 с | 25 А |
| Номинальный ток при 23CFM | 16,7 А |
| Номинальный ток при естественной конвекции | 10,5 А |
| Номинальная мощность при 23CFM | 400,8 Вт |
| Номинальная мощность при естественной конвекции | 252 Вт |
Вход
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 80–264 В~ |
| Диапазон входного напряжения постоянного тока | 113–370 В= |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В~, PF > 0,98 при 115 В~ при полной нагрузке |
| КПД, тип. | 94,5% |
| Пусковой ток, тип. | 40 А при 115 В~; 80 А при 230 В~ |
| Потребляемый ток, тип. | 2,1 А при 230 В~ |
| Время удержания, тип. | 30 мс при нагрузке 250 Вт; 16 мс при нагрузке 400 Вт |
| Время запуска и нарастания | 1500 мс, 30 мс при 115 В~; 1000 мс, 30 мс при 230 В~ |
Защиты
| Параметр | Условие / диапазон | Тип реакции |
| Защита от перегрузки | 105–150% от номинальной выходной мощности | Hiccup с задержкой 3 с, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 26,4–31,2 В | Отключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрева | Срабатывание по температуре | Отключение выходного напряжения, автоматическое восстановление после снижения температуры или повторного включения |
| Защита от короткого замыкания | Указана в перечне защит | Режим защиты предусмотрен |
Функции
| Параметр | Значение |
| Питание внешнего вентилятора | 12 В / 0,5 А для вентилятора; 12 В / 0,2 А без вентилятора |
| Допуск выходного напряжения вентилятора | -15% ... +15% при 20% номинального тока основного выхода |
| Дистанционная обратная связь | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Power Good / Power Fail, опция | TTL-сигнал: высокий уровень через 10–500 мс после запуска; низкий уровень минимум за 1 мс до падения Vo ниже 90% номинала; TTL(0–1 В), TTH(2–5 В) |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ... +80 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40 ... +85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | До 5000 м |
Электробезопасность и ЭМС
| Параметр | Значение |
| Изоляция вход-выход | 4 кВ~ |
| Изоляция вход-земля | 2 кВ~ |
| Изоляция выход-земля | 1,5 кВ~ |
| Сопротивление изоляции | 100 МОм / 500 В= / 25 °C / 70% RH |
| Уровень токов утечки | Ток утечки на землю < 500 мкА (rms) при 264 В~; ток прикосновения < 70 мкА (rms) при 264 В~ |
| Категория перенапряжения | OVC III |
| Пробивная прочность и классы применения | 2xMOPP; пригоден для BF-медицинских применений |
Сертификация
| Орган / стандарт | Статус |
| CB | IEC62368-1, IEC60335-1, IEC61558-1/-2-16, IEC60601-1 |
| TUV | BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, BS EN/EN60601-1 (версия 3.2) |
| UL | UL62368-1, ANSI/AAMI ES60601-1 (версия 3.2) |
| CCC | GB4943.1 |
| RCM | AS/NZS 61558-1/-2-16 |
| EAC | TPTC 004 |
MTBF, размеры и упаковка
| Параметр | Значение |
| MTBF | 1696,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 231,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 127 × 76,2 × 27,5 мм (Д × Ш × В) |
| Масса | 0,39 кг |
| Упаковка | 24 шт. / 11,5 кг / 1,0 куб. фут |
Примечания
1. Все параметры, специально не оговоренные иначе, измерены при входном напряжении 230 В~, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, завершенной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает начальный допуск, стабилизацию по линии и по нагрузке.
4. При низком входном напряжении может потребоваться снижение нагрузки. Необходимо учитывать кривую дерейтингa.
5. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Все испытания ЭМС выполнены при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
