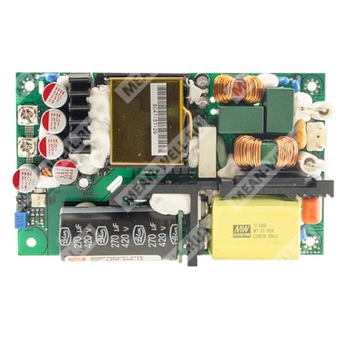

LOP-400-36
LOP-400-36 - низкопрофильный открытый импульсный источник питания мощностью 400 Вт для промышленных, медицинских и ИТ-систем.
Расшифровка партномера
| Позиция | Значение |
| LOP | Серия источников питания с низким профилем и открытым корпусом |
| 400 | Номинальная мощность серии: 400 Вт |
| 36 | Выходное напряжение: 36 В |
Назначение и основные особенности
LOP-400-36 представляет собой высоконадежный, энергоэффективный источник питания открытого типа с низким профилем, рассчитанный на применение в промышленной автоматике, системах управления, сетевом и телекоммуникационном оборудовании, медицинских и бытовых устройствах, а также в другой аппаратуре, где требуется компактный источник постоянного напряжения 36 В.
Устройство рассчитано на универсальный вход 80–264 В переменного тока, обладает высокой удельной мощностью, малым потреблением без нагрузки, высоким КПД и расширенным температурным диапазоном эксплуатации. Поддерживается работа как в режиме естественной конвекции, так и с внешним вентилятором.
Особенности
- Патент MEAN WELL: ZL 202223277512.1.
- Компактный формат 5″×3″ с низким профилем 27,5 мм.
- Универсальный вход 80–264 В AC с коррекцией коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт.
- Глобальные сертификаты для нескольких областей применения.
- Пиковая перегрузочная способность 150% в течение 3 секунд.
- 250 Вт при естественном охлаждении и 400 Вт при принудительном охлаждении внешним вентилятором.
- Допустимая категория перенапряжения III.
- Рабочий диапазон температуры от -40 до +80 °C.
- КПД до 95%.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Экстремально низкий ток утечки, 2×MOPP, пригоден для BF-медицинского применения.
- Рабочая высота до 5000 м.
- Встроенное питание 12 В / 0,5 А для внешнего вентилятора.
- Встроенная функция дистанционного измерения напряжения.
Области применения
- Промышленная автоматизация и системы управления.
- Охранные системы.
- Механическое и электротехническое оборудование.
- Электронные приборы, аппаратура и устройства.
- Сетевое оборудование.
- Телекоммуникационные устройства.
- Оборудование питания PoE.
- Домашняя автоматизация.
- Медицинские устройства.
Описание
LOP-400-36 относится к серии компактных открытых источников питания Mean Well мощностью 400 Вт. Конструкция ориентирована на высокую надежность, минимальные габариты и низкий профиль, что позволяет применять изделие в аппаратах с ограниченным монтажным пространством.
Источник имеет универсальный вход 80–264 В AC и 113–370 В DC, высокую эффективность преобразования и высокий коэффициент мощности. Конфигурация с выходом 36 В обеспечивает номинальную мощность до 400,3 Вт при принудительном охлаждении и 255,6 Вт при конвекционном охлаждении.
Изделие поддерживает дистанционную компенсацию падения напряжения на проводах нагрузки, а также опциональный сигнал Power Good / Power Fail для контроля состояния выходного напряжения. Предусмотрены встроенные функции защиты и совместимость с требованиями к системам класса I и класса II в зависимости от схемы монтажа.
Параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 36 В |
| Ток при пиковой нагрузке 3 с | 16,7 А |
| Ток при охлаждении 23 CFM | 11,2 А |
| Ток при естественной конвекции | 7,1 А |
| Номинальная мощность при пиковой нагрузке 3 с | 600 Вт |
| Номинальная мощность при охлаждении 23 CFM | 403,2 Вт |
| Номинальная мощность при естественной конвекции | 255,6 Вт |
| Пульсации и шум | 250 мВ p-p |
| Диапазон регулировки выходного напряжения | 34,2–37,8 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 1500 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 30 мс при 250 Вт нагрузки; 16 мс при 400 Вт нагрузки |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В AC; 113–370 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC при полной нагрузке |
| КПД типовой | 95% |
| Пусковой ток типовой | Холодный старт: 40 А при 115 В AC; 80 А при 230 В AC |
| Потребляемый ток типовой | 2,1 А при 230 В AC |
| Ток утечки | Ток утечки на землю < 500 мкА (ср. кв.) при 264 В AC; ток прикосновения < 70 мкА (ср. кв.) при 264 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105–150% от номинальной выходной мощности; тип защиты: hiccup с задержкой 3 с, автоматическое восстановление после устранения аварии |
| Перенапряжение | 39,6–46,8 В; тип защиты: отключение выходного напряжения с повторным включением для восстановления |
| Перегрев | Тип защиты: отключение выходного напряжения, автоматическое восстановление после снижения температуры или повторного включения |
Функции
| Параметр | Значение |
| Питание внешнего вентилятора | 12 В / 0,5 А для привода вентилятора 23 CFM; 12 В / 0,2 А без вентилятора |
| Допуск питания вентилятора | От -15% до +15% при 20% номинального тока основного выхода |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Power Good / Power Fail, опция | 500 мс > PG > 10 мс; TTL-сигнал переходит в высокий уровень с задержкой 10–500 мс после запуска; переходит в низкий уровень не менее чем за 1 мс до падения Vo ниже 90% от номинального значения; TTL 0–1 В, TTH 2–5 В |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | от -40 до +80 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, IEC60335-1, IEC61558-1/-2-16, IEC60601-1; TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, BS EN/EN60601-1; UL62368-1, ANSI / AAMI ES60601-1; CCC GB4943.1; RCM AS/NZS 61558-1/-2-16; EAC TPTC 004 |
| Защитное сверхнизкое напряжение | IEC/EN61558-2-16 (SELV, 12–48 В); IEC/EN/UL 62368-1 (SELV / ES1, 12–48 В) |
| Изоляция | Первичная-Вторичная: 2×MOPP; Первичная-Земля: 1×MOPP; Вторичная-Земля: 1×MOPP |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 62368-1: OVC II, высота до 5000 м; IEC/EN 60335-1: OVC II, высота до 5000 м; IEC/EN 60601-1: OVC II, высота до 4000 м |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Проводимые и излучаемые помехи: BS EN/EN55032 (CISPR32) — класс I: класс B, класс II: класс A; BS EN/EN55011 (CISPR11) — класс A; BS EN/EN55014 (CISPR32) — класс I: класс B; гармонические токи: BS EN/EN61000-3-2 — класс A; фликер напряжения: BS EN/EN61000-3-3 |
| Помехоустойчивость ЭМС | BS EN/EN55035, BS EN/EN61000-6-2 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 100% провал 1 период; 30% провал 25 периодов; >95% прерывания 250 периодов |
| ЭСР | Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт |
| Радиопомехоустойчивость | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| EFT/пакеты импульсов | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Импульсные помехи | Уровень 3, 2 кВ |
| Кондуктивные помехи | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 1696,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 231,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76,2 × 27,5 мм (Д × Ш × В) |
| Масса | 0,39 кг |
| Упаковка | 24 шт. / 11,5 кг / 1,0 куб. фут |
Механическое исполнение и подключение
Размер корпуса: 127 мм по длине, 76,2 мм по ширине, 27,5 мм по высоте. В монтажной части предусмотрены крепежные отверстия, при этом HS1 и HS2 не допускается замыкать между собой.
Входной разъем CN1: JST B3P-VH или аналог.
Разъем вентилятора CN2: TKP 8812-2 или аналог.
Функциональный разъем CN3: TKP DH2I-2X2 или аналог.
Выходные клеммы: винты M3.5 с полукруглой головкой в 2 точках, момент затяжки до 8 lbs-in (90 cNm) максимум.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; следует учитывать кривую дерейтинга.
