LOP-400-48

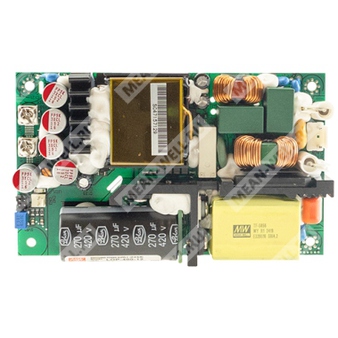

LOP-400-48 - низкопрофильный открытый источник питания 48 В для промышленной, медицинской и ИТ-аппаратуры.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | LOP | Серия низкопрофильных открытых источников питания |
| 2 | 400 | Номинальная мощность 400 Вт |
| 3 | 48 | Выходное напряжение 48 В |
Назначение и особенности
LOP-400-48 представляет собой высоконадежный энергоэффективный открытый источник питания мощностью 400 Вт в компактном низкопрофильном исполнении. Устройство рассчитано на широкое применение в промышленной автоматике, системах управления, телекоммуникационном оборудовании, медицинской технике, сетевой аппаратуре и других областях, где требуется стабилизированное постоянное напряжение 48 В.
Источник питания имеет универсальный вход 80–264 В переменного тока и 113–370 В постоянного тока, активную коррекцию коэффициента мощности, низкое потребление на холостом ходу, расширенный температурный диапазон и несколько уровней защиты. При естественном охлаждении обеспечивается мощность до 250 Вт, при принудительном охлаждении внешним вентилятором — до 400 Вт.
Функциональные особенности
- Компактный формат 5" × 3" с высотой 27,5 мм.
- Универсальный вход 80–264 В~.
- Активная коррекция коэффициента мощности.
- Потребление на холостом ходу менее 0,5 Вт.
- Выход 48 В с высокой плотностью мощности.
- 150% пиковой перегрузочной способности в течение 3 с.
- Работа в широком диапазоне температур от -40 до +80 °C.
- Совместимость с системами класса I и класса II.
- Соответствие требованиям OVC III.
- Низкий ток утечки, пригодность для BF-медицинских применений.
- Встроенное питание внешнего вентилятора 12 В.
- Удаленная обратная связь по напряжению.
Области применения
- Промышленное автоматизированное оборудование и системы управления.
- Охранные системы.
- Механическое и электротехническое оборудование.
- Электронные приборы, аппаратура и устройства.
- Сетевое оборудование.
- Телекоммуникационные устройства.
- Источники питания для PoE-оборудования.
- Системы домашней автоматизации.
- Медицинские изделия.
Описание
LOP-400-48 относится к серии LOP-400 — открытых источников питания с низким профилем и высокой удельной мощностью. Конструкция ориентирована на применение в составе конечного оборудования, где важны компактность, высокий КПД, совместимость с международными стандартами безопасности и электромагнитной совместимости, а также надежная работа в тяжелых условиях эксплуатации.
Для модели 48 В в серии предусмотрены нормированные параметры стабилизации, защиты от короткого замыкания, перегрузки, перенапряжения и перегрева, а также возможность компенсации падения напряжения на линиях нагрузки через функцию дистанционного контроля напряжения.
Расшифровка основных параметров
| Параметр | Значение |
| Серия | LOP-400 |
| Номинальная мощность | 400 Вт |
| Выходное напряжение | 48 В |
| Тип исполнения | Открытый, низкопрофильный |
| Формат | 5" × 3" |
Технические параметры
Выход
| Параметр | LOP-400-48 |
| Номинальное выходное напряжение | 48 В |
| Диапазон подстройки основного выхода | 45,6–50,4 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Пуск, время нарастания | 1000 мс, 30 мс/230 В~ |
| Пуск, время нарастания | 1500 мс, 30 мс/115 В~ при полной нагрузке |
| Пульсации и шум | 250 мВ п-п |
| Пиковая нагрузка 3 с | 12,5 А |
| Номинальный ток при обдуве 23 CFM | 8,4 А |
| Номинальный ток при естественной конвекции | 5,3 А |
| Номинальная мощность 3 с | 600 Вт |
| Номинальная мощность при обдуве 23 CFM | 403,2 Вт |
| Номинальная мощность при естественной конвекции | 254,4 Вт |
Вход
| Параметр | LOP-400-48 |
| Диапазон входного напряжения | 80–264 В~ |
| Диапазон входного напряжения постоянного тока | 113–370 В= |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В~; PF > 0,98 при 115 В~ при полной нагрузке |
| КПД тип. | 95% |
| Пусковой ток тип. | 40 А/115 В~; 80 А/230 В~, холодный старт |
| Потребляемый ток | 2,1 А/230 В~ |
| Потребляемый ток | 4,2 А/115 В~ |
| Время удержания | 30 мс при нагрузке 250 Вт; 16 мс при нагрузке 400 Вт |
Защита
| Параметр | LOP-400-48 |
| Защита от перегрузки | 105–150% от номинальной выходной мощности, режим hiccup, автоматическое восстановление через 3 с после устранения неисправности |
| Порог защиты от перенапряжения | 52,8–62,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры или после повторного включения |
Функции
| Параметр | LOP-400-48 |
| Питание внешнего вентилятора | 12 В/0,5 А для вентилятора; 12 В/0,2 А без вентилятора |
| Допуск по питанию вентилятора | -15%…+15% при 20% номинального тока основного выхода |
| Удаленная обратная связь | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Power Good / Power Fail, опция | TTL-сигнал: высокий уровень через 10–500 мс после подачи питания; низкий уровень не менее чем за 1 мс до снижения Vo ниже 90% номинала; TTL 0–1 В, TTH 2–5 В |
Эксплуатационные условия
| Параметр | LOP-400-48 |
| Рабочая температура | -40…+80 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2 G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | LOP-400-48 |
| Стандарты безопасности | CB IEC62368-1, IEC60335-1, IEC61558-1/-2-16, IEC60601-1; TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, BS EN/EN60601-1; UL62368-1, ANSI/AAMI ES60601-1; CCC GB4943.1; RCM AS/NZS 61558-1/-2-16; EAC TPTC 004 |
| Защитное сверхнизкое напряжение | IEC/EN61558-2-16 (SELV, 12–48 В); IEC/EN/UL 62368-1 (SELV/ES1, 12–48 В) |
| Категория перенапряжения | IEC/EN 61558-1/-2-16 — OVC III, высота до 2000 м; IEC/EN/UL 62368-1 — OVC II, высота до 5000 м; IEC/EN 60335-1 — OVC II, высота до 5000 м; IEC/EN 60601-1 — OVC II, высота до 4000 м |
| Изоляция | Первичная–вторичная: 2xMOPP; первичная–земля: 1xMOPP; вторичная–земля: 1xMOPP |
| Испытательное напряжение | I/P–O/P: 4 кВ~; I/P–FG: 2 кВ~; O/P–FG: 1,5 кВ~ |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В= / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN55032 (CISPR32); BS EN55011 (CISPR11); BS EN61000-3-2; BS EN61000-3-3 |
| Устойчивость к ЭМС | BS EN55035, BS EN61000-6-2; ESD, радиочастотная восприимчивость, EFT/импульсные помехи, перенапряжения, наведенные помехи, магнитное поле, провалы и прерывания напряжения |
| ESD | Уровень 4, 15 кВ воздушный разряд; уровень 4, 8 кВ контактный разряд |
| Радиочастотная восприимчивость | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| EFT/импульсные помехи | Уровень 4, 4 кВ/линия–FG; 2 кВ/линия–линия |
| Перенапряжение | Уровень 3, 10 В |
| Наведенные помехи | Уровень 3, 2 кВ |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 100% провал 1 период; 30% провал 25 периодов; >95% прерывания 250 периодов |
Прочее
| Параметр | LOP-400-48 |
| MTBF | 1696,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 231,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76,2 × 27,5 мм |
| Масса | 0,39 кг |
| Упаковка | 24 шт. / 11,5 кг / 1,0 куб. фут |
Примечания
| 1 | Все параметры, не оговоренные особо, измерены при входном напряжении 230 В~, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает настройку, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | При пониженном входном напряжении может потребоваться снижение нагрузки. Следует учитывать кривую дерейтирования. |
| 5 | Источник питания рассматривается как компонент для установки в конечное изделие. Испытания ЭМС выполнены на монтажной металлической пластине 360 × 360 мм толщиной 1 мм. |
Механическое исполнение и подключение
Корпус рассчитан на установку в составе конечного оборудования. Монтажные отверстия, обозначенные на чертеже, в системе класса I должны быть соединены с защитным заземлением. В системе класса II подключение к защитному заземлению не требуется. Тепловые элементы HS1 и HS2 не должны закорачиваться.
Разъем входа переменного тока CN1: JST B3P-VH или эквивалент. Разъем вентилятора CN2: TKP 8812-2 или эквивалент. Функциональный разъем CN3: TKP DH2I-2X2 или эквивалент. Выход выполнен на силовых клеммах с винтами M3.5, момент затяжки до 8 lbs-in (90 cNm) максимум.
Для систем класса I требуется подключение к защитному заземлению через монтажные точки корпуса. Для систем класса II такое подключение не требуется.
