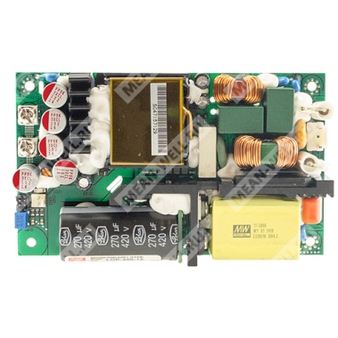

LOP-400-54 - открытый импульсный источник питания 400 Вт с выходом 54 В для промышленной и медицинской аппаратуры.
Краткое описание
LOP-400-54 — высоконадежный, энергоэффективный низкопрофильный источник питания открытого исполнения серии LOP-400, предназначенный для широкого круга промышленных, сетевых, телекоммуникационных, медицинских и бытовых применений. Модель рассчитана на номинальную выходную мощность 400 Вт при принудительном охлаждении и до 250 Вт при естественной конвекции. Конструкция выполнена в компактном форм-факторе 5″×3″ с высотой 27,5 мм.
Расшифровка партномера
| Позиция | Расшифровка |
| LOP | Серия низкопрофильных источников питания открытого исполнения |
| 400 | Номинальная мощность серии: 400 Вт |
| 54 | Номинальное выходное напряжение: 54 В |
Особенности
- Компактный размер 5″×3″ и низкий профиль 27,5 мм.
- Универсальный диапазон входного напряжения 80–264 В переменного тока.
- Активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт.
- До 95% КПД.
- Режим перегрузки с ограничением до 150% в течение 3 секунд.
- Работа до 250 Вт при естественной конвекции и до 400 Вт с внешним вентилятором.
- Широкий диапазон рабочей температуры: от -40 до +80 °C.
- Соответствие требованиям OVC III.
- Поддержка систем класса I с подключением FG и класса II без FG.
- Низкий ток утечки, пригодность для BF-медицинских применений.
- Встроенное питание вентилятора 12 В.
- Наличие удаленного измерения напряжения.
Области применения
- Промышленная автоматизация и системы управления.
- Системы безопасности.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
- Сетевое оборудование.
- Телекоммуникационные устройства.
- Оборудование питания PoE.
- Домашняя автоматизация.
- Медицинское оборудование.
Описание
LOP-400-54 представляет собой открытый импульсный источник питания мощностью 400 Вт, ориентированный на применение в составе конечной аппаратуры. Модель использует универсальный вход 80–264 В~ и допускает работу от постоянного напряжения 113–370 В=. Серия обеспечивает несколько стандартных уровней выходного напряжения, а вариант LOP-400-54 формирует 54 В постоянного тока.
Источник питания выполнен в компактном корпусе, рассчитанном на высокую удельную мощность 24,6 Вт/дюйм³. При использовании естественного охлаждения обеспечивается мощность до 250 Вт, а при принудительном воздушном охлаждении — до 400 Вт. Предусмотрены защиты от короткого замыкания, перегрузки, перенапряжения и перегрева. Конструкция и электрические параметры позволяют применять изделие в системах класса I и класса II.
Изделие имеет низкий ток утечки, соответствует требованиям по 2×MOPP и рассчитано на применение в BF-медицинских системах. Наличие удаленного измерения напряжения позволяет компенсировать падение напряжения на соединительных проводах, а опциональный сигнал Power Good / Power Fail облегчает контроль состояния питания в составе конечной системы.
Партномер и исполнение
| Параметр | Значение |
| Серия | LOP-400 |
| Номинальная мощность серии | 400 Вт |
| Выходное напряжение | 54 В |
| Тип конструкции | Открытое исполнение, низкий профиль |
| Габаритный формат | 5″×3″ |
Выход
| Параметр | LOP-400-54 |
| Выходное напряжение | 54 В |
| Диапазон регулировки напряжения | 52,8–67,5 В |
| Номинальный ток, пик 3 с | 11,1 А |
| Номинальный ток при охлаждении 23 CFM | 7,5 А |
| Номинальный ток при конвекции | 4,75 А |
| Пиковая мощность 3 с | 599,4 Вт |
| Номинальная мощность при охлаждении 23 CFM | 405 Вт |
| Номинальная мощность при конвекции | 256,5 Вт |
| Пульсации и шум | 250 мВп-п |
| Точность выходного напряжения | ±1,0% |
| Погрешность установки, стабилизация по линии и по нагрузке | Суммарно включена в допуск |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 1000 мс, 30 мс / 230 В~; 1500 мс, 30 мс / 115 В~ при полной нагрузке |
| Время удержания | 30 мс при 250 Вт; 16 мс при 400 Вт |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В~; 113–370 В= |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В~; PF > 0,98 при 115 В~ при полной нагрузке |
| КПД тип. | 95% |
| Пусковой ток тип. | 40 А / 115 В~; 80 А / 230 В~ |
| Потребляемый ток тип. | 4,2 А / 115 В~; 2,1 А / 230 В~ |
| Ток утечки | Ток утечки на землю < 500 мкА (СКЗ) при 264 В~; ток прикосновения < 70 мкА (СКЗ) при 264 В~ |
Защиты
| Параметр | Значение |
| Перегрузка | 105–150% от номинальной выходной мощности; тип защиты: hiccup с периодом 3 с, автоматическое восстановление после устранения причины |
| Перенапряжение | 59,4–67,5 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Тип защиты: отключение выходного напряжения, автоматическое восстановление после снижения температуры или после повторного включения |
Функции
| Параметр | Значение |
| Питание внешнего вентилятора | 12 В / 0,5 А для привода вентилятора 23 CFM; 12 В / 0,2 А без вентилятора |
| Допуск питания вентилятора | -15% ... +15% при 20% номинального тока основного выхода |
| Удаленное измерение напряжения | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Power Good / Power Fail, опционально | Задержка высокого уровня TTL после запуска: 10–500 мс; сигнал низкого уровня не менее чем за 1 мс до падения Vo ниже 90% номинала; TTL 0–1 В, TTH 2–5 В |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ... +80 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40 ... +85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ... 50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота применения | До 5000 м |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC 62368-1, IEC 60335-1, IEC 61558-1/-2-16, IEC 60601-1; BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, BS EN/EN60601-1; UL62368-1, ANSI/AAMI ES60601-1; GB4943.1; AS/NZS 61558-1/-2-16; TPTC 004 |
| Изоляция | Первичная–вторичная: 2×MOPP; первичная–земля: 1×MOPP; вторичная–земля: 1×MOPP |
| Испытательное напряжение | I/P-O/P: 4 кВ~; I/P-FG: 2 кВ~; O/P-FG: 1,5 кВ~ |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В= / 25 °C / 70% RH |
| Категория перенапряжения | IEC/EN 61558-1/-2-16: OVC III, до 2000 м; IEC/EN/UL 62368-1: OVC II, до 5000 м; IEC/EN 60335-1: OVC II, до 5000 м; IEC/EN 60601-1: OVC II, до 4000 м |
| Предельно низкое напряжение | IEC/EN 61558-2-16 (SELV, 12–48 В); IEC/EN/UL 62368-1 (SELV / ES1, 12–48 В) |
| Эмиссия | BS EN/EN55032 (CISPR32), BS EN/EN55011 (CISPR11), BS EN/EN61000-3-2, BS EN/EN61000-3-3 |
| Параметры эмиссии | Проводимые и излучаемые помехи; гармонические токи; фликер напряжения |
| Помехоустойчивость | BS EN/EN55035, BS EN/EN61000-6-2 |
| ESD | Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт |
| Излучаемая помехоустойчивость | Уровень 3, 10 В/м (80 МГц–2,7 ГГц); таблица 9, 9–28 В/м (385 МГц–5,78 ГГц) |
| EFT/Burst | Уровень 4, 4 кВ по линии-FG; 2 кВ линия-линия |
| Импульсная помеха | Уровень 3, 2 кВ |
| Проводимая помехоустойчивость | Уровень 3, 10 В |
| Магнитное поле | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 100% провал 1 период; 30% провал 25 периодов; >95% прерывание 250 периодов |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 1696,4 тыс. часов минимум по Telcordia SR-332 (Bellcore); 231,2 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76,2 × 27,5 мм |
| Масса | 0,39 кг |
| Упаковка | 24 шт. / 11,5 кг / 1,0 куб. фут |
Примечания
- Все параметры, специально не оговоренные, измеряются при входе 230 В~, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг. Необходимо учитывать кривую дерейтингa.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Все испытания ЭМС выполнялись при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
